AM2302DHT22温湿度检测传感模块结构

　　在嵌入式开发、小型环境监测装置以及开源硬件项目的搭建过程中，温湿度参数的采集是极为常见的需求，这类需求往往要求传感元件具备稳定的测量精度、简洁的接线方式，同时能够适配主流的开源控制板卡，AM2302也就是常说的DHT22温湿度传感模块，就是针对这类场景设计的集成化传感组件。从实际应用场景来看，这类模块常被部署在小型家用环境监测站、大棚种植的局部温湿度采集节点、开源智能硬件的环境感知单元、3D打印机腔体内部温湿度监测点位，甚至是部分小型仓储环境的多点位温湿度巡检装置中，相比传统的分立式温感、湿感元件，它把校准电路、感湿元件、测温元件都集成在同一块PCB基板上，省去了开发者自行校准参数、搭建外围信号调理电路的步骤，能大幅缩短原型验证的周期。

　　从功能特性上看，这款模块集成了电容式感湿元件与高精度测温元件，内部已经完成了校准系数的烧录，输出的数字信号可以直接通过单总线协议和主控板通讯，不需要额外的AD转换电路，单根通讯线就能完成数据的双向传输，对于IO资源紧张的小型控制板来说十分友好。模块上预留的标准2.54mm间距排针接口，刚好适配面包板、杜邦线的接线需求，不管是和Arduino系列板卡连接，还是和树莓派这类单板计算机对接，都不需要额外制作转接线缆，直接插接就能完成硬件连接。PCB板上预留的两个对称安装孔，是按照标准M3螺丝的安装尺寸设计的，安装孔中心距经过适配，既可以通过铜柱固定在开源项目的亚克力堆叠支架上，也可以通过螺丝直接固定在设备壳体的内壁安装位，不会和周边的电容、排针等元件产生结构干涉。

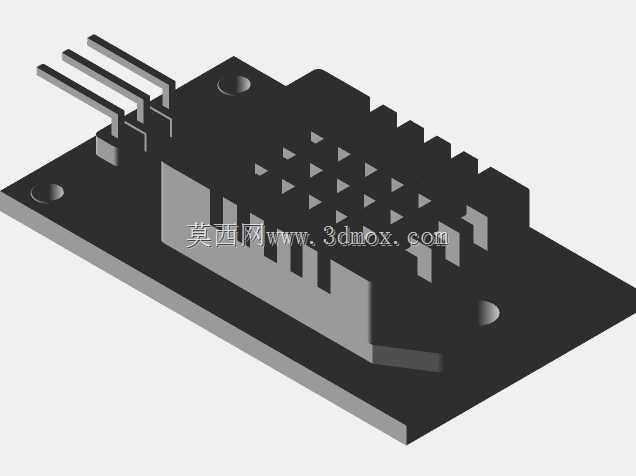

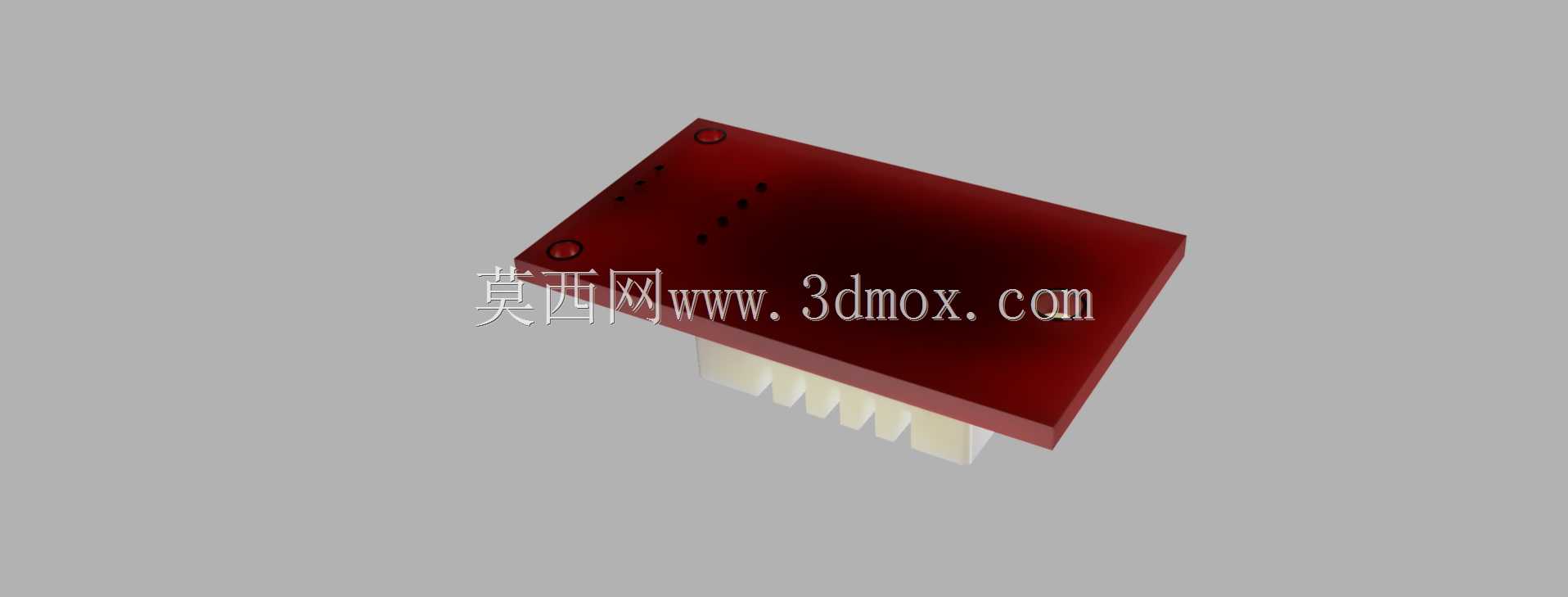

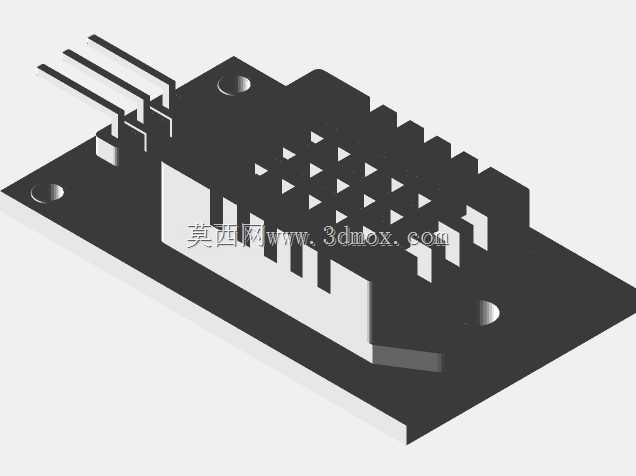

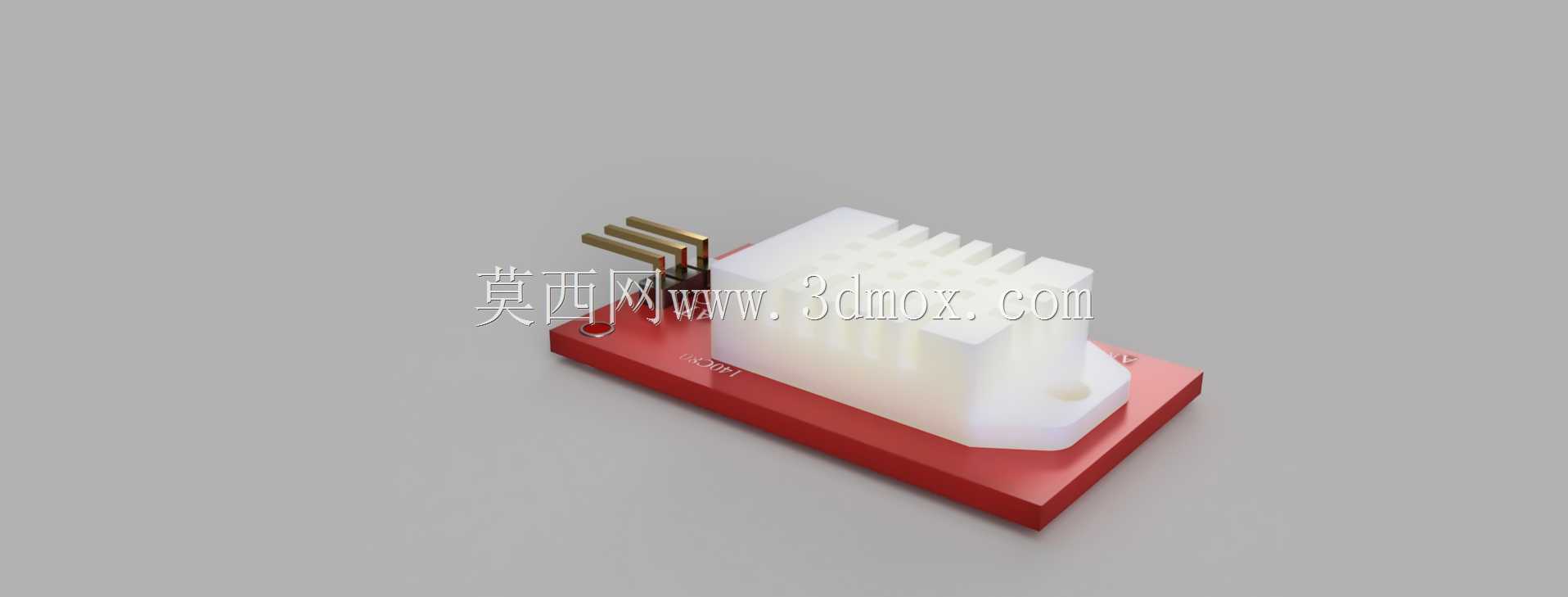

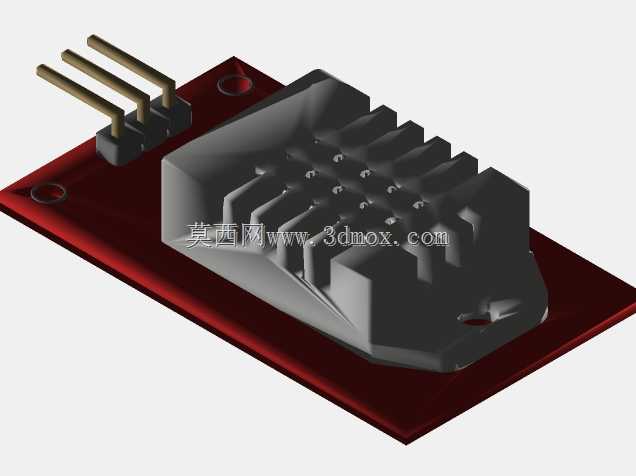

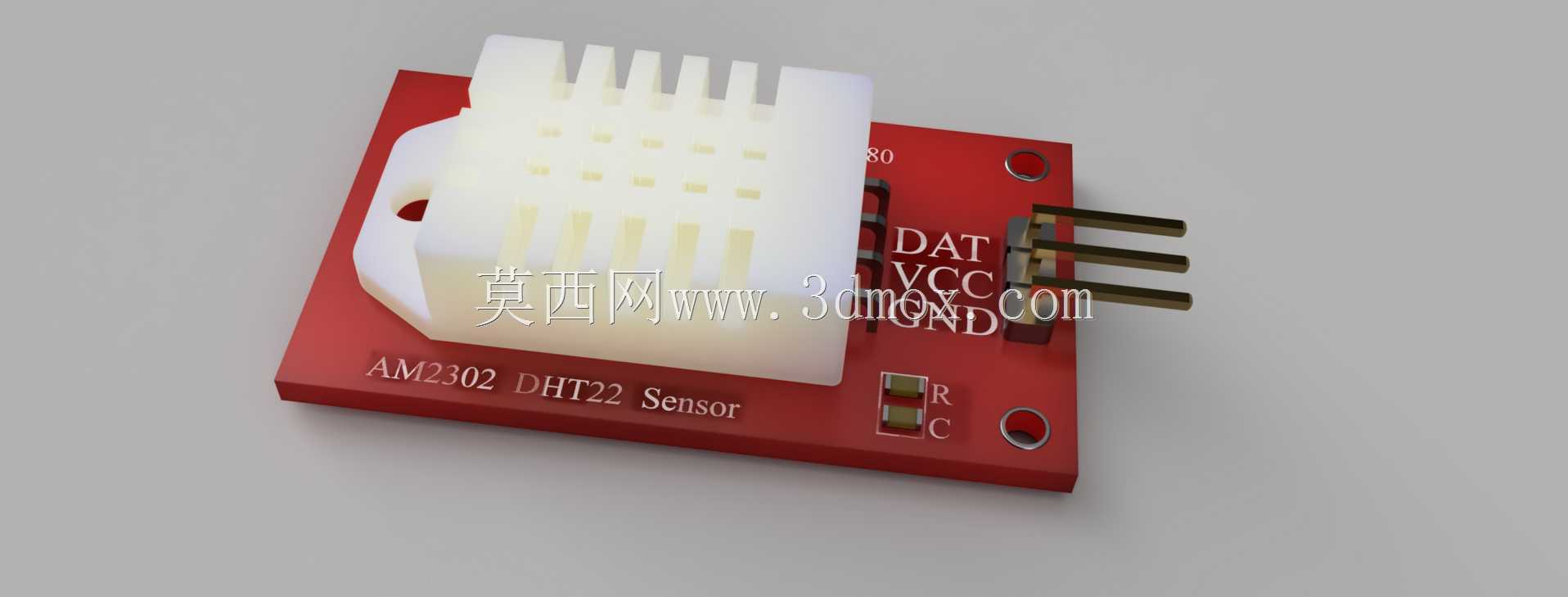

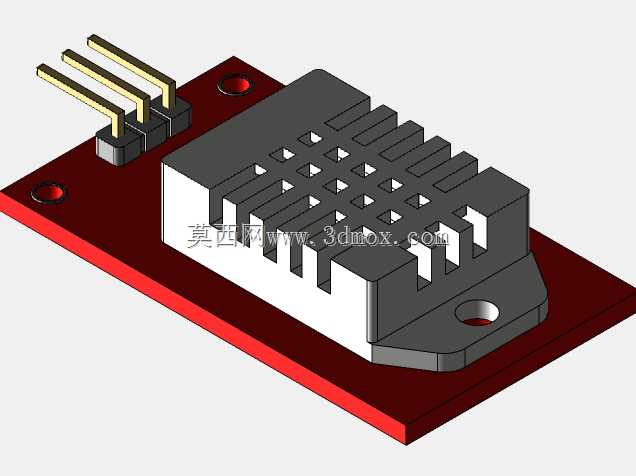

　　在结构设计思路上，这款模块采用了分层布局的方式，核心的温湿度感应元件被白色的防护外罩包裹，外罩上开设的多组格栅式通风槽，既能够保证外部空气顺畅流通到感应元件表面，保证测量的响应速度，又能阻挡大颗粒的灰尘、杂物直接接触感应元件，避免感湿膜被异物污染导致测量精度下降。PCB基板采用红色阻焊设计，板上丝印清晰标注了DAT、VCC、GND三个引脚的定义，能避免开发者接线时出现电源反接、信号脚接错的问题，板上集成的上拉电阻与电源滤波电容都采用了贴片封装，贴装在PCB基板的背面，不会占用正面的感应元件安装空间，同时也能让模块的整体厚度控制在较低水平，方便嵌入到空间紧凑的小型设备内部。

　　从安装边界尺寸来看，整个模块的PCB基板为矩形结构，整体长宽尺寸适配小型传感节点的安装空间，排针伸出PCB板的长度经过控制，既保证插接时的接触可靠性，又不会因为排针过长导致在狭窄壳体内触碰其他电路元件。白色感应外罩的高度略高于排针顶端，在模块堆叠存放或者安装时，外罩能先于感应元件接触外部平面，避免脆弱的感湿元件受到挤压损坏。在实际选型使用时，需要注意模块的安装位置要避开直接的热源、水源喷射位置，虽然防护外罩能阻挡大颗粒杂物，但并不具备防水密封能力，在高凝露场景下使用时需要额外增加透气防护结构，同时模块的通讯线长度不宜过长，避免单总线信号出现衰减导致数据读取错误。对于三维建模从业者来说，搭建这类模块的三维模型时，需要重点还原PCB板的安装孔位、排针的间距与伸出长度、感应外罩的格栅结构与整体高度，这些尺寸直接关系到后续结构设计时的干涉检查、安装位匹配是否准确，尤其是安装孔的中心距、排针的引脚间距属于配合尺寸，建模时需要严格按照实际硬件的尺寸公差来还原，不能仅靠外观目测估算，否则在实际装配时很容易出现孔位对不上、排针无法插接的问题。
