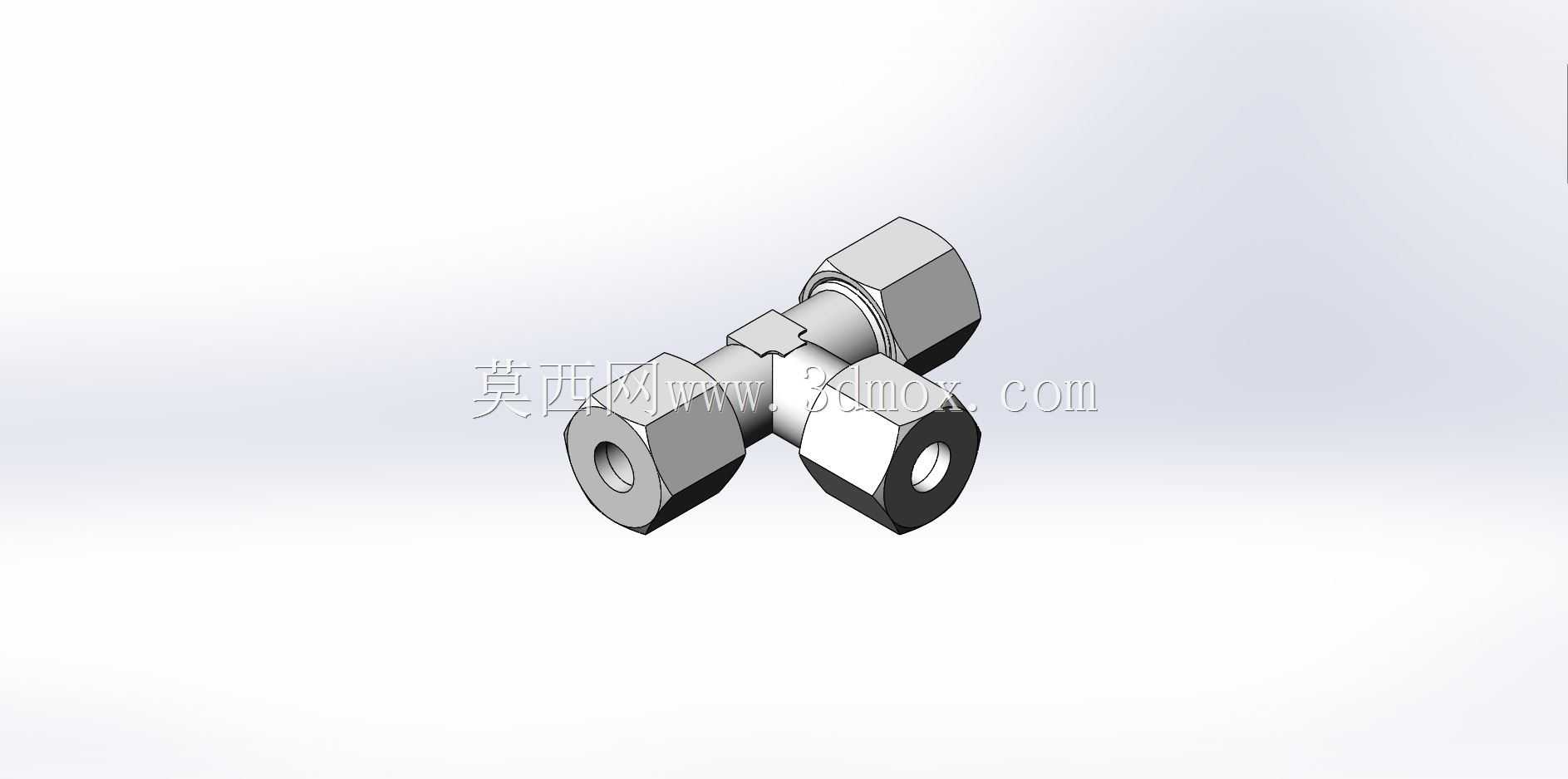

等径卡套式三通液压管路接头结构

　　在流体管路布设场景中，这类等径卡套式三通接头是管路分流、合流作业里的核心连接件，常见于液压站油路排布、实验室气路搭建、小型气动设备管路接驳等工况，主要作用是在不改变管路通径的前提下，将单路流体介质分流为两路，或是将两路同参数介质汇流至单路输送，适配8mm外径的金属硬管或是硬质尼龙管路，无需额外焊接工序，仅靠接头本体与卡套、锁紧螺母的配合就能完成管路密封与固定，大幅降低现场管路装配的作业难度。

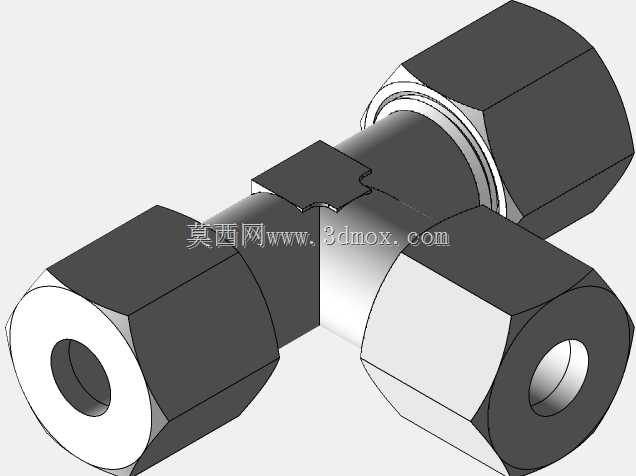

　　从结构设计逻辑来看，该接头采用对称式三通布局，三个接口的通径、连接结构完全一致，本体采用六角外形设计，方便装配时使用开口扳手或是活动扳手夹持施力，避免拧紧过程中接头本体跟转导致的管路扭曲。每个接口位置都配套独立的卡套与锁紧螺母，卡套前端的刃口在螺母拧紧过程中会均匀切入管材外壁，形成环形密封带，同时卡套中部的弹性变形结构会补偿管路运行过程中产生的微小振动与热胀冷缩位移，避免长期使用后出现渗漏问题。接头内部的流道采用圆弧过渡设计，没有直角拐角结构，能有效降低流体介质流经接头时的局部阻力，减少压力损失，同时避免介质中的杂质在拐角位置沉积造成管路堵塞。

　　在安装边界方面，该接头三个接口的轴向尺寸完全对称，相邻两个接口的轴线夹角为90度，装配时需要预留足够的扳手操作空间，以单个接口轴线为中心，半径不小于18mm的圆周范围内不能有其他结构干涉，否则会导致锁紧螺母无法拧紧到位。接入管路时，需要保证管材切口平整、端面与管材轴线垂直，切口处的毛刺需要完全清理干净，避免划伤卡套密封刃口导致密封失效，管材插入接头的深度需要抵到接头内部的定位台阶，再将锁紧螺母拧紧1又1/4圈即可达到额定密封压力，无需额外缠绕生料带或是涂抹密封胶。

　　实际工况使用中，这类卡套式三通接头能承受最高31.5MPa的静态工作压力，适配矿物液压油、压缩空气、低压水等常见流体介质，工作温度范围覆盖-40℃到120℃，能满足绝大多数工业现场的管路使用需求。相较于焊接式三通接头，它的拆装维护更为便捷，后期管路改动时仅需松开锁紧螺母就能调整管路走向，不会产生焊渣残留污染管路内部的问题，也不需要焊接设备配合，适合在设备装配现场、狭小安装空间内完成管路组装作业。接头本体的金属材质经过表面钝化处理，具备基础的防锈耐腐蚀能力，在普通工业环境下长期使用不会出现表层锈蚀剥落的问题，卡套采用经淬火处理的合金钢材制作，刃口硬度足够切入普通碳钢、不锈钢、紫铜等常见管材外壁，长期锁紧状态下不会出现应力松弛导致的密封失效。

　　在设备选型匹配时，需要确认接入管路的外径尺寸与接头适配管径完全一致，若管材外径公差超出±0.1mm范围，会导致卡套无法均匀切入管壁，容易出现渗漏或是拔脱问题。对于存在高频振动的管路工况，可以在接头位置配套管路管夹固定，减少管路振动对接头密封位置的持续冲击，进一步延长接头的使用寿命。装配完成后需要进行额定压力1.5倍的保压测试，保压5分钟无渗漏即可投入正常使用，日常维护时仅需检查锁紧螺母是否存在松动，无需频繁拆解接头内部结构，避免反复拆装导致卡套刃口磨损降低密封性能。
