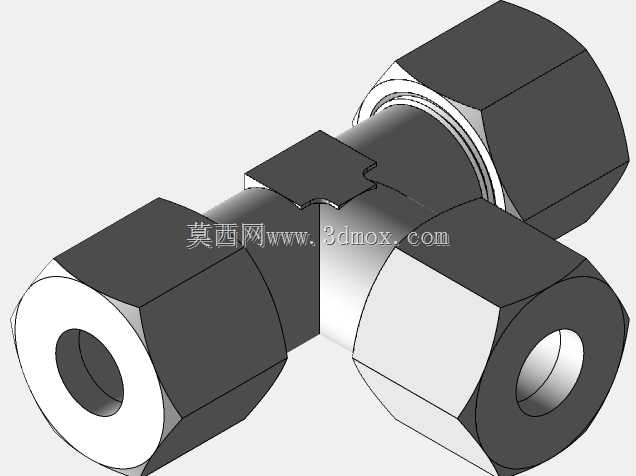

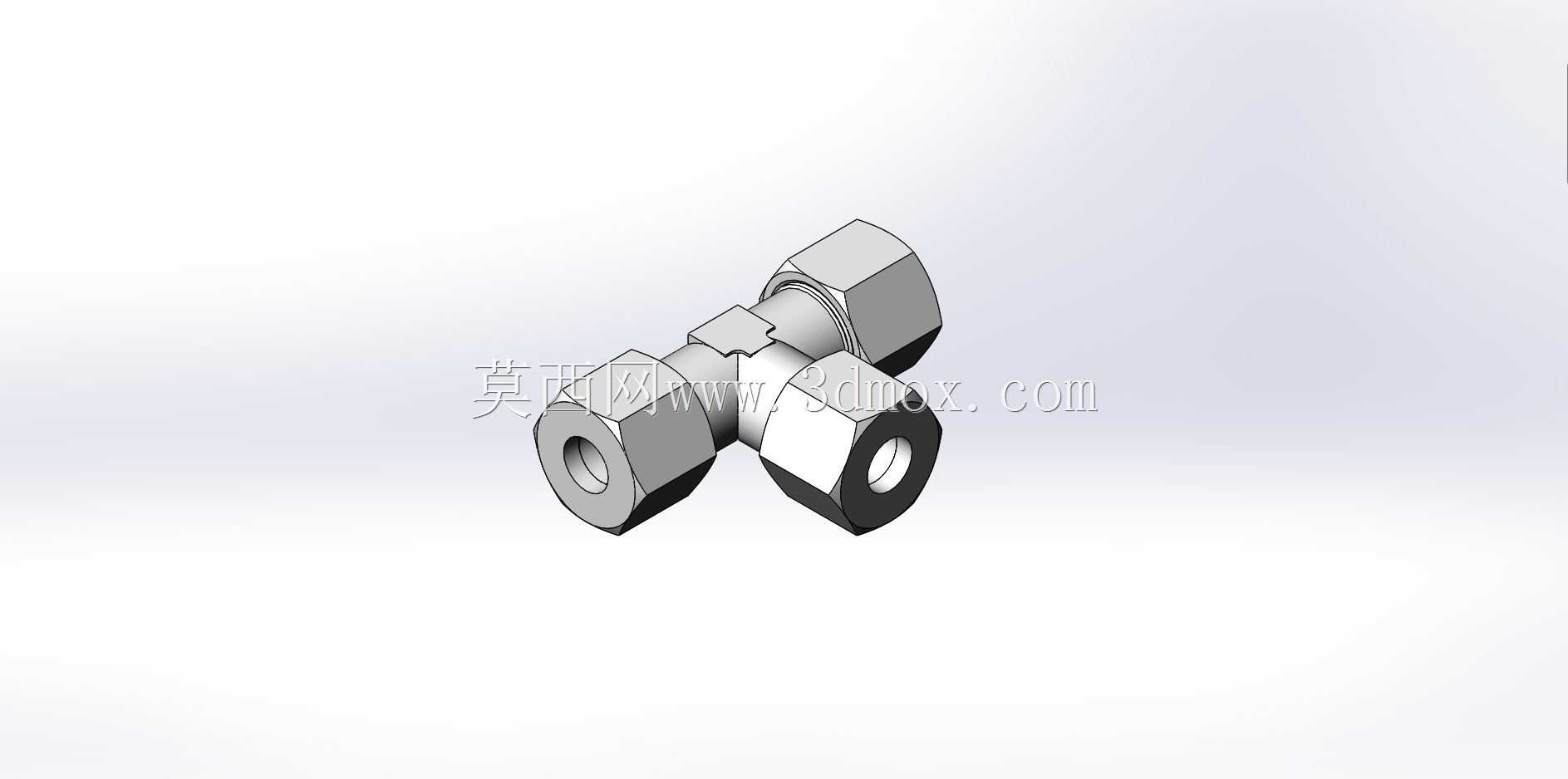

等径三通卡套式液压气动管路接头

　　在流体输送管路系统的布设作业中，三通类接头是实现管路分流、合流功能的核心连接件，这款适配外径10mm管路的等径卡套式三通接头，主要应用于中低压气动回路、小型液压站油路、实验室气路、仪器仪表配套管路等场景，能够在不改变管路通径的前提下，完成单路输入双路输出或者双路输入单路输出的流体路径切换，常见于自动化生产线的气动控制回路、小型液压设备的油路分支、气体分析仪器的采样管路布设等工况。

　　从实际使用的功能特性来看，这款接头采用卡套式密封结构，无需额外焊接或者套丝加工，安装时仅需要将裁切平整的管路插入接头端口，拧紧端部的锁紧螺母，就能通过卡套的形变抱紧管路外壁，同时实现管路的固定与密封，相比传统的螺纹粘接、焊接接头，它的拆装重复利用率更高，后期管路维护调整时不需要破坏原有管路，只需要松开锁紧螺母就能调整管路插入深度或者更换管路，对于需要频繁调整管路布局的试验台、小批量定制设备来说，能够大幅减少管路安装的工时消耗。接头的三个接口通径完全一致，适配的管路外径统一，在布设等径分支管路时不需要搭配异径转接头，减少了管路系统的连接节点数量，也就降低了节点泄漏的风险点。

　　设计层面上，这款接头的主体采用六角外形结构，三个端口的锁紧螺母也采用标准六角外形，安装时可以使用普通开口扳手或者活动扳手完成拧紧作业，不需要定制专用的安装工具，适配现场装配的通用工具条件。接头内部的流道采用等径直交设计，没有突兀的通径收缩或者流道台阶，流体经过接头时的局部阻力损失更小，能够减少气动回路的压力降，也能避免液压油路中因为流道突变产生的涡流、局部滞流问题，降低液压油流经接头时的发热与杂质沉积概率。卡套的刃口角度经过匹配设计，拧紧时能够均匀切入金属管路（铜管、不锈钢管、硬质尼龙管）的外壁，形成环形的密封线，同时卡套的背部在螺母压紧下产生弹性形变，能够补偿管路运行过程中因为温度变化、设备振动产生的微小位移，避免长期使用后出现密封失效松脱的问题。

　　从安装边界与尺寸适配角度来说，这款接头的三个接口轴线处于同一平面，两两之间夹角为90度，属于正三通结构，安装时需要预留足够的扳手操作空间，每个锁紧螺母的外侧需要预留至少对应扳手宽度的操作空间，避免因为空间不足导致螺母无法拧紧到位。接头的整体外形紧凑，主体的对边尺寸符合常规五金接头的尺寸规范，在密集排布的管路阀组中安装时，不会和相邻的接头、阀件产生安装干涉。适配的管路外径公差需要控制在常规卡套接头的适配范围内，管路的端面需要裁切平整、去除毛刺，避免划伤卡套刃口或者密封面，影响密封效果。在实际选型时，需要根据管路内的流体介质类型、工作压力、工作温度匹配接头主体与密封件的材质，常规工况下的铜质接头适配气动回路、低压油路，不锈钢材质的接头则可以适配腐蚀性流体、更高压力的工况场景。

　　在三维建模与设备选型设计过程中，这款接头的模型可以直接导入管路装配体中，用来校验管路布设的空间合理性，提前排查接头和周边设备结构、其他管路元件的干涉问题，也可以用来生成管路安装的BOM清单，统计项目所需的接头数量。建模时还原了接头的六角外形、卡套结构、锁紧螺母的细节特征，装配时可以通过同轴、面重合的配合关系完成和管路模型的装配，模拟实际安装的状态，帮助设计人员在设计阶段就确认管路的走向、接头的安装空间是否充足，减少现场安装时出现的装配干涉、空间不足需要返工调整管路的问题。
