孔用弹性挡圈卡簧标准件三维设计

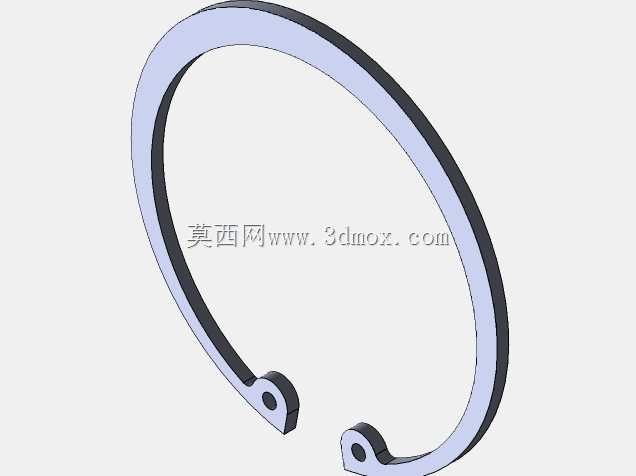

　　在各类机械装配场景中，孔用弹性挡圈是极为常见的轴向限位零件，主要用于安装在圆孔的卡槽内，限制孔内装配的轴承、轴套、齿轮等回转类零件的轴向窜动，广泛应用在减速机、液压阀组、电机端盖、泵体内部、传动箱等需要对孔内零件做轴向定位的结构中。这类挡圈的工作原理是依靠自身的弹性形变，在装入对应规格的孔槽后张开卡入槽内，两个端部的小孔是专门为卡簧钳设计的装夹位，装配时使用孔用卡簧钳钳头插入两个小孔，收缩挡圈外径即可顺利放入孔内的预设卡槽，松开卡簧钳后挡圈回弹卡入槽位，形成可靠的轴向限位结构。

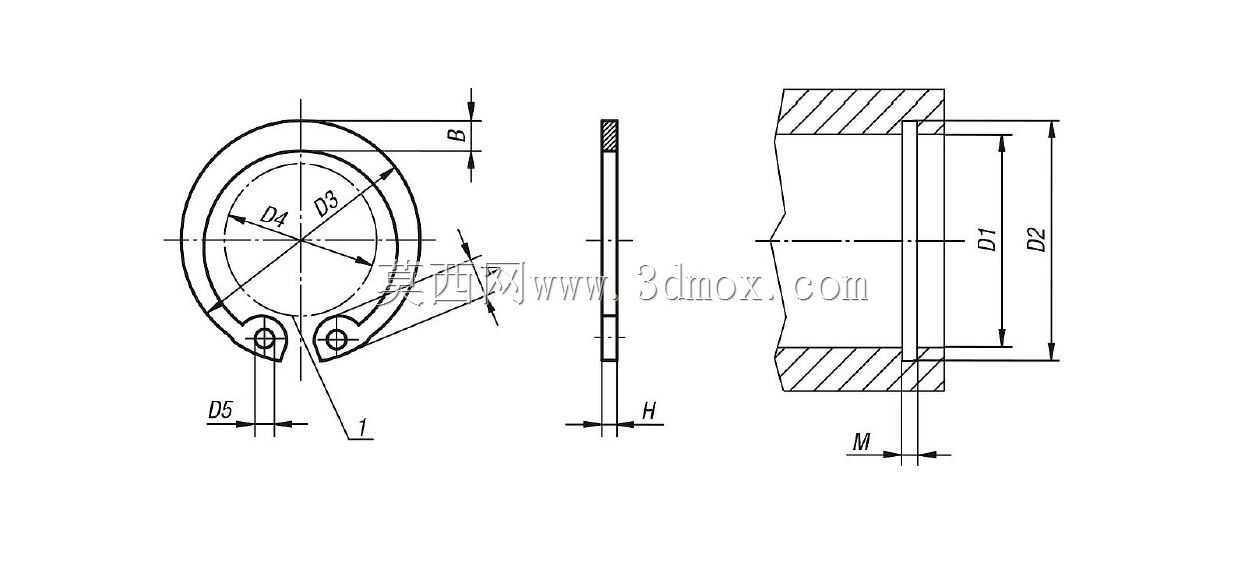

　　本次设计的挡圈适配8.0mm到75mm区间的孔径规格，设计过程中严格遵循常规孔用挡圈的尺寸逻辑：首先根据目标安装孔径确定挡圈的自由状态外径，保证自由状态下外径略大于安装孔径，装入卡槽后能完全贴合槽底；挡圈的截面厚度与对应孔径的卡槽深度、宽度匹配，确保装入后挡圈不会从槽内脱出，同时挡圈露出卡槽的高度能够完全覆盖被限位零件的端面，避免零件轴向窜动时从挡圈与孔壁的间隙滑出。两个端部的安装小孔位置经过反复校核，保证卡簧钳插入后收缩挡圈时，挡圈的形变均匀，不会出现局部应力过大导致的塑性变形，同时小孔的直径适配常规规格的孔用卡簧钳钳头，现场装配时不需要定制特殊工具即可完成操作。

　　从结构细节来看，挡圈的两个自由端做了小角度的圆弧过渡，避免装配过程中锐边刮伤孔壁或者被限位零件的表面，挡圈的整体截面采用矩形结构，与卡槽的矩形截面完全贴合，受力时接触面积更大，能够承受更大的轴向冲击力，不会因为局部压强过大导致卡槽变形或者挡圈断裂。设计过程中特意对挡圈的开口间隙做了优化，间隙大小既保证收缩时挡圈能够顺利缩小到小于安装孔径的尺寸，又不会因为间隙过大导致装入后挡圈的有效限位宽度不足，同时开口处的两个端头做了向内的微收处理，避免装配时端头卡在孔口边缘影响安装效率。

　　在实际选型应用中，这类挡圈的安装边界需要重点关注：首先安装孔内的卡槽位置精度要控制在合理公差范围内，卡槽到孔端面的距离要匹配被限位零件的装配位置，避免挡圈装入后零件仍有轴向窜动间隙；卡槽的槽底直径要与挡圈的卡合外径匹配，槽宽要略大于挡圈的截面厚度，保证挡圈能够顺利卡入同时不会在槽内出现径向晃动。对于有冲击载荷的应用场景，还可以在挡圈与被限位零件之间增加平垫，分散挡圈端面的受力，避免长期冲击下挡圈变形脱出。

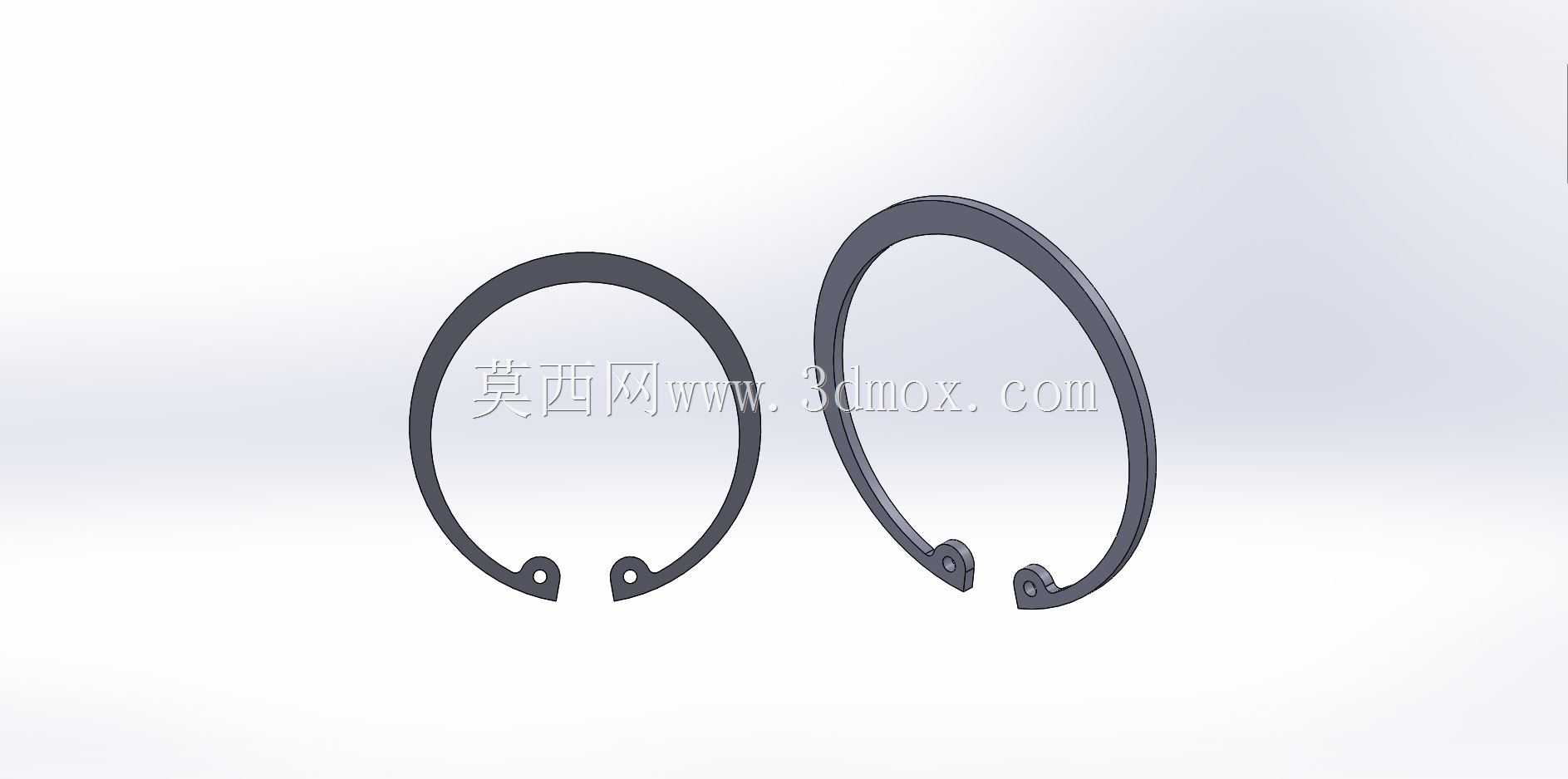

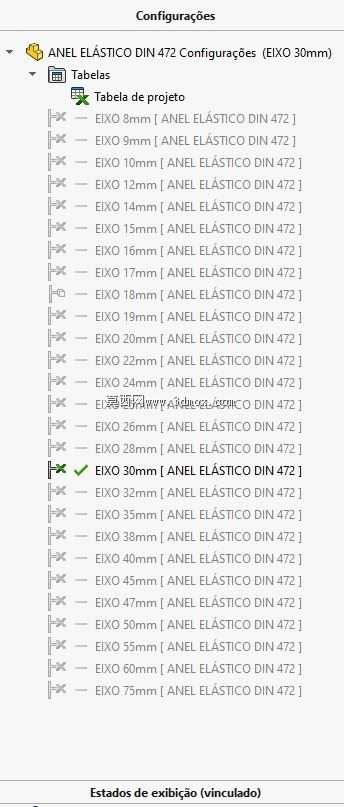

　　建模过程中，先绘制挡圈的环形轮廓，根据不同的孔径参数调整环形的内外径尺寸，再切除出开口位置与端部的安装小孔，最后对所有锐边做倒圆角处理，还原真实挡圈的工艺细节。整个参数化模型可以通过调整孔径参数快速生成对应规格的挡圈模型，不需要重复绘制轮廓，能够大幅提升装配设计时的标准件调用效率，在做整机装配干涉检查时，也能准确还原挡圈的安装位置与占用空间，避免出现装配时挡圈与周边零件干涉的问题。

　　这类挡圈作为标准化的紧固件，虽然单个零件体积小、结构简单，但在整机结构中承担的限位作用至关重要，一旦挡圈失效脱出，会导致孔内的回转零件轴向窜动，轻则引发设备异响、传动精度下降，重则导致零件碰撞损坏、整机卡停，因此在设计选型时不能忽略这类小零件的尺寸校核，要根据实际的轴向载荷大小、安装空间、装配工艺选择对应规格的挡圈，保证连接限位的可靠性。
