　　在各类旋转轴系、直线运动轴的装配结构中，轴端或者轴上特定位置的零件轴向限位，一直是结构设计里绕不开的细节需求，这类挡圈就是针对这类场景开发的经典限位元件。日常做设备结构设计时，很多新手容易忽略挡圈的安装边界，要么槽宽设计过窄导致挡圈无法完全卡入，要么槽深不足使得挡圈受轴向力时容易脱出，最终造成轴上零件窜动，引发设备异响、传动精度下降甚至零件脱落的故障。这类开口式弹性挡圈的核心功能，就是通过自身的弹性形变卡在轴的环形卡槽内，挡住轴承、齿轮、套筒这类套在轴上的零件，限制其轴向位移，相比轴肩、圆螺母锁紧这类限位方式，它占用的轴向空间极小，安装拆卸也十分便捷，只需要卡簧钳插入端部的两个小孔撑开挡圈，就能完成装拆，

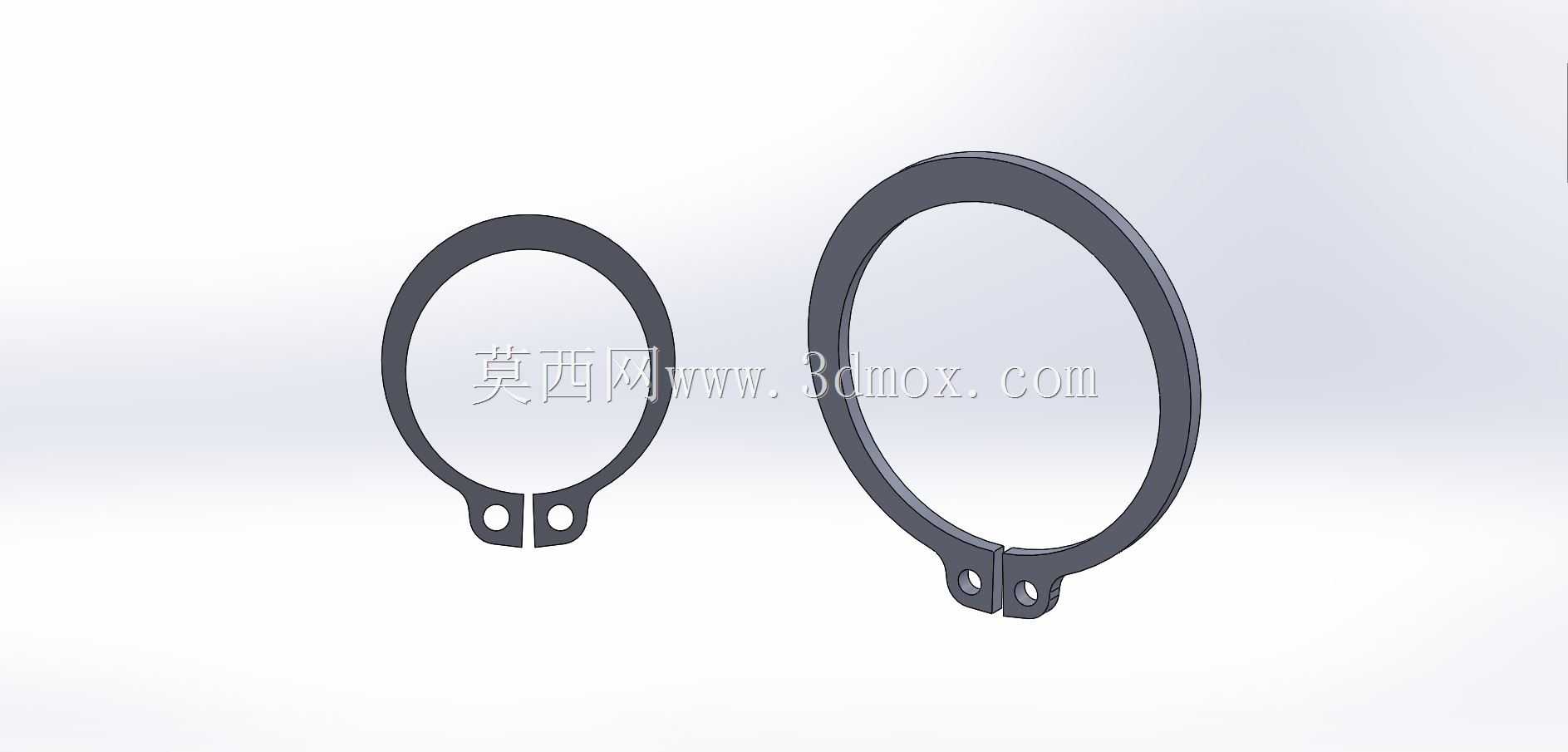

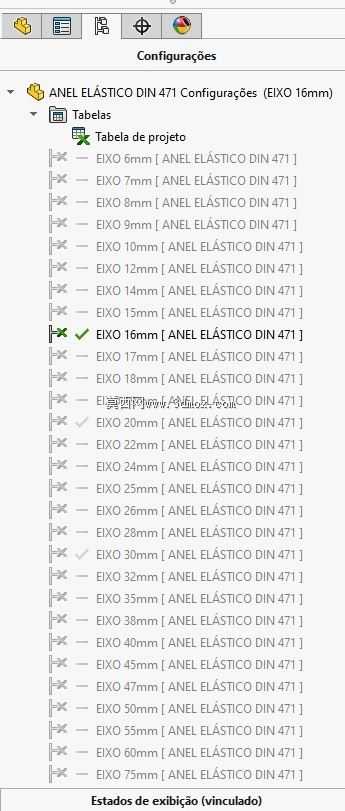

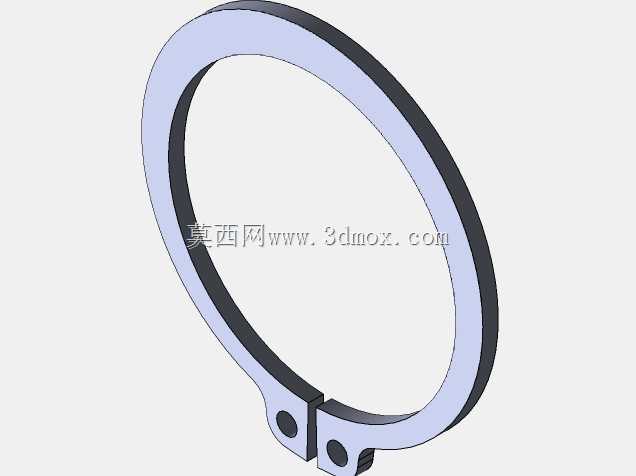

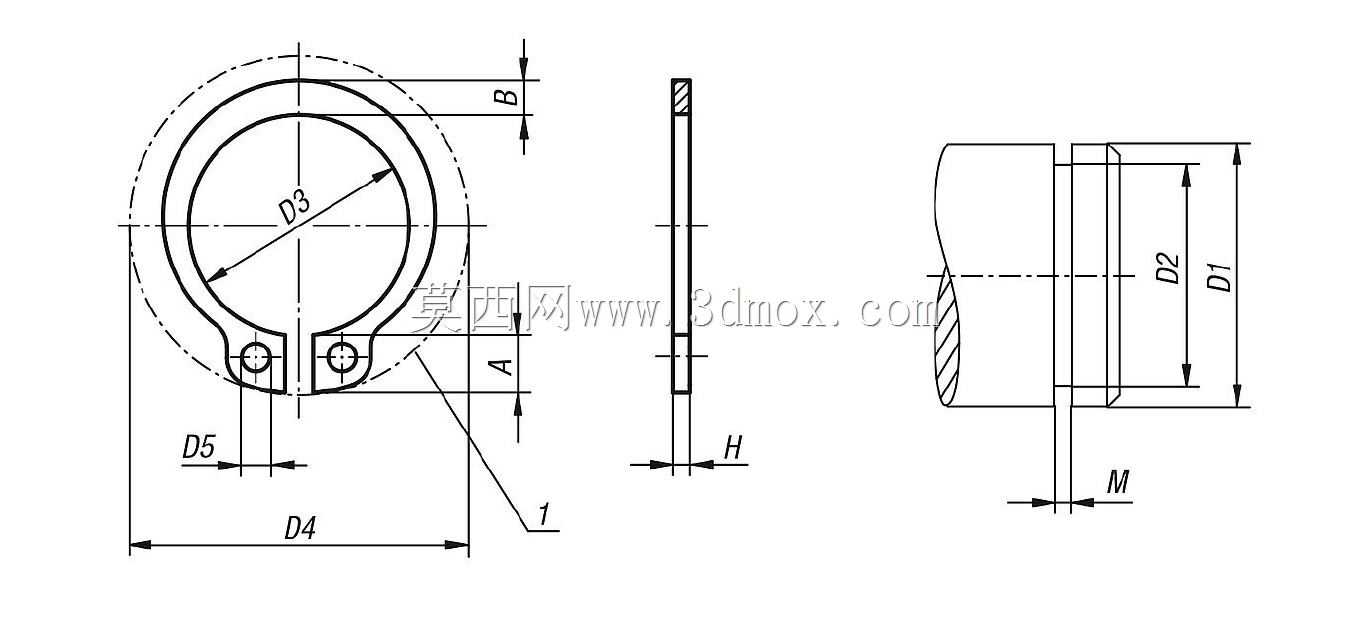

　　不需要额外加工螺纹或者做复杂的轴肩结构，能有效简化轴类零件的加工工序，降低整体制造成本。从设计思路来看，这类挡圈采用开口环形结构，两个端部设置专门的装夹工艺孔，整体截面为矩形，依靠材料本身的弹性实现装拆时的形变，卡入卡槽后依靠自身的回弹张力贴合槽壁，同时挡圈的外圈部分突出轴表面，形成轴向的限位挡边。做三维建模时需要重点把控几个核心尺寸：首先是适配轴径的范围，本次设计覆盖6.0mm到75mm的常用轴径区间，不同轴径对应的挡圈自由状态内径、外径、厚度、开口宽度都要匹配对应的标准参数，其次是端部工艺孔的中心距、孔径，要适配市面上常规卡簧钳的钳头尺寸，避免出现装夹时钳头无法插入或者打滑的问题，另外挡圈的厚度要和轴上卡槽的宽度匹配，

　　预留合理的间隙保证挡圈可以顺利卡入，同时间隙不能过大否则会出现轴向窜动。实际应用场景里，这类挡圈几乎覆盖了所有涉及轴系装配的领域，小到小型电机的输出轴轴承限位、气动元件的活塞杆限位，大到减速机的齿轮轴定位、输送设备的辊子轴端固定，都能看到这类零件的身影。设计时还要注意安装边界的校核：挡圈卡入卡槽后，突出轴面的高度要足够挡住被限位零件的内圈端面，同时不能和周边的旋转零件、壳体结构发生干涉，比如在轴承限位场景中，挡圈的突出高度不能超过轴承内圈的厚度，否则会摩擦到轴承保持架；如果是在有轴向冲击载荷的场景下使用，还要校核挡圈的抗剪切强度，必要时要选择加厚型的挡圈或者搭配止动环使用，避免挡圈受冲击断裂失效。

　　很多工程师在选型时容易混淆轴用挡圈和孔用挡圈，二者的结构差异在于轴用挡圈的开口在装拆时是向外撑开，卡入轴的外卡槽，而孔用挡圈是向内收缩卡入壳体的内卡槽，建模时如果搞反受力方向和尺寸基准，后续生产出来的零件根本无法装配。另外这类挡圈的边缘都做了小的倒角处理，一方面是为了安装时可以顺利滑入卡槽，另一方面是避免尖锐边缘划伤装配人员或者刮损配套零件的表面。在做装配仿真时，要模拟挡圈撑开的形变过程，确认挡圈在最大撑开量时不会超过材料的屈服极限，避免装拆过程中出现塑性变形导致挡圈无法回弹卡紧，同时要检查挡圈装入卡槽后，开口处的间隙是否在合理范围，间隙过小会导致挡圈无法完全卡入槽底，间隙过大则会影响挡圈的限位稳定性。
