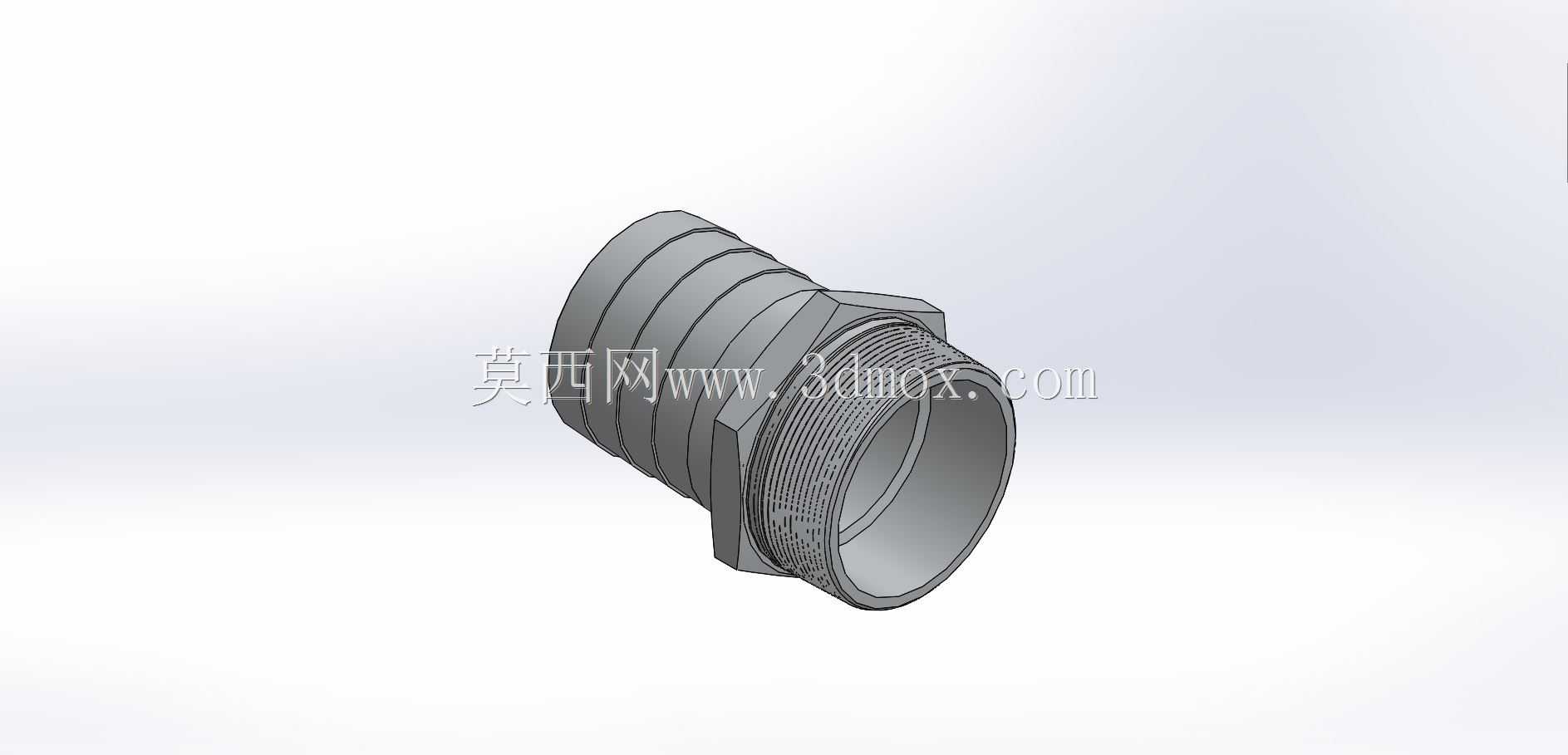

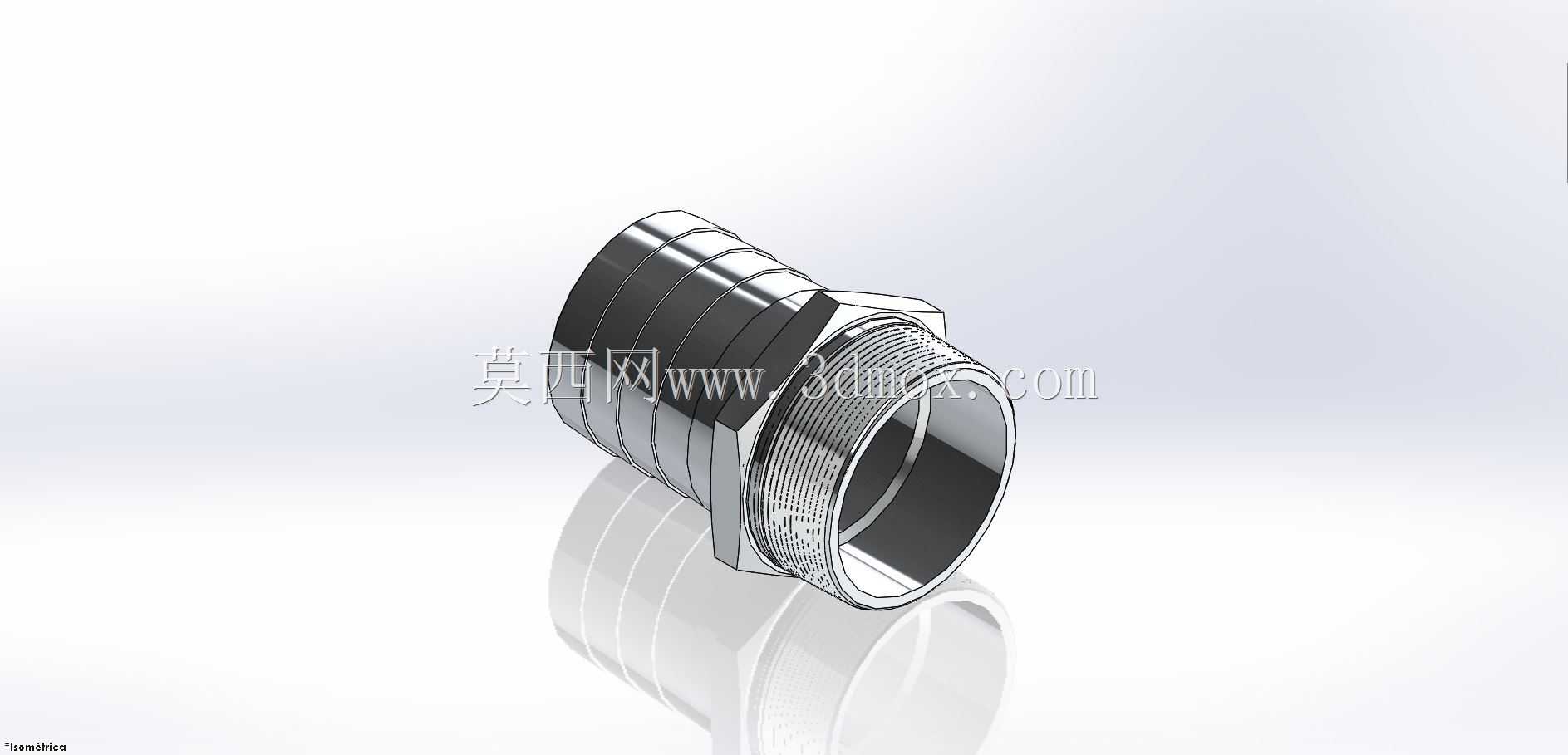

4英寸NPT外螺纹软管宝塔接头结构

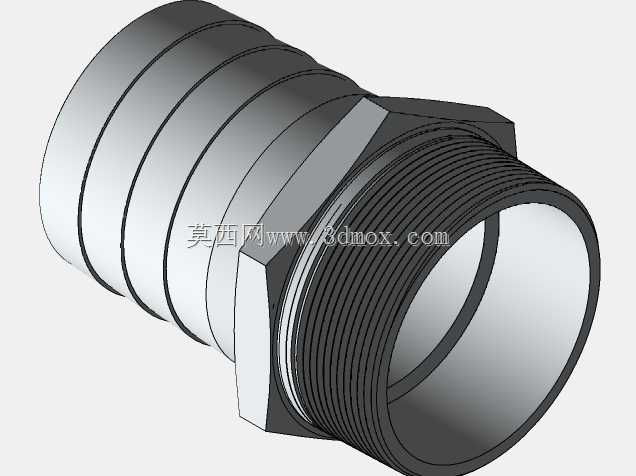

　　在流体输送管路的布设场景中，软管与硬管端的可靠衔接一直是管路装配环节的核心需求之一，这类4英寸规格的外螺纹宝塔接头，正是针对大口径柔性软管与带NPT内螺纹接口的设备、管路端对接而设计的连接件，广泛应用在给排水、低压流体输送、农用灌溉、工业循环水系统等场景中。从结构设计来看，接头一端采用标准NPT圆锥外螺纹结构，依靠螺纹啮合过程中的锥度过盈实现密封，装配时配合生料带或密封胶即可达到可靠的低压密封效果，无需额外加装密封垫片，适配多数工业设备预留的NPT内螺纹接口，安装时只需用管钳夹持接头中部的六角受力位即可完成拧紧操作，不会损伤螺纹或软管插接段。另一端为多道环形倒刺的宝塔插接结构，每道倒刺的外径略大于适配软管的内径，当软管套入插接段后，

　　倒刺会嵌入软管内壁，配合喉箍锁紧后可承受常规管路工作压力下的拉脱力，避免软管在通水、通油过程中因压力波动出现脱落漏液的问题。接头整体采用等通径设计，内部流道无缩径结构，流体经过接头时的压损极小，不会因为接头的存在造成管路流量的明显衰减，适配大流量输送的工况需求。从安装边界来看，接头的六角对边尺寸适配常规大规格管钳的夹持范围，螺纹段长度符合NPT4英寸螺纹的标准旋合长度要求，既保证足够的螺纹啮合扣数实现密封与抗拉脱，也不会因为螺纹过长导致装配后顶触对端接口内部结构；宝塔段的总长度适配对应规格软管的套接深度要求，多道倒刺的分布间距经过优化，最外侧倒刺做了圆弧导向处理，方便软管顺利套入，

　　靠近六角端的最后一道倒刺与六角端面留有足够的喉箍安装空间，锁紧喉箍时不会与六角结构产生干涉。在实际选型应用中，这类接头需要匹配对应内径的橡胶软管、PVC软管或者复合软管，使用时需注意管路工作压力不能超过接头与软管组合的额定承压范围，装配前需要检查螺纹是否有磕碰损伤、宝塔倒刺是否有毛刺飞边，避免损伤软管内壁或者影响螺纹密封效果。不同于小规格接头的薄壁设计，4英寸大规格接头的壁厚经过强度校核，可承受管路常规的水锤冲击，不会因为瞬时压力升高出现接头开裂的问题，六角部位的厚度足够承受装配时的拧紧力矩，不会出现拧裂、滑边的情况。在管路改造或者临时管路布设场景中，这类接头可以快速实现硬管端与软管的衔接，无需焊接或者法兰转接，

　　大幅提升现场装配的效率，尤其是在没有专业焊接设备的户外作业场景，仅需管钳和螺丝刀即可完成接头与软管的装配锁紧，大幅降低现场施工的难度。接头的外表面没有多余的凸起结构，装配后整体外观规整，流道内壁光滑无台阶，不容易残留输送介质中的杂质，日常维护时只需定期检查喉箍的锁紧状态、螺纹处是否有渗漏即可，无需特殊的维护操作。
