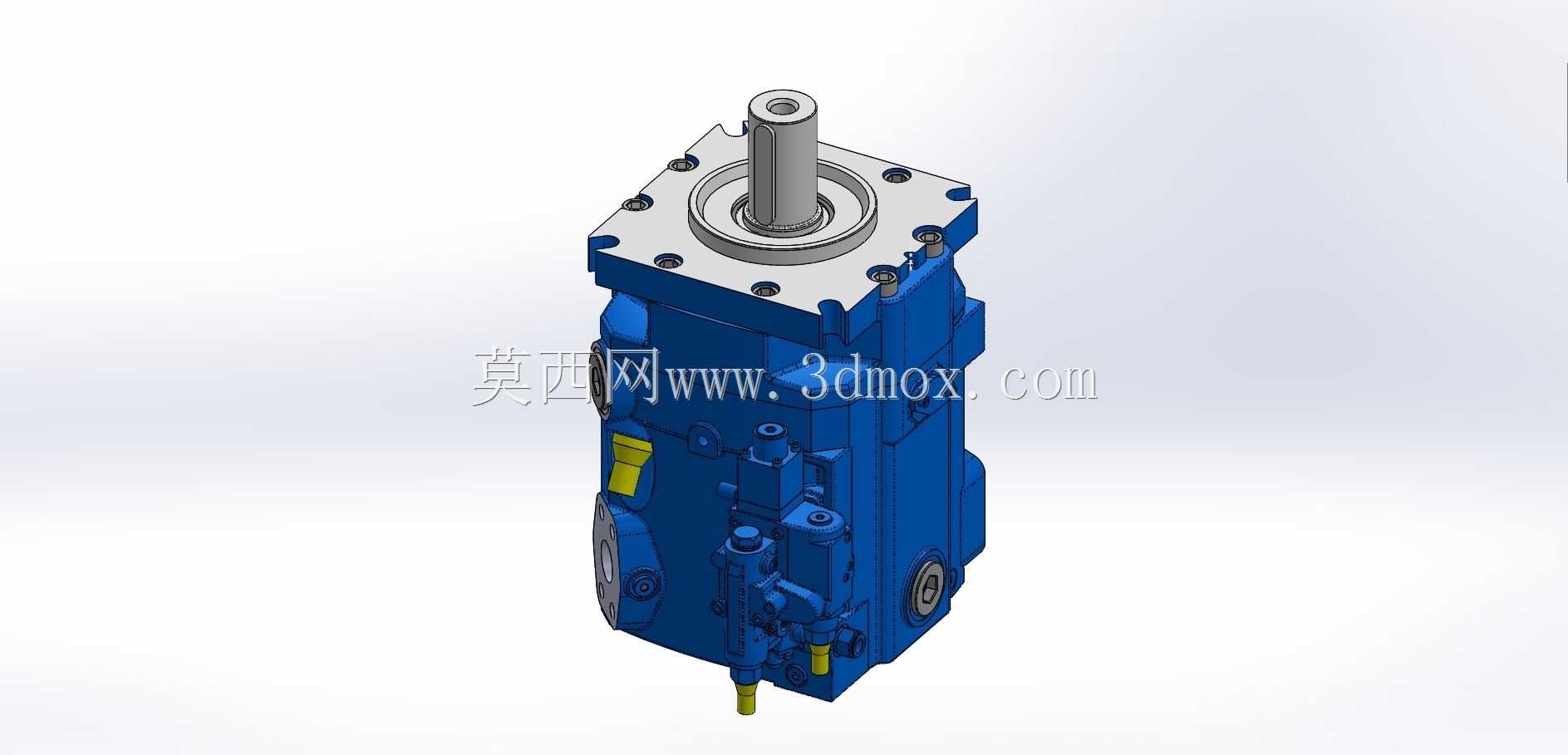

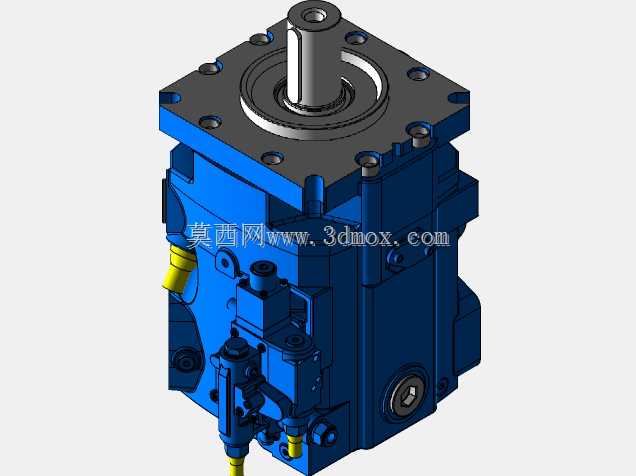

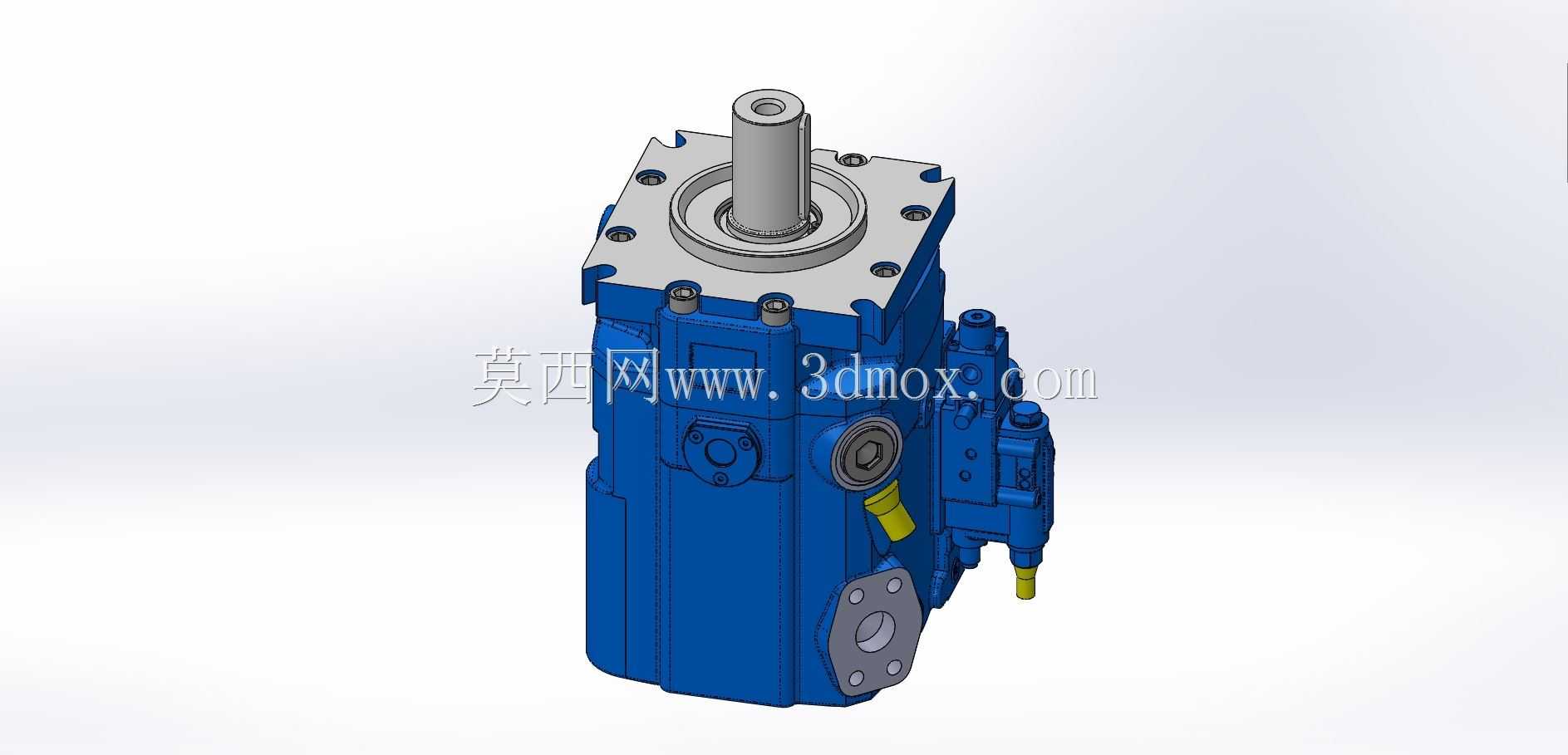

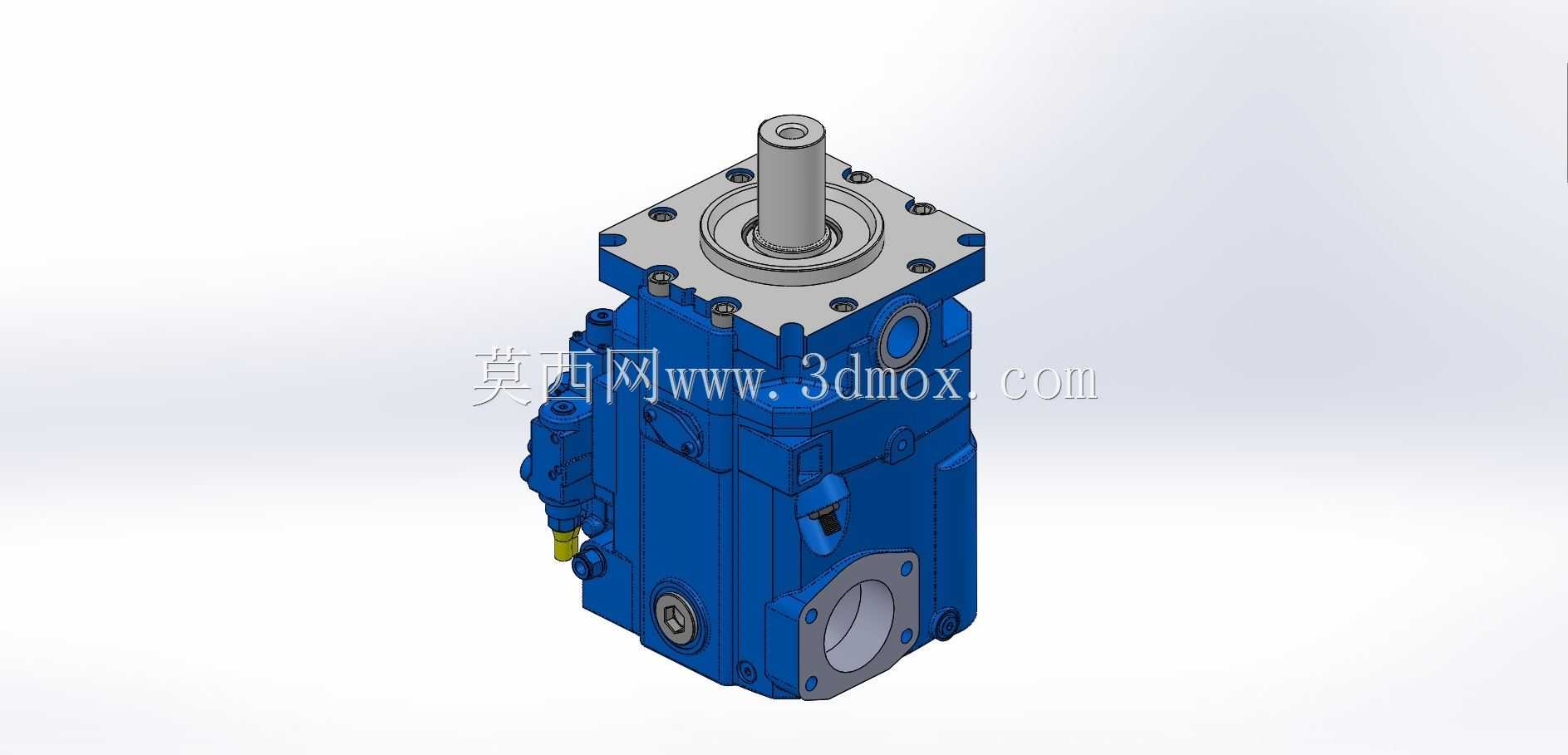

轴向柱塞变量泵A15VSO280结构三维设计

　　在重型液压系统的选型与结构设计工作中，轴向柱塞变量泵是高压工况下的核心动力元件，这款A15VSO280规格的轴向柱塞变量泵，主要面向大流量高压液压回路设计，常见于大型锻压设备、重型工程机械液压系统、港口起重装备的主液压动力单元，也可配套在大型注塑机、冶金设备的液压站中，为整套液压系统提供压力可调的高压油源。从实际应用场景来看，这类大排量轴向柱塞泵通常作为系统主泵使用，工作压力覆盖常规高压液压系统的28MPa-35MPa区间，排量280cc/r的参数设定，能够在额定转速下输出足够的流量，满足大吨位执行元件的动作速度需求，相比齿轮泵、叶片泵，柱塞结构的密封性能更好，容积效率更高，在长时间高压连续作业的工况下，性能衰减更慢，

　　更适合重型工业场景的长时间连续运行需求。从功能特性来看，这款变量泵自带的变量调节机构，可根据系统负载压力变化自动调整输出排量，在系统执行元件无动作或处于保压状态时，自动降低输出流量减少溢流损失，相比定量泵能够大幅降低系统发热，减少液压系统的冷却配套功率，同时变量机构支持多种控制方式可选，可适配恒压控制、负载敏感控制、功率限制控制等不同的系统控制需求，满足不同设备的液压回路控制逻辑。从设计思路层面拆解，这款泵采用斜盘式轴向柱塞结构，缸体与配流盘的配对摩擦副采用了静压平衡设计，在高压工况下能够在摩擦副之间形成稳定的油膜，减少金属直接接触带来的磨损，延长泵的连续使用寿命；传动轴采用渐开线花键结构输入，能够传递更大的扭矩，

　　同时具备一定的对中补偿能力，降低安装同轴度偏差带来的附加载荷；泵体的集成阀组设计将变量控制阀、压力补偿阀等元件直接集成在泵壳上，减少了外部管路连接，降低了系统泄漏点，同时让整体结构更紧凑，减少安装占用空间。从外形尺寸与安装边界来看，这款泵采用标准的轴向安装法兰接口，输入轴端的法兰止口尺寸符合ISO液压泵安装标准，能够直接配套标准的钟形罩与电机或柴油机输出端连接，不需要额外制作过渡连接法兰；泵体的进出油口采用法兰式连接，大口径的油口设计能够降低油液流速，减少大流量工况下的沿程压力损失，油口的布置位置考虑了管路安装的操作空间，侧面预留的控制阀安装位，可根据需求加装不同的控制模块，不需要对泵体主体结构进行改动；

　　整体外形为方正的铸钢壳体结构，安装脚的螺栓孔位置经过标准化设计，能够适配多数重型液压站的安装底座尺寸，泵体的重量分布经过平衡设计，卧式安装时重心落在安装支撑面范围内，不需要额外设计支撑托架，减少安装配套的加工工作量。在三维建模过程中，需要重点关注柱塞与缸体孔的配合间隙、斜盘摆动角度的行程范围、配流盘的腰型槽位置与缸体油孔的对位关系，这些配合尺寸直接影响泵的容积效率与运行噪音；同时变量机构的活塞行程与斜盘倾角的对应关系，是变量功能实现的核心结构，建模时需要保证运动过程中无干涉，各铰接点的转动自由度符合实际运动逻辑；壳体的油道设计为内部铸造成型，建模时需要保证油道的通流面积足够，避免出现通流截面突变带来的局部压力损失，同时油道的壁厚需要满足高压工况下的强度要求，避免长期高压使用出现壳体开裂的问题。对于液压系统设计人员来说，这款泵的三维模型可直接用于液压站的布局设计，提前核对泵与电机、油箱、阀组的安装间距，避免现场安装时出现管路干涉、操作空间不足的问题；也可用于液压系统的原理演示，直观展示柱塞泵的内部结构与变量动作过程，帮助运维人员理解泵的工作逻辑，降低设备调试与故障排查的难度。
