3英寸NPT外螺纹软管宝塔接头结构

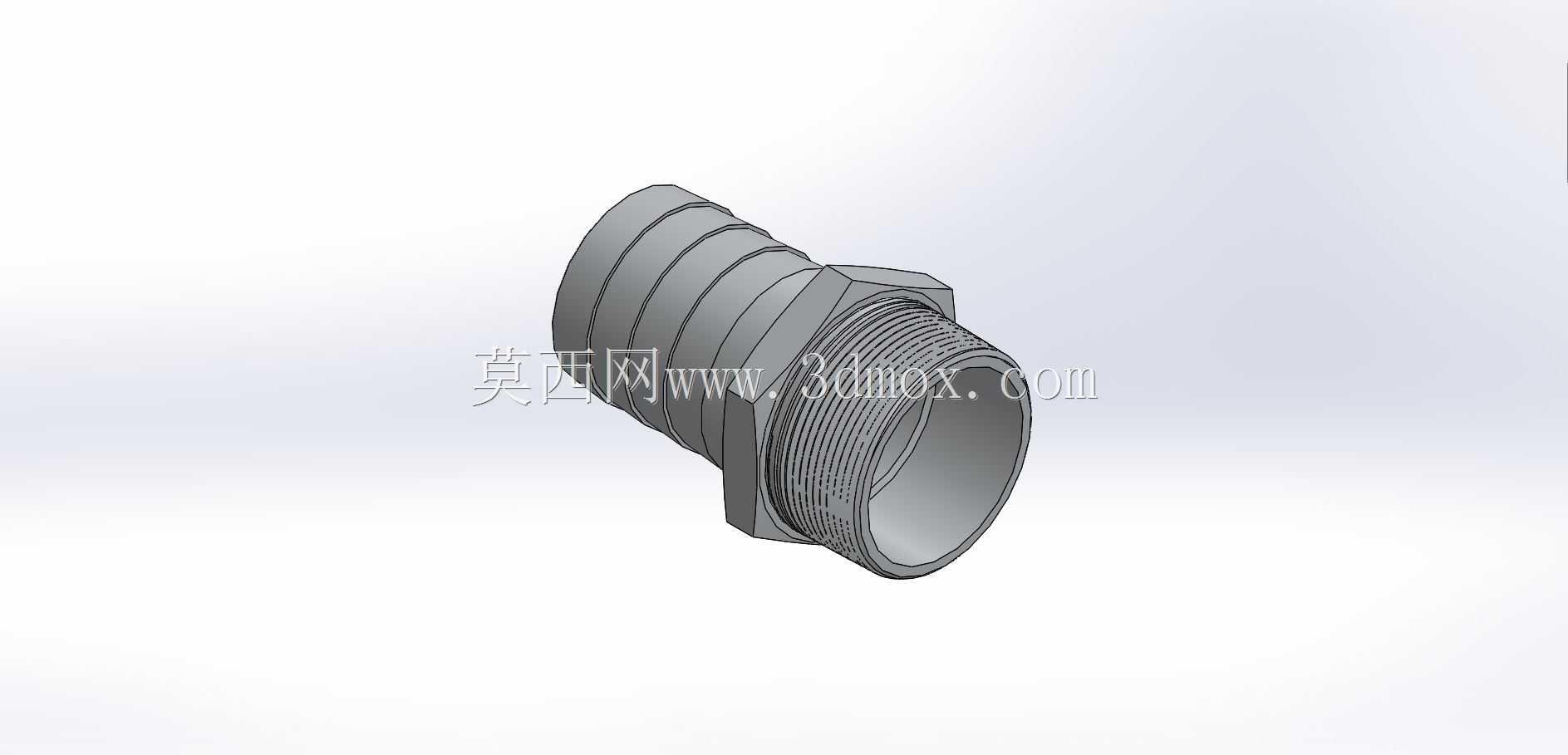

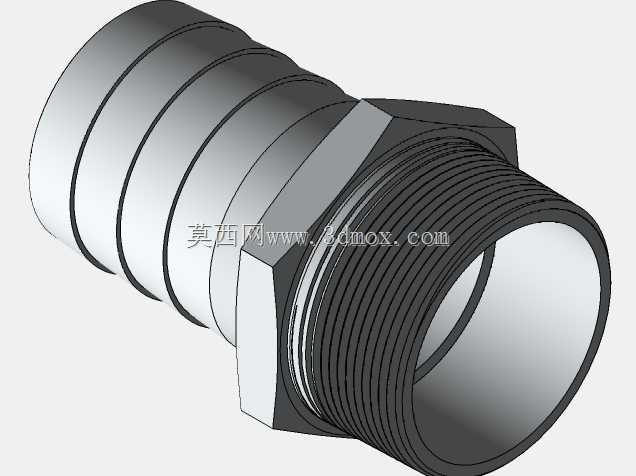

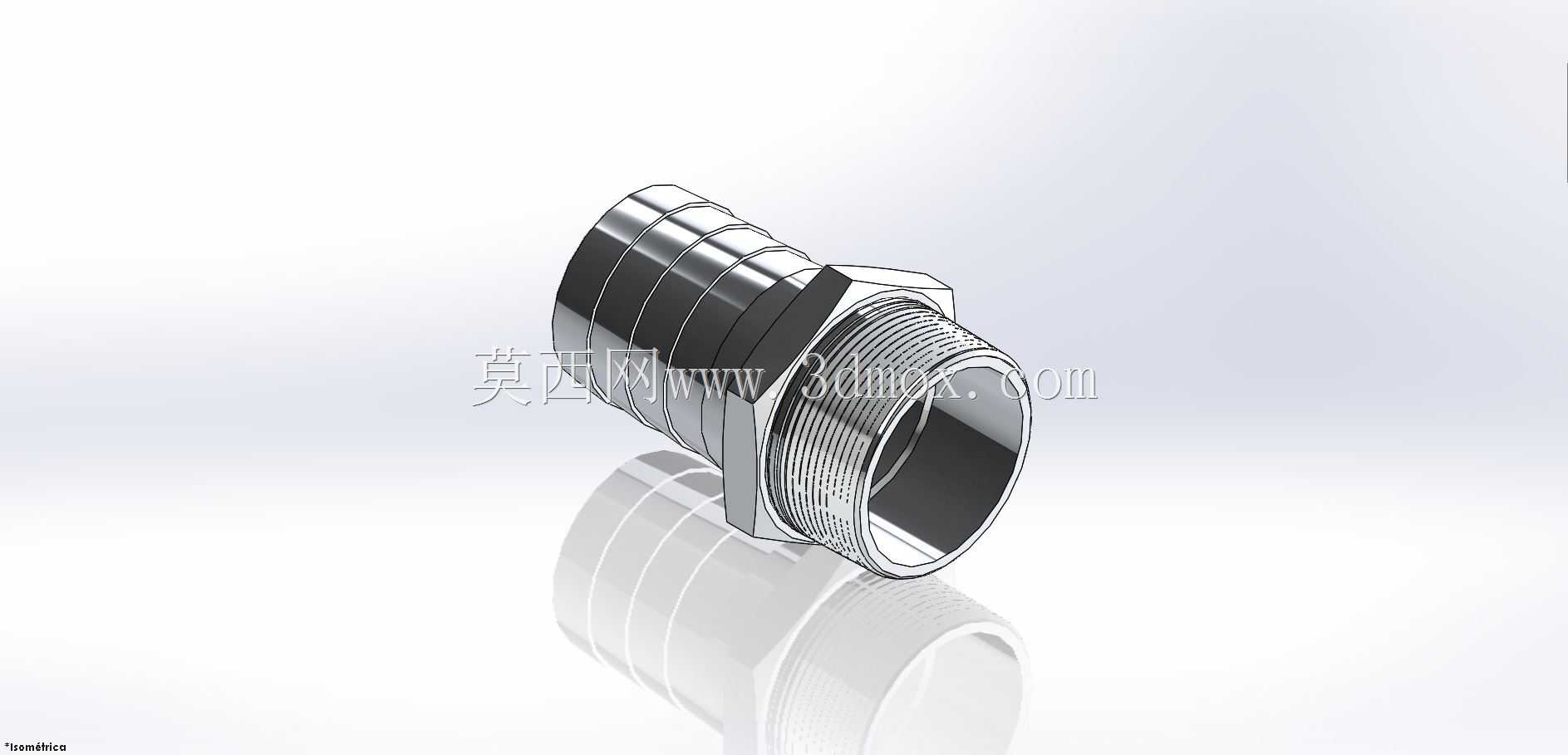

　　这类外螺纹宝塔接头在流体输送管路系统里属于高频使用的过渡连接件，日常在给排水管路、低压气动回路、小型液压输送系统、农用灌溉管路、化工介质低压输送场景里都能见到它的身影，核心作用是实现带NPT锥管内螺纹的设备接口，和对应内径的柔性软管之间的密封连通，不需要额外加工焊接结构，装配门槛低，现场施工不需要复杂工装就能完成安装。从结构设计逻辑来看，接头一端采用标准NPT锥管外螺纹结构，锥度设计本身就具备自密封特性，装配时配合生料带或者密封胶填充螺纹间隙，就能承受常规工况下的管路压力，不会出现渗漏问题；另一端的多道环形倒刺结构是整个接头的核心功能区，每道倒刺都做了圆弧过渡处理，既不会在软管套装时割伤胶管内壁，又能在软管套入后形成多道咬合密封面，

　　配合喉箍锁紧之后，即便管路存在一定的压力波动或者软管轻微拉扯，也不会出现松脱漏液的问题。中间的六角凸台结构是专门为装配预留的受力位，使用普通活动扳手或者对应尺寸的开口扳手就能卡住这个位置完成螺纹拧紧作业，不需要设计额外的工装卡位，适配现场绝大多数常规装配工具，降低了现场安装的工具要求。从安装边界来看，这类3英寸规格的接头，螺纹端的拧入深度需要匹配对应内螺纹接口的有效螺纹长度，不能过深顶坏对侧接口的内部结构，也不能过浅导致螺纹啮合长度不足影响密封承压能力；宝塔端的有效插接长度需要完全覆盖所有倒刺结构，套装软管时要保证软管端面顶到六角凸台的侧端面，再在最后一道倒刺的后侧位置安装喉箍，锁紧时要均匀收紧喉箍的螺丝，

　　避免单侧受力过大压裂胶管或者导致密封不均。设计这类接头的时候，首先要匹配NPT螺纹的标准牙型参数，牙距、牙高、锥度都要严格符合规范，否则会出现螺纹拧不上或者密封失效的问题；其次宝塔端的外径尺寸要比对应软管的内径略大0.5到1毫米，保证套装后有足够的抱紧力，倒刺的倾斜角度要控制在15到20度之间，角度太大容易导致软管套装困难，角度太小则咬合力度不足容易松脱；六角凸台的对边尺寸要符合常规扳手的使用尺寸范围，厚度要能承受拧紧时的扭矩，不会出现扳拧时变形开裂的问题。实际使用场景里，这类接头经常被用在水泵进出口的软管连接、车间压缩空气管路的终端接出、农用输水管道的快接过渡、小型液压设备的回油管路连接，相比硬管焊接的连接方式，它的装配效率更高，

　　后期维护拆卸也更方便，不需要动火作业，在一些不允许动火的防爆车间或者现场施工条件有限的场景下，这类接头的适配性更强。需要注意的是，这类接头的适用压力范围和配套的软管材质直接相关，搭配普通PVC软管时适合低压输水、通气场景，搭配耐油橡胶管时可以适配低压液压油、润滑油的输送，搭配硅胶管时也能用于部分食品级流体的输送场景，只要根据输送介质选择对应材质的接头和配套软管，就能满足绝大多数常规低压流体输送的连接需求。建模过程中需要重点关注螺纹收尾处的过渡结构，不能出现尖锐棱角，避免应力集中导致接头在受力时从螺纹根部断裂；宝塔倒刺的边缘要做倒钝处理，所有锐边都要做R0.5左右的圆角，既避免安装时划伤操作人员，也防止割伤软管内壁影响密封和使用寿命；六角凸台和两端结构的连接处要做圆角过渡，减少应力集中点，提升接头的整体结构强度，即便在承受一定侧向力的时候也不容易出现断裂问题。
