1/4英寸NPT外螺纹软管宝塔接头

　　在气动控制回路、低压流体输送、小型液压辅件管路、实验台气路搭建这类场景里，软管和硬螺纹端口的转接一直是管路布设里最常见的连接需求，这类外螺纹宝塔接头就是专门解决橡胶管、PVC软管、尼龙编织软管和带内螺纹端口部件转接的核心连接件，不需要额外的快插结构，靠软管自身的弹性抱紧宝塔段的倒刺结构，配合喉箍锁紧就能实现可靠密封，成本低、安装便捷，在小型设备的气液管路里应用占比极高。

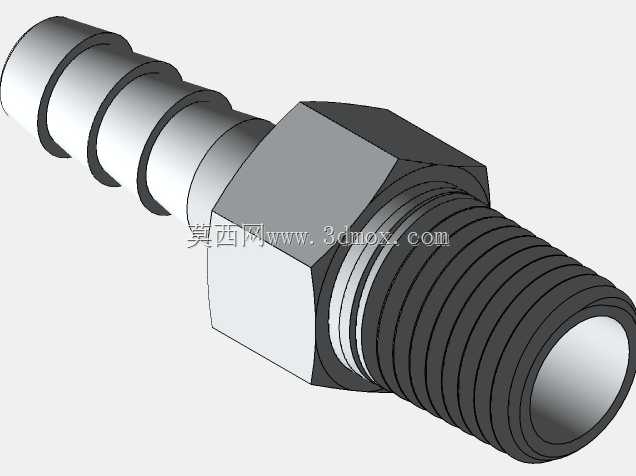

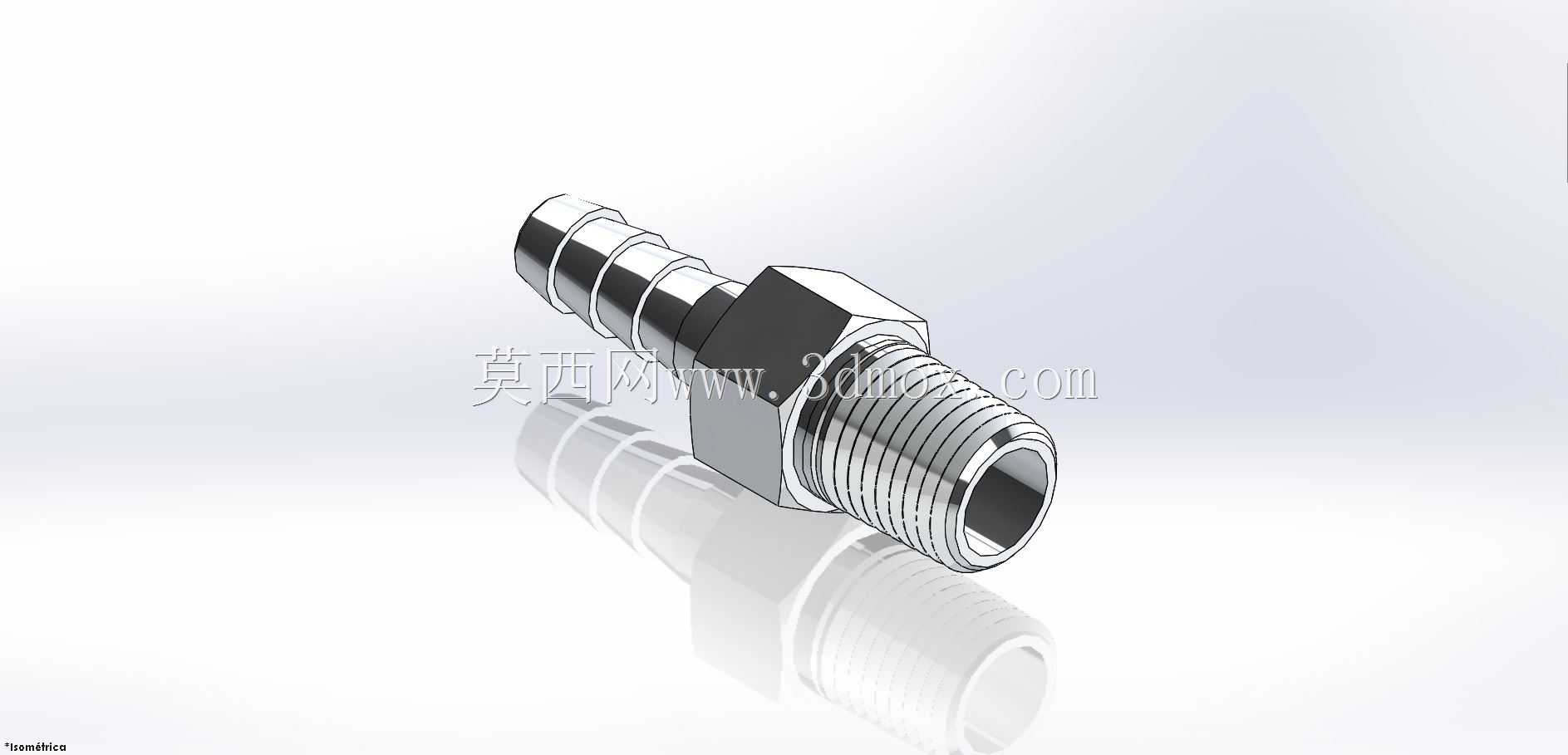

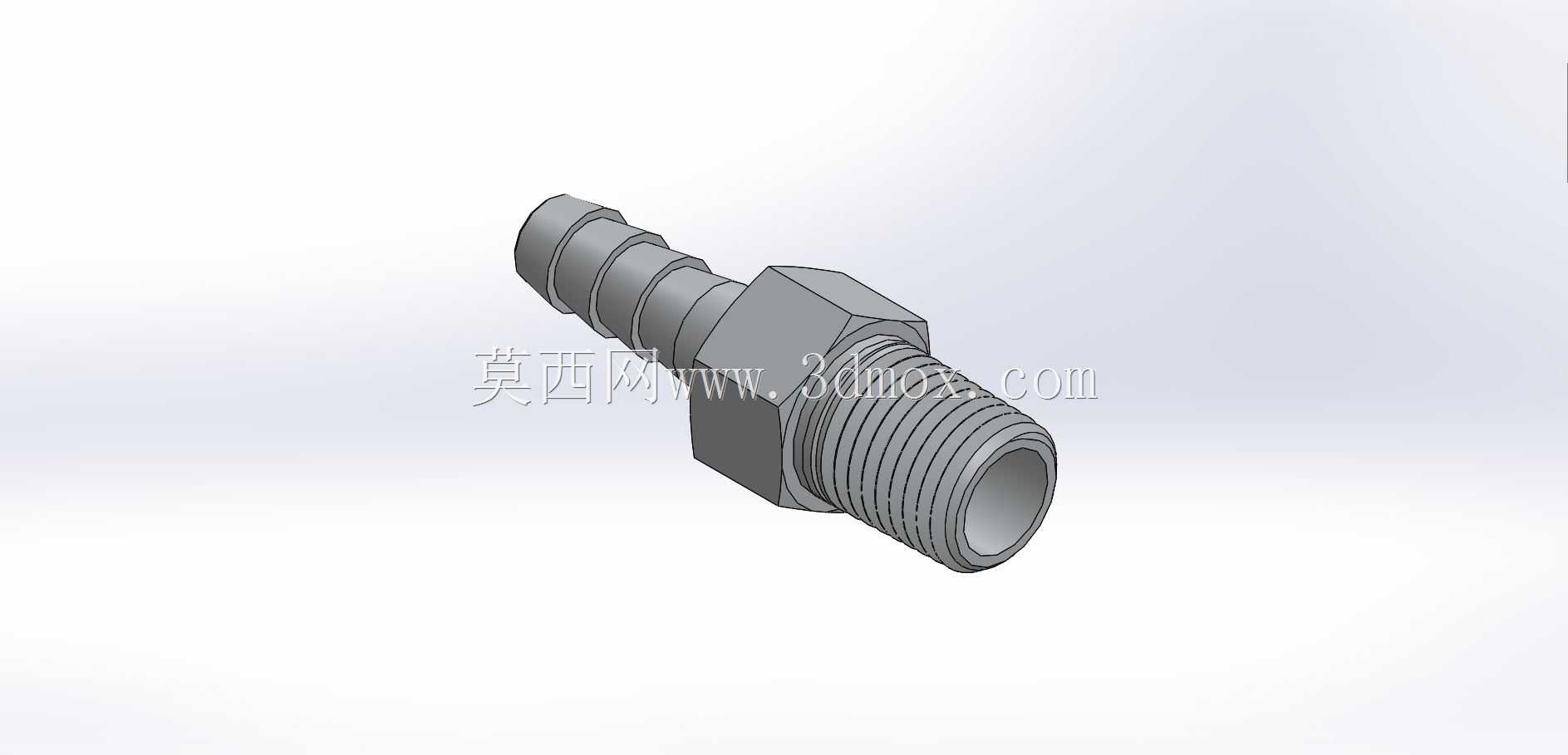

　　从结构设计来看，这个接头整体分为三个功能段，最外侧是1/4英寸NPT外螺纹段，NPT螺纹属于60度锥管螺纹，靠螺纹牙型的锥度挤压实现密封，不需要额外加平垫，安装时只要在螺纹段缠绕适量生料带或者涂少量螺纹密封胶，拧入对应规格的内螺纹端口就能实现足够的密封强度，适配绝大多数气动元件、小型泵阀、气罐罐体上的标准1/4NPT内螺纹接口，螺纹段的长度经过匹配设计，既不会因为拧入深度过浅导致密封不足，也不会因为过长顶到对接部件的内部流道造成通径损失。中间的六角扳拧段是安装受力的部位，对边尺寸适配标准活动扳手或者固定开口扳手，安装时可以直接卡持这个部位施加扭矩，不会损伤两端的连接结构，六角段的厚度也做了加强处理，即使反复拆装拧动，也不会出现棱角变形打滑的问题，能满足多次维护拆装的使用需求。

　　另一端的宝塔插接段做了三级倒刺结构，每一级倒刺的外径都略大于适配软管的内径，当软管套入之后，倒刺的斜面会顺着软管套入的方向引导，反向拔出的时候倒刺的直角边会卡紧软管内壁，形成多道密封防线，即使管路内有一定的脉冲压力，也不会出现软管脱开的问题。宝塔段的最前端做了圆弧导向处理，套软管的时候不需要刻意扩口，稍微用力就能把软管推过所有倒刺段，安装效率比卡套式接头高很多，适合现场快速布设管路的作业场景。

　　从安装边界来看，这个接头整体通径和1/4英寸管路匹配，流道没有做缩径处理，内部流道全程等径，不会因为接头本身造成额外的流体压力损失，适配的软管内径为1/4英寸，也就是6.35mm左右的常规软管，安装时需要注意软管套入深度要完全覆盖所有倒刺段，之后在最后一级倒刺对应的软管位置安装喉箍锁紧，即使是0-1MPa的工作压力下也能稳定工作，适用的介质包括压缩空气、常温清水、低压润滑油、无腐蚀性的工业气体，覆盖了绝大多数小型工业设备的管路需求。

　　在实际选型使用的时候，这类接头不需要做复杂的尺寸校核，只要确认对接端的内螺纹规格是1/4NPT，连接的软管内径匹配宝塔段尺寸，就可以直接选用，相比卡套式、快插式接头，它的容错率更高，即使软管内径有轻微的尺寸偏差，只要在合理范围内，靠倒刺结构和喉箍的配合都能实现可靠连接，在非标设备组装、设备维修替换、实验室气路改造这类场景里，是备货率极高的通用管路连接件。建模的时候要注意NPT螺纹的锥度参数、牙型角的准确性，还有宝塔段倒刺的拔模角度，既要保证倒刺有足够的卡紧力，也不能因为棱角太尖锐切割软管内壁，造成软管老化开裂的隐患，六角段的对边尺寸要符合标准扳手的尺寸规范，避免出现扳手卡不进去或者配合间隙过大拧滑的问题，流道的同轴度也要控制好，避免流体经过的时候产生紊流噪音。
