快装式可调喉箍紧固结构设计

　　在流体输送管路布设、气动系统装配、汽车油路管线固定、家用给排水软管接驳等场景里，这类快装可调喉箍是应用频次极高的紧固连接件，核心作用是为软管与硬管接头的衔接位置提供均匀持续的径向抱紧力，避免管路内部带压介质出现渗漏，同时抵消设备运行过程中产生的振动拉扯，防止软管从接头上松脱。从实际工程使用反馈来看，传统的铁丝扎带、固定尺寸卡环要么紧固力不均容易割伤软管外壁，要么无法适配一定范围内的管径公差，遇到软管老化膨胀、壁厚存在制造偏差时，很难保证长期密封可靠性，而这种蜗轮蜗杆式的可调喉箍刚好能覆盖这类适配需求。

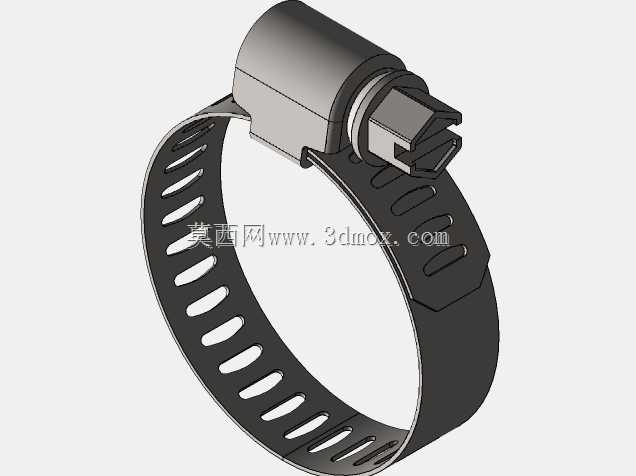

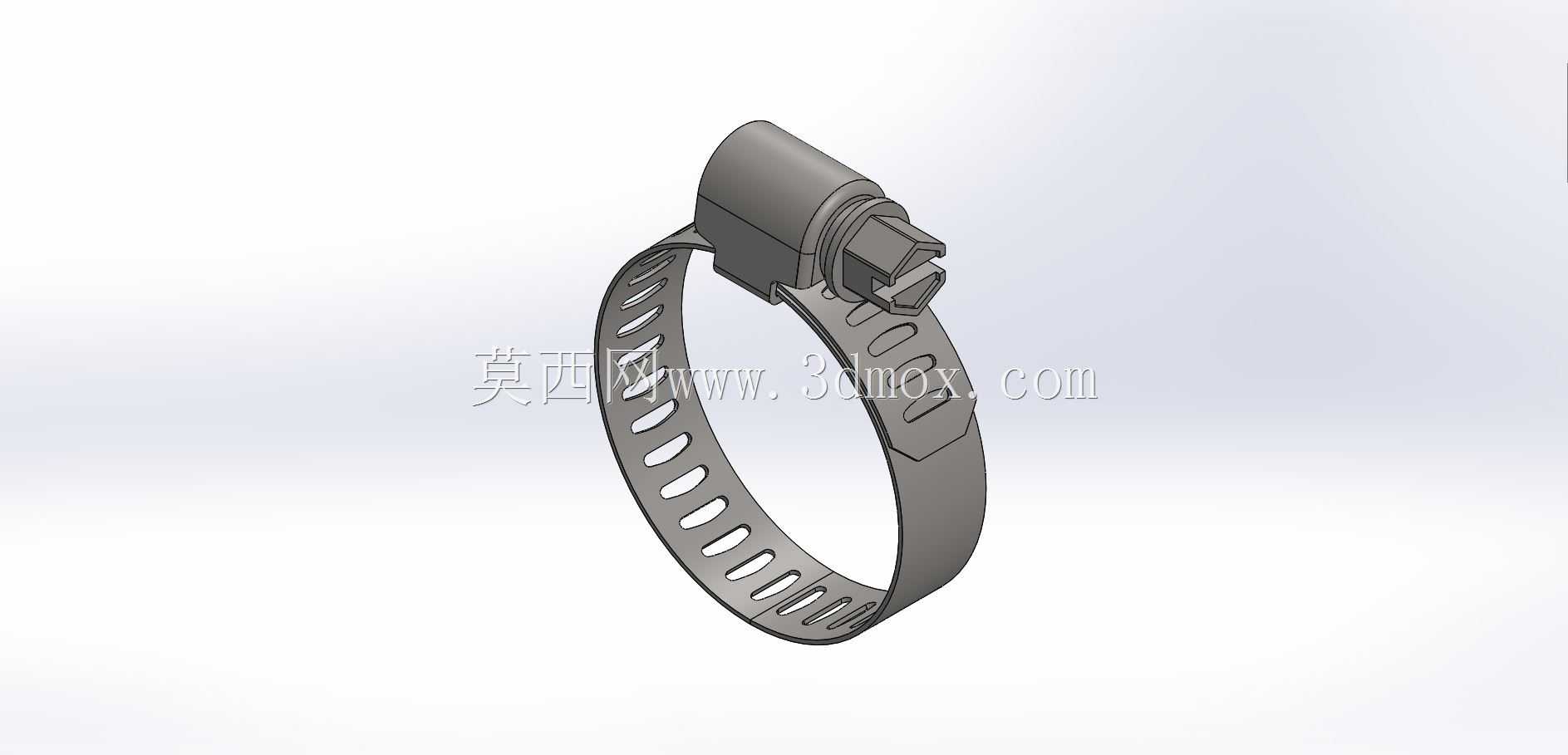

　　这款喉箍的整体结构分为三个核心部分：带连续梯形齿孔的环形钢带、集成蜗杆的锁紧头、以及钢带端部的导向卡位结构。环形钢带采用单侧连续排布的长椭圆齿孔设计，齿孔间距经过精确计算，配合锁紧头内的蜗杆齿形，每旋转一圈蜗杆，钢带的收紧行程控制在1.2mm左右，既可以实现管径范围内的无级调节，又能保证锁紧后不会出现滑齿松退。钢带的边缘做了R0.3mm的圆角钝化处理，避免安装收紧过程中锋利的钢带边缘割伤操作人员，同时也防止长期抱紧时钢带边缘切入软管外壁造成密封失效。锁紧头的蜗杆头部采用标准外六角结构，适配普通扳手、螺丝刀甚至手动拧紧的操作需求，在狭小安装空间里也能完成紧固作业，不需要专用工装。

　　从设计思路上看，这款喉箍的调节范围覆盖9mm到32mm的管径区间，这个尺寸段刚好覆盖了绝大多数民用给排水软管、小型气动管路、汽车燃油回油管、设备通风软管的常用管径，单一款型就能适配多种规格的管路连接，能大幅降低施工、装配环节的配件备货种类。钢带的厚度选用0.6mm的冷轧不锈钢带，既保证了抱紧时的环向刚度，不会因为钢带过薄出现受力外翻、抱紧力不足的问题，又具备足够的韧性，在张开套入接头时不会出现塑性断裂。锁紧头与钢带的连接采用翻边铆压结构，没有额外的焊接点位，避免了焊接位置生锈、应力集中导致的断裂问题，在潮湿、有弱腐蚀的使用环境下也能保证长期结构强度。

　　安装边界方面，这款喉箍在完全松开状态下的最大内圈直径为34mm，比最大适配管径大2mm，方便施工时直接套入软管端部，不需要额外撑开钢带；完全收紧状态下的最小内圈直径为8mm，适配最小管径时依然能保证钢带首尾有3mm以上的叠合长度，不会出现钢带脱开的问题。锁紧头的外形尺寸控制在长18mm、宽12mm、高10mm的范围内，在管路密集排布的场景里，相邻管路的间隙只要大于13mm就能完成安装操作，不会因为锁紧头体积过大出现干涉。蜗杆的拧紧力矩设计上限为1.5N·m，这个力矩值既能保证对普通橡胶软管、PVC软管提供足够的抱紧力，又不会因为力矩过大压裂管壁、或者导致钢带齿孔变形失效。

　　在实际选型使用时需要注意，这类喉箍的抱紧力是沿环向均匀分布的，安装时要尽量保证喉箍处于接头的中间位置，不要偏斜到软管的端部，避免加压时软管从喉箍边缘脱出；如果用于输送高温介质的管路，需要考虑软管受热后的软化变形，定期检查锁紧状态，补充拧紧力矩，但不要超过设计的力矩上限。针对壁厚较薄的硅胶管、薄壁塑料管，可以在喉箍与管壁之间增加一层薄橡胶垫，分散钢带的局部压强，避免管壁被压溃。这款结构的建模过程中，对齿孔与蜗杆的啮合间隙做了0.1mm的预留，既还原了实际产品的装配公差，也方便在三维装配场景里做干涉检查、管路布局模拟，提前预判安装时可能出现的空间冲突问题。
