海贝莱克索齿轮液压泵三维结构设计

　　在液压系统的动力源选型环节，外啮合齿轮泵凭借结构紧凑、抗污染能力强、转速适配范围宽的特性，长期占据中小功率液压工况的核心应用位置，这款齿轮泵的三维结构设计，完全围绕工程机械、农业装备、小型工业液压站的实际安装与运行需求展开。从实际应用场景来看，这类齿轮泵常被配套在小型装载机、园林作业机械、固定式液压工装的动力单元中，负责为液压油缸、液压马达提供稳定的压力油输出，部分低压润滑系统、流体输送回路也会选用同结构产品作为动力输出部件，其运行转速覆盖每分钟800转到3000转区间，可直接匹配柴油机、电动机的输出端安装，无需额外增设复杂的减速连接结构。

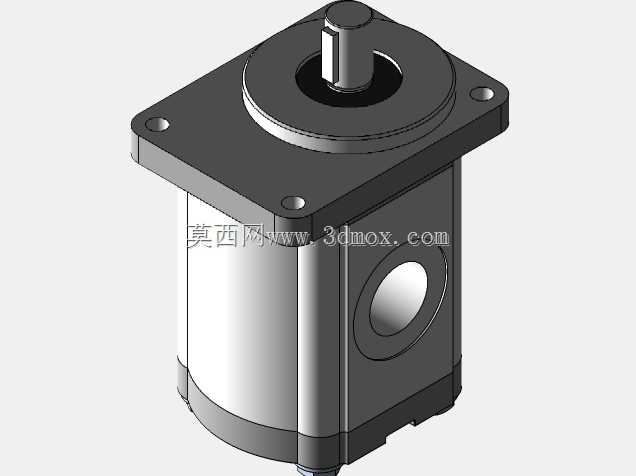

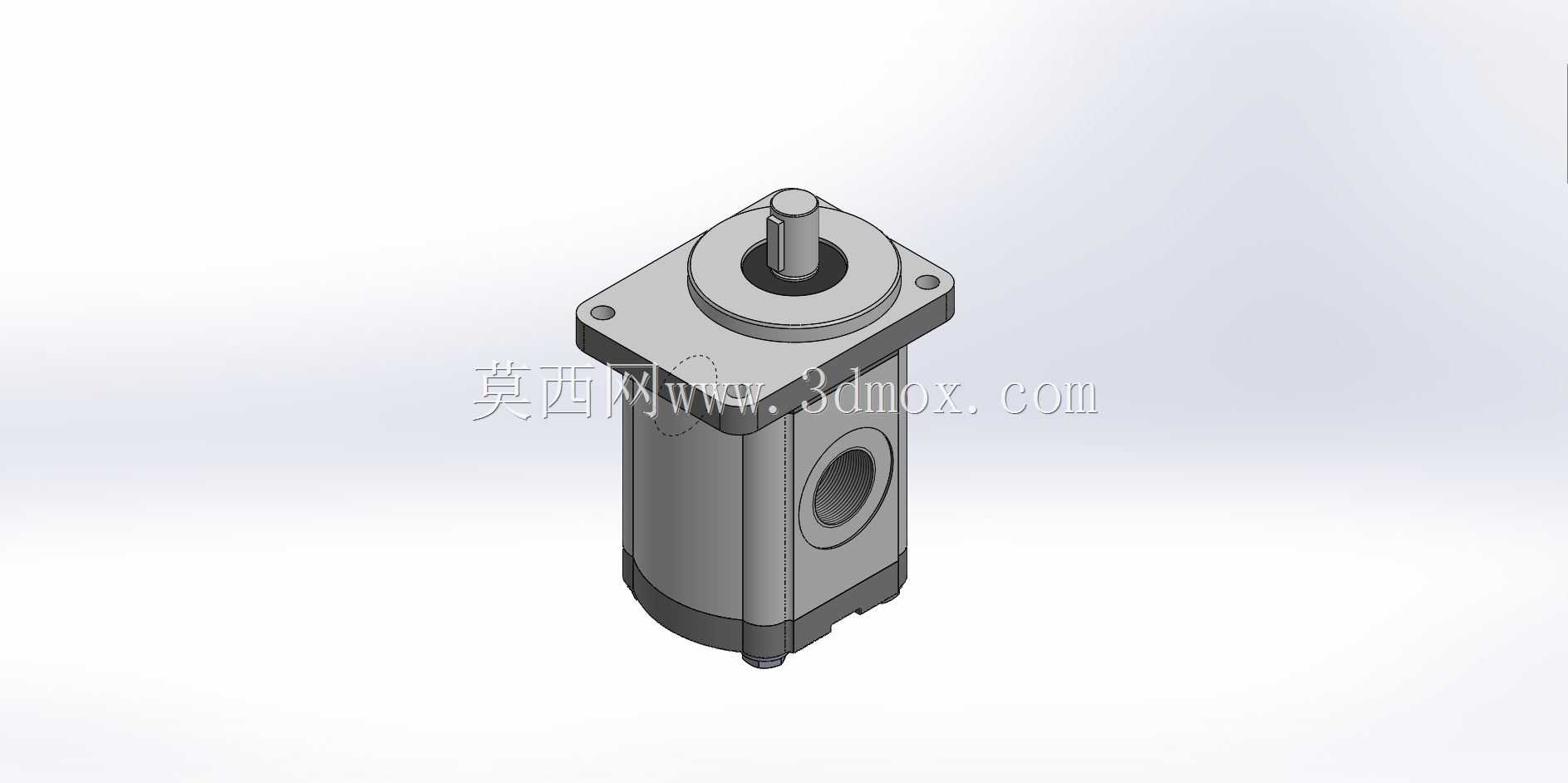

　　从产品功能特性来看，该款齿轮泵采用三片式壳体结构，前端盖集成输入轴的密封与支撑结构，中间壳体容纳一对啮合的外啮合齿轮，后端盖设置进油口与出油口的流道结构，进油口采用大口径侧置设计，可有效降低吸油阻力，避免高转速工况下出现吸空、气蚀问题，出油口与安装法兰采用同方位布局，适配多数设备的管路走向设计。齿轮副采用高精度磨齿加工，齿侧间隙控制在极小范围内，既可以保证容积效率，又能降低运行过程中的流量脉动与噪声，输入轴处采用双唇口密封圈结构，可同时阻挡外界粉尘侵入泵体内部、防止泵内液压油向外渗漏，适应多粉尘的户外作业环境。

　　在设计思路层面，整个三维建模过程优先保证安装接口的通用性，前端的方形安装法兰设置四个对称的安装通孔，孔位尺寸、轴伸长度、轴径参数完全匹配行业通用的安装规范，设计人员在做设备配套时，无需额外改动安装支座的结构，即可直接替换同规格的其他品牌齿轮泵。建模过程中对壳体的壁厚做了针对性优化，在保证16MPa额定工作压力下壳体强度足够的前提下，尽可能压缩壳体的多余壁厚，降低整泵的重量，同时壳体外部设置了加强筋结构，既可以提升壳体的刚性，避免高压工况下出现变形泄漏，又能增大壳体的散热面积，帮助泵体在连续运行过程中散出热量，控制液压油的温升。

　　关于外形尺寸与安装边界，整泵采用轴向布局结构，输入轴从前端法兰中心伸出，轴端设置标准的平键连接位，可直接通过联轴器或皮带轮与动力源连接，侧置的进油口采用BSP螺纹连接规格，可直接匹配标准的液压管路接头，无需额外加工转换接头。安装时需要注意，泵体的最低位置要高于液压油箱的最低油位，保证停机状态下泵体内留存有部分液压油，避免启动时出现干磨，同时安装法兰与动力端的连接面要保证同轴度误差在允许范围内，防止输入轴受到额外的径向力，加速轴承与密封件的磨损。整个模型的内部流道做了平滑过渡处理，没有突兀的直角转折，可降低油液在泵内流动的压力损失，齿轮两端的压力补偿结构可以在高压工况下自动补偿齿轮端面的间隙，长期运行后即使出现轻微磨损，也能保持稳定的容积效率，不会因为磨损导致输出流量快速下降。
