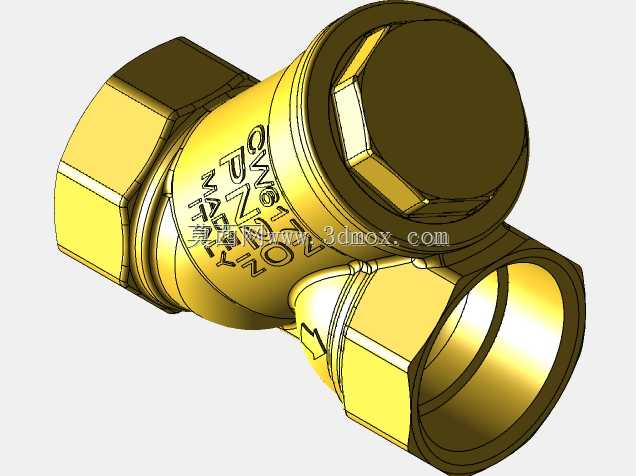

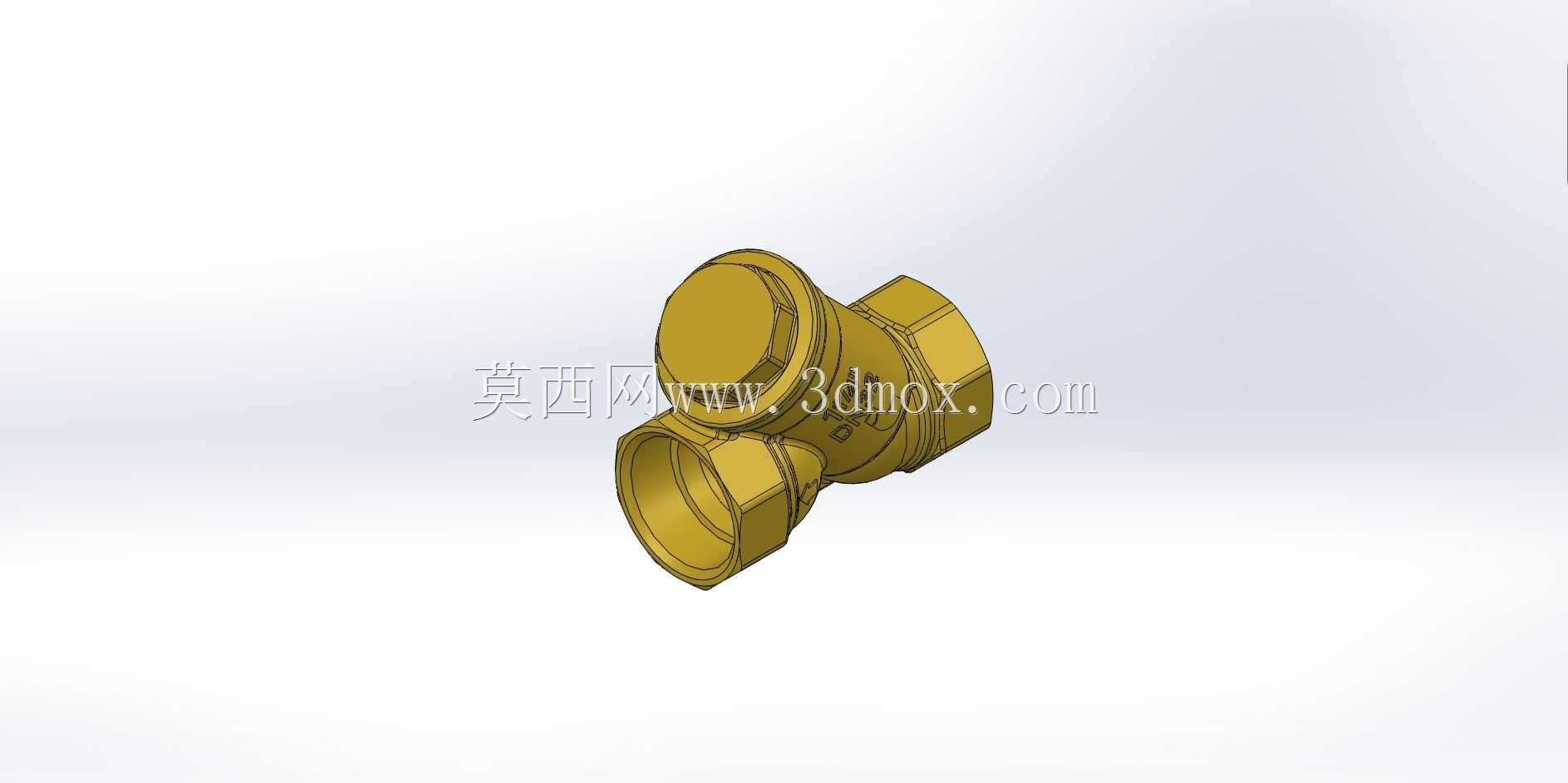

1又1/4英寸BSP螺纹Y型黄铜滤光镜结构

　　在工业流体管路配套的仪表测量回路里，这类Y型结构的滤件是很常见的保护类部件，很多人容易把它和普通管路Y型过滤器混淆，但它的核心作用除了基础的介质杂质截留，还要兼顾测量端的光路滤光需求，多用于带光学检测原理的流量、浊度传感器前端配套，避免管路内的焊渣、金属碎屑、密封带残段随介质冲入测量腔，刮花光学镜片，同时过滤特定波段的杂光干扰，保证传感器的测量精度稳定。从结构设计逻辑来看，采用Y型斜置滤腔的布局是经过多场景验证的，相比直通式过滤结构，这种斜向的滤腔可以在不截断主管路介质流通的情况下，预留出滤件的拆装空间，日常维护的时候只需要拧下斜腔端的封盖，就能取出内部的滤片或者滤网做清理，不需要把整个部件从管路上拆下来，大幅降低运维的工作量。

　　主体采用黄铜锻压成型的工艺路线，也是考虑到民用供水、小型气动回路、低压液压检测回路的通用适配性，黄铜的切削性能好，螺纹加工的精度容易保证，而且在常规水基介质、低压压缩空气环境下的抗锈蚀能力足够，不需要额外做表面防腐处理就能满足多数工况的使用要求，成本也比不锈钢材质低不少，适合批量配套在通用类传感器产品上。接口采用1又1/4英寸BSP管螺纹，也就是常用的惠氏管螺纹标准，这种螺纹在英标体系的管路、出口类设备上应用非常广泛，螺纹的密封锥度设计可以配合生料带或者密封胶实现可靠的低压密封，不需要额外加装密封垫片就能满足16bar以下工作压力的密封要求，安装的时候只要注意螺纹的拧入深度，控制在3到5个有效牙距就能避免螺纹胀裂阀体的问题。

　　从安装边界尺寸来看，两个直通接口的中心距控制在同通径阀门的常规尺寸范围内，和现有管路的安装空间兼容性很好，不需要额外调整管路的支架位置，斜向的滤腔端预留的扳手操作空间也足够，不管是用活动扳手还是专用的套筒扳手，都能顺利拆装端盖，不会和旁边的管路或者阀件产生干涉。内部的滤件安装槽做了台阶定位设计，滤片装入之后会被台阶和端盖的压紧面牢牢固定，不会因为介质的长期冲刷出现移位或者倾斜，保证所有通过的介质都能经过滤件处理，不会出现旁通漏滤的情况，端盖和阀体的配合面做了精加工，粗糙度控制在Ra1.6以下，配合紫铜密封垫就能实现无泄漏密封，即使在长期带温的工况下也不会出现密封失效的问题。在实际选型配套的时候，

　　要注意这个部件的流通通径是和1又1/4英寸BSP螺纹的通径匹配的，额定流量下的压力损失控制在0.02MPa以内，不会对整个管路的压力平衡造成明显影响，适合安装在传感器前端的直管段上，安装位置要预留至少100mm的侧向操作空间，方便后期维护的时候拆取滤件，不要把滤腔的朝向安装在正下方，避免长期积攒的杂质在重力作用下堵死滤孔，一般建议斜向45度朝下安装，既可以让杂质自然沉降在滤腔底部，又不会因为杂质堆积直接覆盖滤面影响流通。建模的时候要注意黄铜件的拔模斜度设置，锻压成型的外表面拔模斜度控制在1度到1.5度之间，螺纹部分要严格按照BSP螺纹的牙型参数建模，不要和NPT螺纹的参数混淆，避免后期出加工图纸的时候出现螺纹标准错误，内部的流道要做圆角过渡，减少介质流通的阻力，避免出现直角结构造成的湍流，影响后端传感器的测量稳定性。
