电液换向方向控制阀三维结构设计

　　在重型液压系统的回路搭建中，大流量工况下的方向切换一直是设计环节需要重点考量的部分，常规电磁换向阀受限于电磁铁推力，通径往往做不大，无法满足大流量执行元件的换向需求，这时候电液换向结构的方向阀就成了选型时的核心选项。这款方向阀采用两级控制结构，上部的小通径电磁阀作为先导级，负责输出控制压力油推动主阀芯动作，下部的大通径主阀承担主回路的通断与流向切换，这种结构设计可以用很小的电磁铁推力，实现大流量主回路的可靠换向，解决了大流量工况下换向驱动力不足的问题。

　　从实际应用场景来看，这类阀广泛用在冶金设备的液压系统、重型工程机械的主回路、大型压机的液压站、注塑机的锁模与射胶回路中，这些场景的主回路流量往往超过100L/min，部分大吨位设备甚至能到上千升每分钟，直动式电磁阀根本无法推动主阀芯克服液动力完成换向，而电液结构的方向阀，通过先导油的压力作用在主阀芯两端，能提供足够的推力，保证阀芯换向到位，不会出现卡滞或者换向不到位导致的系统压力异常。

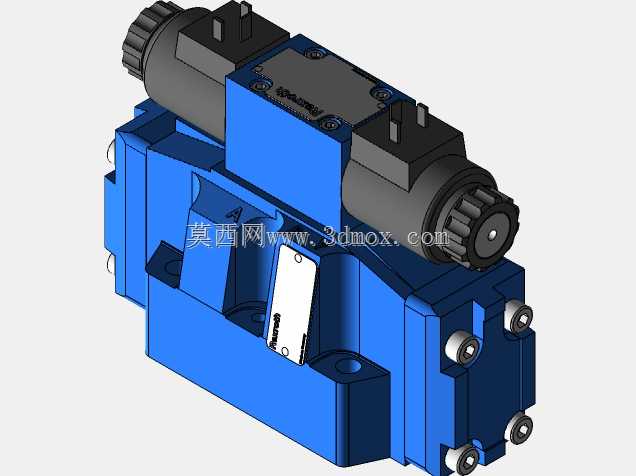

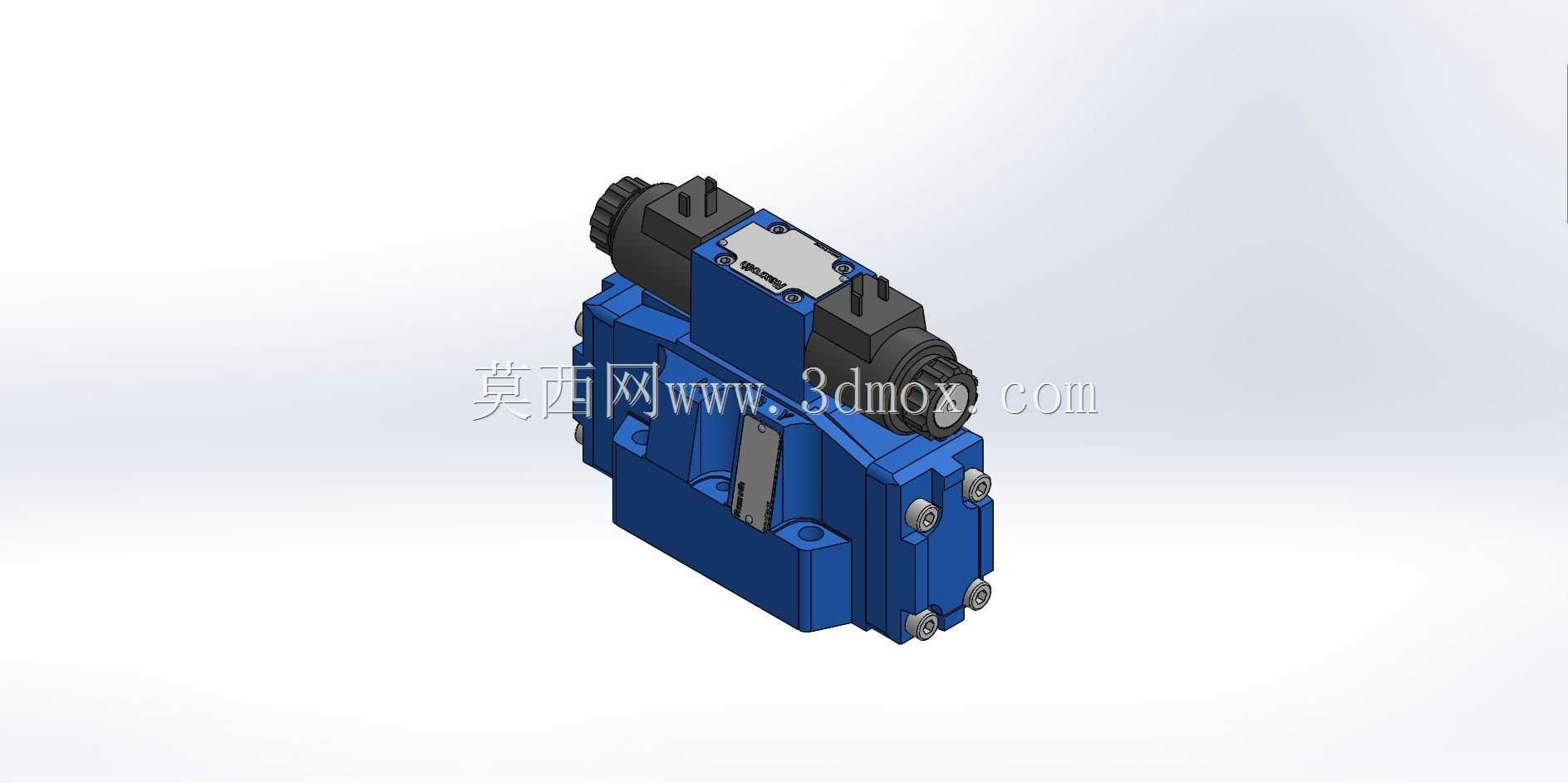

　　设计这款阀的三维结构时，首先要考虑的是安装边界的匹配性，主阀部分采用标准的通径安装面，符合液压阀安装的通用尺寸规范，安装孔的位置、油口的通径尺寸、密封槽的规格都和同通径的常规方向阀保持一致，这样在做液压站集成块设计的时候，可以直接套用标准安装孔位，不需要额外做非标设计，能减少集成块的加工成本，也方便后期的备件替换。主阀体采用锻造流道设计，内部的流道做了平滑过渡处理，减少油液在阀内的压力损失，降低系统发热，这一点在长时间连续运行的液压系统中尤为重要，过大的压降不仅会浪费能耗，还会导致油液温升过快，加速密封件老化。

　　主阀芯的结构设计上，根据不同的中位机能可以适配不同的阀芯节流槽结构，模型里呈现的阀芯结构，在台肩处做了均匀分布的节流槽设计，换向过程中可以通过节流槽的逐渐开启，实现流量的缓慢变化，减少换向冲击，避免执行元件在换向时出现突然的动作冲击，保护管路和连接的机械结构。两端的主阀端盖里集成了复位弹簧，当先导电磁阀失电的时候，弹簧可以推动主阀芯回到中位，保证系统在失电状态下处于预设的安全机能，比如常用的O型机能可以让执行元件保持位置锁定，H型机能可以让系统卸荷，不同的弹簧刚度匹配不同的控制压力范围，保证在允许的控制压力区间内，阀芯都能可靠复位。

　　上部的先导电磁阀采用湿式电磁铁结构，电磁铁的衔铁腔和油液连通，这样可以利用油液实现润滑和散热，提升电磁铁的使用寿命，先导阀的油口和主阀的控制油道内部连通，不需要额外外接控制油管，既简化了管路连接，也减少了外泄漏的风险。在先导阀和主阀的连接面之间，设计了定位销和密封垫结构，保证连接的同轴度和密封性能，不会因为控制油的压力导致结合面渗油。接线部分的电磁铁采用标准的接线盒结构，防护等级满足工业现场的使用要求，接线端子的布局方便现场接线操作，不需要拆解电磁铁主体就能完成接线作业。

　　做三维建模的时候，所有的装配间隙都按照实际加工公差做了预留，比如主阀芯和阀体孔之间的配合间隙，控制在液压阀要求的滑动配合公差范围内，既保证阀芯可以灵活滑动，不会出现卡滞，又不会因为间隙过大导致内泄漏超标。密封件的安装槽尺寸都按照对应规格密封圈的标准尺寸设计，保证密封压缩量在合理区间，不会因为压缩量过大导致密封件过早损坏，也不会因为压缩量不够出现泄漏。阀体上的连接螺栓规格和扭矩要求，都在结构设计时做了强度校核，保证在额定工作压力下，阀体的结合面不会出现翘曲变形，连接螺栓的强度满足压力冲击下的载荷要求。

　　在设备选型做三维布局的时候，这款阀的外形尺寸需要重点考虑，尤其是上部先导阀的接线空间，要预留足够的接线操作距离，不能让周围的管路或者其他阀块挡住接线盒的操作空间。主阀两侧的电磁铁部分，也要预留一定的散热空间，避免长时间工作时电磁铁的热量无法散出，导致线圈过热烧毁。如果是做叠加阀安装的结构，还要注意阀的总高度，和上下叠加的阀件、油路板之间的尺寸匹配，避免出现安装干涉。另外控制油的回油方式，模型结构里支持内部回油和外部回油两种形式，在做系统设计的时候可以根据实际工况选择，比如当主回路回油背压过高的时候，就需要采用外部回油的方式，避免背压推动主阀芯误动作，这部分的螺塞封堵位置在模型上也做了准确还原，方便设计人员在出工程图的时候明确封堵位置。
