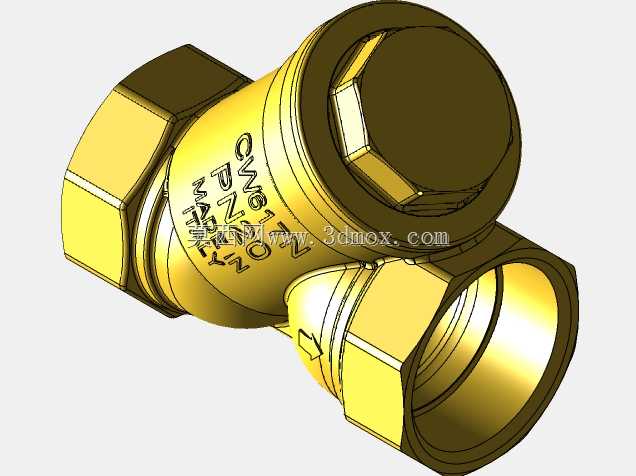

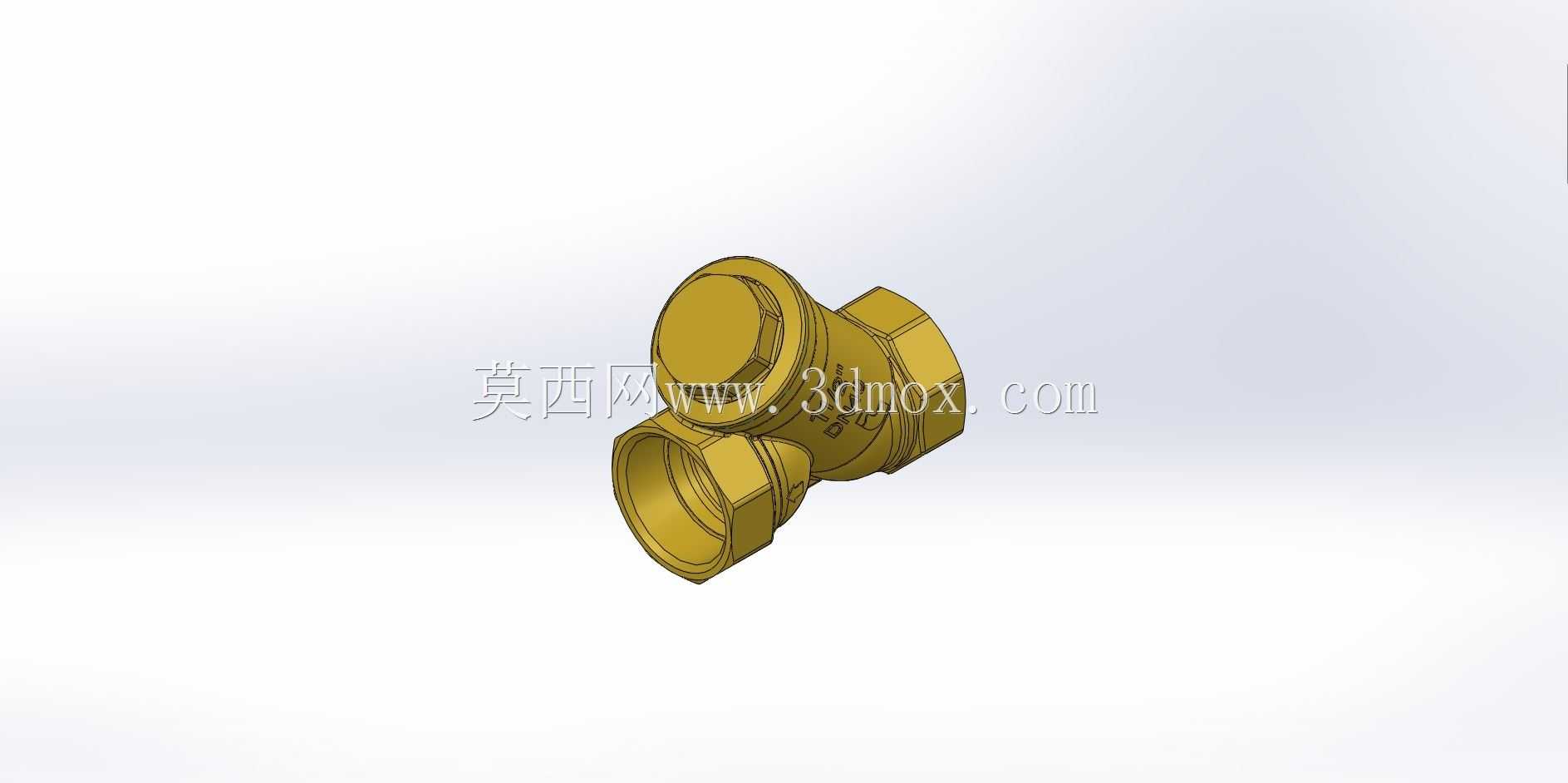

俄标1.5英寸BSP内螺纹Y型滤光结构件

　　在工业流体管路配套的仪表测量支路中，这类Y型结构的滤光件是保障测量精度的核心配套部件，常安装在压力、流量类传感测量元件的前端入口位置，避免管路中裹挟的金属碎屑、密封带残段、锈蚀颗粒等杂质直接冲入测量腔体，刮伤传感膜片或者堵塞测量引压孔，造成测量数据漂移甚至元件损坏。不同于常规直通式过滤件，Y型的斜向滤腔设计可以在不截断主管路介质流动的前提下，通过拆卸端盖完成滤网的清理或者更换，日常维护的操作空间要求更低，适合安装在仪表排布密集、管路间距紧凑的阀组区域。

　　从实际工程选型的角度看，这款1.5英寸BSP螺纹的规格，适配英制密封管螺纹的配套管路，安装时不需要额外焊接法兰，直接通过管螺纹缠生料带或者配合密封垫圈即可完成紧固，安装扭矩控制在合理区间即可保证密封性能，不会因为过力拧接造成铜质阀体开裂。阀体采用黄铜锻压成型的工艺路线，材质本身的耐腐蚀性适配水基介质、低压油气介质、常规惰性气体的输送场景，内壁的流道经过去毛刺处理，介质通过时的局部阻力损失更小，不会在滤腔位置形成明显的紊流区，避免压力波动影响后端仪表的测量稳定性。

　　设计阶段首先要确定的是安装边界尺寸，两端内螺纹的同轴度公差需要控制在IT7级以内，避免安装时出现螺纹别劲的问题，斜向滤腔的倾斜角度设置为45度，既保证滤网有足够的容污空间，又不会让整体结构的外轮廓尺寸过大，和周边并排安装的其他阀件产生安装干涉。滤腔端盖的密封采用梯形螺纹配合紫铜垫圈的结构，相比普通细牙螺纹，梯形螺纹的受力更均匀，多次拆装后也不会出现滑牙问题，紫铜垫圈在压紧后可以填充端盖和阀体结合面的微观不平度，在1.6MPa的常规工作压力下不会出现渗漏。

　　实际应用场景里，这类滤件除了配套仪表测量支路，也会用在小型气动控制回路的前端，过滤压缩空气中夹带的冷凝水和锈渣，保护下游的气动电磁阀、气缸等元件。和塑料材质的过滤件相比，黄铜材质的抗老化性能更强，在工业现场的高温、油污环境下不会出现材质脆化开裂的问题，使用寿命可以达到十年以上。建模过程中需要重点还原螺纹的牙型细节，还有阀体表面的铸造标识位置，端盖和阀体结合面的退刀槽结构也要准确还原，避免后续做装配干涉检查时出现误判，流道的过渡圆角要按照实际加工工艺设置，不能出现直角转折，否则和实际产品的流道形态偏差过大，后续做流体仿真分析时的结果参考价值会大幅降低。

　　安装时需要注意介质流向要和阀体上铸造的箭头标识保持一致，如果反向安装的话，杂质会直接沉积在主管路通道内，不仅起不到过滤作用，还会造成管路通径减小，压力损失异常增大。滤腔的朝向要预留足够的操作空间，保证日常维护时可以用扳手顺利拧开端盖，不需要拆卸周边其他管路元件。在低温环境下使用时，需要配合保温层包裹阀体，避免停机时腔体内存水结冰膨胀造成阀体冻裂。
