异径内外螺纹BSP气动液压转接接头

　　在气动控制回路、小型液压动力单元、仪表测量管路的现场布设中，不同通径、不同螺纹形式的管路对接一直是管路装配环节的高频需求，这类异径内外螺纹转接件的应用场景覆盖了从车间自动化产线气源分配、小型液压站油路转接，到实验室压力校验台的仪表连接等多个工程场景，是管路系统中看似微小却直接影响系统密封可靠性、装配便捷性的基础零件。

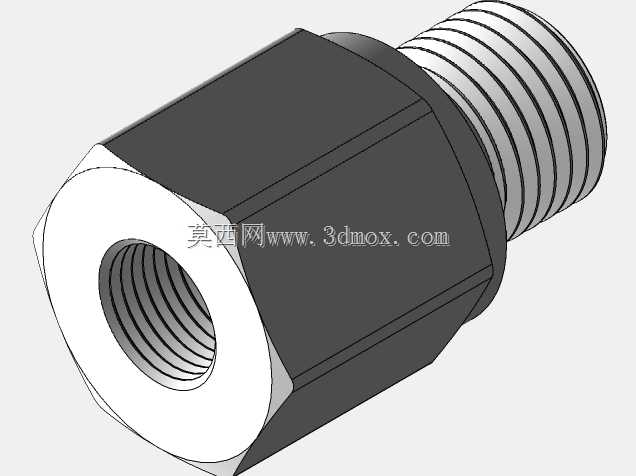

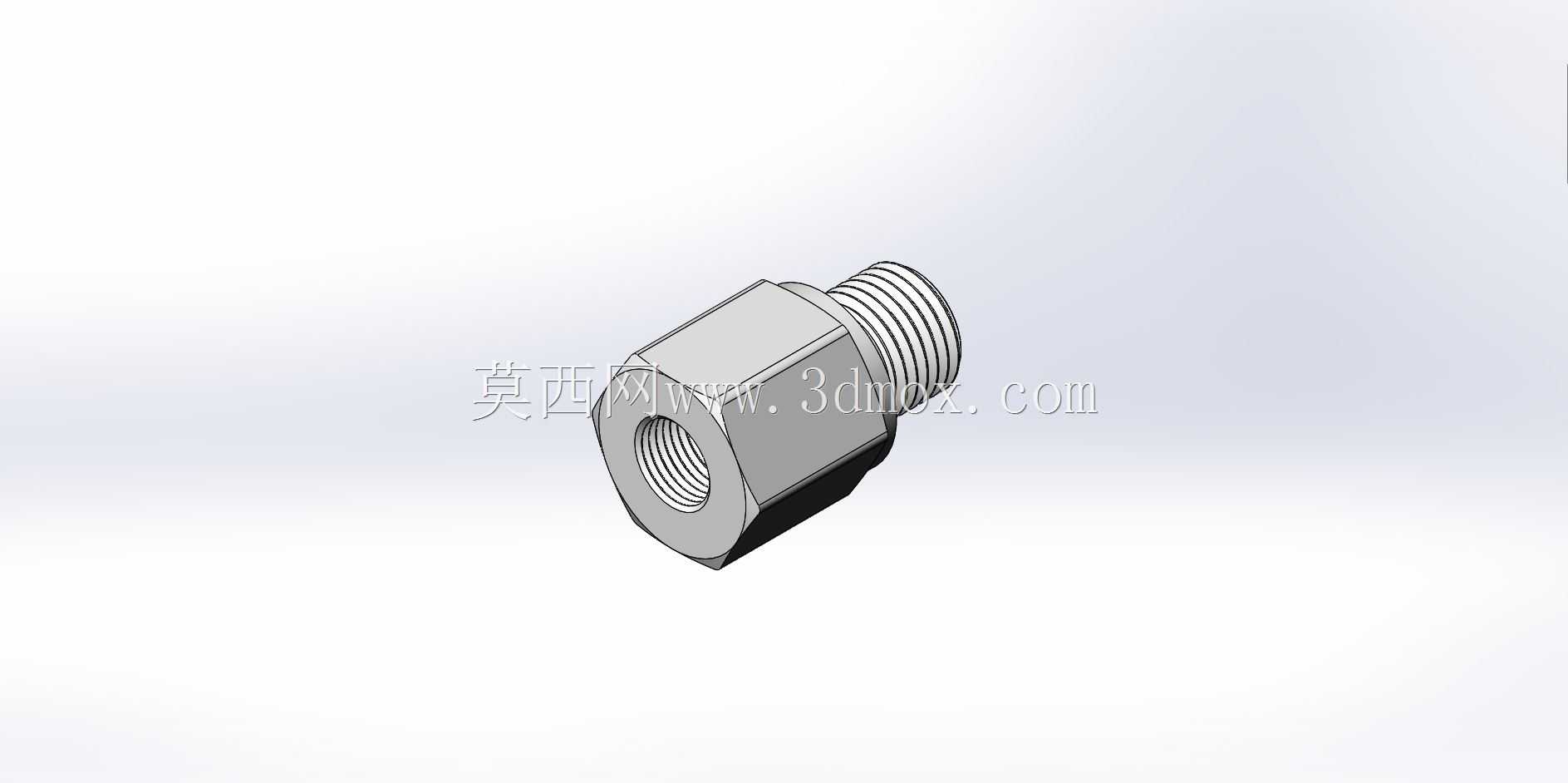

　　这款转接接头采用外螺纹与内螺纹组合的异径结构，一端为1/4英寸BSP外螺纹，另一端为1/8英寸BSP内螺纹，核心功能是实现两种不同通径BSP螺纹管路的无额外变径配件直接对接，减少管路中接头的堆叠数量，降低管路泄漏点的同时压缩管路安装所需的空间。在实际选型应用中，这类接头常被用于大口径主气源管路向小通径控制支路的转接，比如主气源管路采用1/4英寸通径保证供气流量，分支到小型气动执行器、压力传感器、微型调压阀这类小通径接口元件时，直接通过该接头完成通径过渡，无需额外搭配对丝、补芯等多件配件，装配效率更高，管路布局也更紧凑。

　　从结构设计思路来看，接头主体采用六角棱柱的外形结构，六角的对边尺寸完全匹配标准呆扳手、活动扳手的夹持规格，装配时可以直接用标准工具施加拧紧力矩，无需定制专用工装，兼顾了车间现场装配和后期维护拆卸的操作便利性。接头两端的螺纹同轴度是设计中的核心控制要点，建模过程中严格保证内外螺纹的轴线重合度，避免装配后出现管路别劲、密封面偏斜导致的泄漏问题；螺纹段的长度设计也充分考虑了实际装配的密封余量，外螺纹段预留了足够的螺纹啮合长度，配合生料带、密封胶或者组合密封垫圈使用时，可以保证足够的螺纹啮合扣数，满足1MPa以内常规气动系统、低压液压系统的密封压力要求；内螺纹段的深度也匹配标准1/8英寸BSP外螺纹的拧入深度，不会出现螺纹拧入过深顶死或者啮合不足松脱的问题。

　　从安装边界尺寸来看，接头的整体轴向长度控制在紧凑范围内，六角部分的外径小于两端螺纹的外接圆对应的最大轮廓，在狭小的设备内部管路布设场景中，比如阀岛集成安装块旁、小型气动控制柜内部的密集管路排布中，不会因为接头外形过大挤占周边元件的安装空间，相邻接头之间可以保持合理的扳手操作间隙，不会出现扳手无法卡入拧紧的情况。接头的通径设计也做了平滑过渡处理，内外螺纹衔接的内部流道没有突兀的台阶或者锐角，压缩空气或者低压液压油流经时的局部阻力损失更小，不会因为通径突变产生额外的压力降，对于对压力波动敏感的仪表测量回路、小流量控制回路来说，这种平滑流道设计可以有效减少流道紊流对压力测量精度、小流量控制稳定性的影响。

　　在三维建模的细节处理上，六角棱边做了微小的倒角处理，既可以去除加工过程中的锐边毛刺，避免装配时划伤操作人员，也可以在电镀、氧化等表面处理工序中减少棱边处的镀层堆积问题，提升零件表面处理的均匀性。螺纹的起始端和收尾端都做了合理的退刀结构设计，符合常规五金车削加工的工艺要求，不会出现建模结构无法通过常规车削工艺加工的问题，模型的结构完全适配实际量产的加工工艺，不需要额外调整结构就可以直接用于生产加工的工艺参考。

　　这类转接接头在实际使用中，除了常规的气动、液压管路转接，也常被用于小型传感器的安装转接，比如压力变送器、温度传感器的安装接口与现有管路螺纹不匹配、通径不一致时，通过该接头完成过渡安装，不需要对现有管路进行扩孔、攻丝等二次加工，大幅降低现场改造的工作量，也避免了现场加工铁屑进入管路系统造成阀件堵塞、元件卡滞的风险。在设备维护场景中，这类标准规格的转接接头属于通用易损配件，出现密封失效时可以直接快速替换，不需要定制特殊配件，缩短设备停机维护的时间。
