异径BSP内外螺纹转换接头结构设计

　　在流体管路布设、气动系统搭建、液压回路装配以及传感器安装配套的现场作业里，经常会遇到不同管径、不同螺纹制式的管路端口对接需求，这类异径螺纹转换接头就是解决此类对接矛盾的核心基础零件。本次涉及的这款接头，一端为1/4英寸规格内螺纹，另一端为3/8英寸规格外BSP螺纹，专门适配两种不同通径、不同连接形式的管路端口对接场景，在小型气动控制回路、低压流体输送管线、仪表传感器安装配套的工况中使用频率极高。从实际使用场景来看，这类接头常出现在设备气路改造、传感器加装、管路维修替换的作业中，比如在给现有3/8英寸通径的气动主管路加装1/4英寸接口的压力传感器时，不需要对原有管路进行切割套丝改动，直接通过该接头就能完成两种规格端口的密封对接，

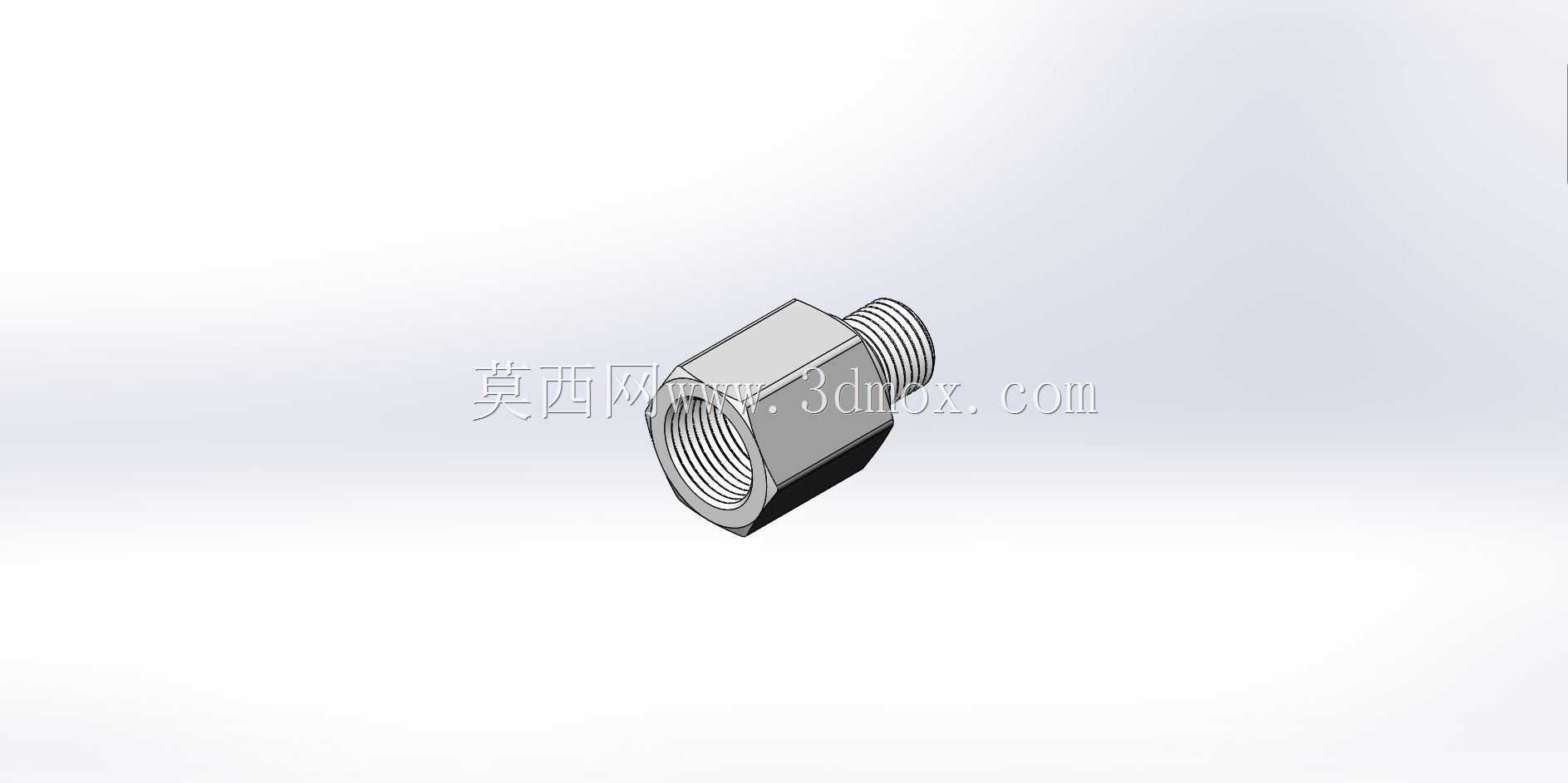

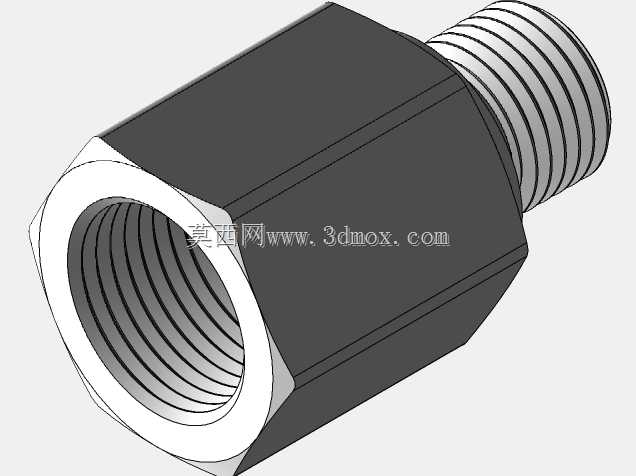

　　大幅降低现场改造的工作量，也能避免管路改动带来的泄漏风险。从功能特性上看，该接头采用六角主体结构设计，主体的六角对边尺寸符合常规手动扳手的夹持标准，现场安装时不需要定制专用工装，使用普通活动扳手或者对应规格的呆扳手就能完成拧紧操作，拧紧过程中受力均匀，不会因为夹持力不均导致接头主体变形。内螺纹端的加工深度满足对应规格螺纹的有效啮合长度要求，能够保证与外螺纹件连接后有足够的螺纹啮合圈数，在额定工作压力下不会出现螺纹脱开、密封失效的问题；外螺纹端的螺纹收尾处做了合理的退刀结构，不会出现螺纹乱牙、拧入不到位的情况，同时外螺纹端面预留了密封件安装空间，可搭配组合密封垫圈或者生料带实现端面与螺纹的双重密封，适配低压气动、液压以及常规水、

　　油类流体的输送密封要求。从设计思路层面，这类接头的建模过程首先要明确两端螺纹的基准尺寸，BSP螺纹作为英制管螺纹的常用制式，其牙型角、螺距、基准直径都有严格的标准规范，建模时需要严格对应标准参数构建螺纹特征，避免出现螺纹配合过松泄漏或者过紧无法拧入的问题。主体的六角结构尺寸需要兼顾扳手夹持空间与整体结构强度，壁厚设计要满足对应压力等级的强度要求，在保证通径满足流量要求的前提下，避免壁厚过薄导致拧紧时开裂，同时也要避免壁厚过大造成材料浪费、整体重量冗余。内螺纹与外螺纹的同轴度是设计时需要重点控制的形位公差，若两端螺纹同轴度偏差过大，安装后会出现管路别劲、局部应力集中的问题，长期使用下容易出现接头断裂或者密封失效的情况，因此建模时需要以主体中心轴线为统一基准，构建两端的螺纹特征与主体结构，保证各段结构的同轴度符合装配要求。从外形尺寸与安装边界来看，该接头整体轴向长度控制在紧凑范围内，不会因为接头长度过长导致安装后管路外伸尺寸过大，在空间狭小的设备内部布设管路时，不会和周边的其他零部件产生安装干涉。六角主体的外接圆尺寸经过合理设计，既满足扳手夹持的操作空间要求，也不会因为外形过大导致相邻接头安装时出现扳手无法就位的问题。内螺纹端的端口做了微小的倒角处理，既能够去除加工后的锐边毛刺，避免安装时划伤操作人员或者密封件，也能在对接外螺纹件时起到导向作用，方便快速对中拧入，提升现场安装的效率。外螺纹端的起始处也做了对应的引导倒角，

　　拧入对应内螺纹端口时能够顺利导入，不会出现螺纹错牙的情况。在实际选型使用时，需要注意该接头的额定工作压力与适用介质范围，不同材质的同结构接头适配的工况存在差异，常规铜制或者不锈钢材质的该类接头可适配大部分常规工业流体工况，若用于腐蚀性介质场景则需要对应选择耐蚀材质的同规格接头。建模过程中对各边角处都做了合理的工艺倒角，没有尖锐的棱角结构，既符合机械加工的工艺要求，也能避免热处理或者使用过程中出现应力集中的问题。这类接头虽然属于小型基础五金件，但在整个流体系统中起到的连接作用至关重要，任何一个接头的密封失效或者结构损坏，都可能导致整个系统的压力异常、介质泄漏，甚至引发设备故障，因此在建模设计时每一处尺寸、每一个结构细节都需要严格对应使用场景的要求，不能因为零件尺寸小就忽略结构合理性与尺寸精度的把控。
