乌达尤尼奥杜普拉18号锁紧接头结构

　　在流体管路系统、小型气动控制回路以及仪表检测管线的布设场景里，这类六角锁紧式接头是解决薄壁管路对接、密封防松需求的常用零件，很多现场做设备改造、管线排布的工程师都接触过类似结构，它不需要额外的焊接工序，靠螺纹旋合的挤压力配合内部密封件就能完成管路固定，在狭小安装空间里的适配性很强。从实际使用场景来看，这类接头常被用在实验室检测设备的气路连接、小型液压站的低压油路对接，还有食品加工设备的洁净流体管路中，因为整体采用六角外形设计，不管是用活动扳手还是定制的开口扳手，都能找到稳定的施力面，不会出现旋拧时打滑磨坏零件表面的问题，很多现场维护人员在更换老化管路时，不需要复杂的专用工具就能完成拆装，能大幅缩短设备停机维护的时间。

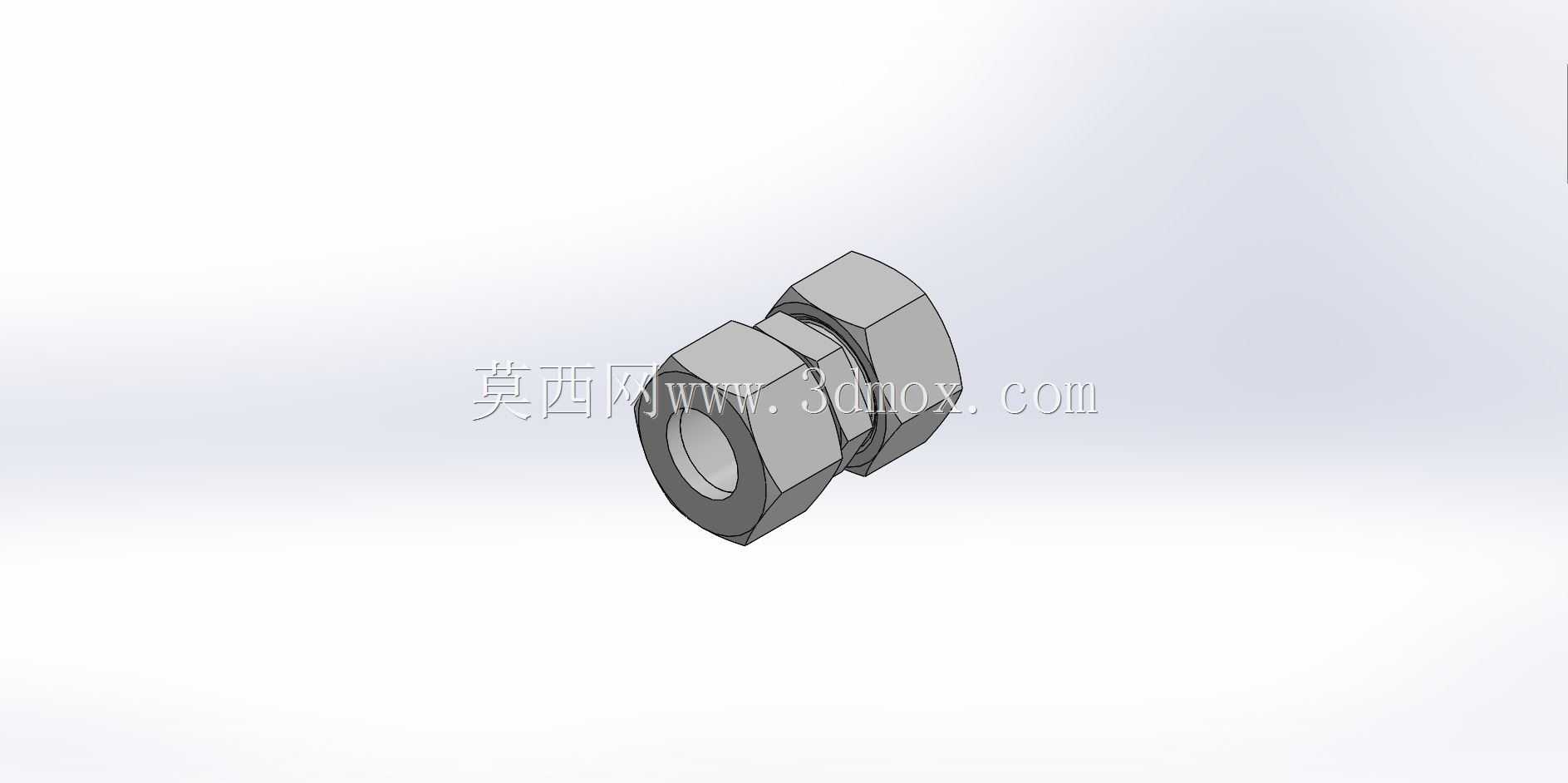

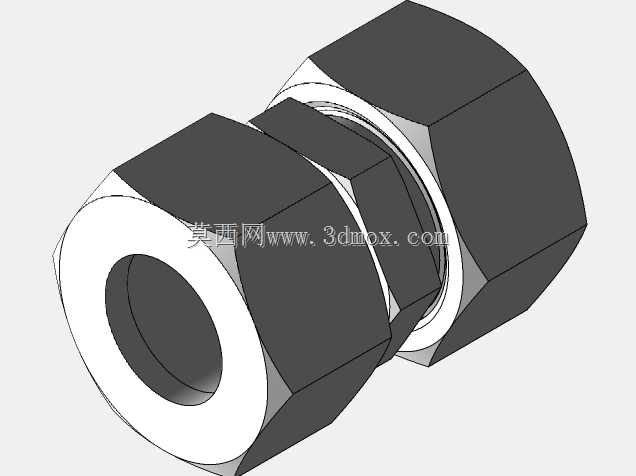

　　从功能特性上看，这款接头采用双六角对向锁紧的结构逻辑，两端的六角块分别对应接入管路的锁紧端和对接端，旋合过程中内部的锥面会逐步挤压套在管路上的密封环，让密封环产生均匀的弹性形变，完全填充接头内壁与管路外壁之间的间隙，既可以防止管路内部的流体泄漏，也能避免外部的灰尘、水汽进入管路污染介质。和常见的单螺母卡套接头不同，它的对向锁紧结构能在设备长期运行产生振动的工况下，保持足够的锁紧力，不会因为持续振动出现螺纹松脱、密封失效的问题，很多在冲压设备、振动料斗周边布设的仪表管线，都会优先选用这类结构的接头，就是看中它的抗振防松能力。

　　在设计思路上，这款接头的建模过程优先考虑了实际加工的工艺可行性，所有的六角棱边都做了极小的倒角处理，既可以去除机加工产生的毛刺，避免安装时划伤操作人员的手部，也能在旋拧过程中让扳手更好地贴合棱面，不会出现应力集中导致棱边崩裂的问题。内部的流道采用等径设计，没有突兀的变径台阶，流体通过时不会产生明显的紊流和压力损失，对于需要精准控制流体压力的检测回路来说，这种流道设计能减少压力波动对检测精度的影响。接头两端的螺纹同轴度公差控制在0.05mm以内，装配后两端接入的管路能保持在同一条轴线上，不会因为同轴度偏差导致管路产生额外的安装应力，避免长期使用过程中管路在应力集中处出现断裂的问题。

　　从安装边界和尺寸配合来看，这款接头的最大外轮廓尺寸适配常用的14号开口扳手，安装时只需要预留出扳手转动30度的操作空间就能完成锁紧作业，在密集排布的管线组里，相邻接头之间只要保持8mm以上的间距，就不会出现扳手干涉的问题。接头的内孔适配外径6mm的硬质尼龙管或者金属毛细管，接入管路的插入深度有明确的限位台阶，安装时只要把管路插到底再锁紧两端的六角块，就能保证密封位置完全到位，不会出现因为插入深度不足导致的密封失效问题。建模过程中所有的配合面都预留了合理的公差带，螺纹部分采用通用的公制细牙螺纹，和市面上同规格的密封环、卡套配件都能通用互换，不需要定制特殊的配套零件，后期维护更换配件的成本很低。

　　很多刚接触管路设计的工程师容易忽略接头的安装空间预留问题，要么把接头排布得过于密集导致扳手无法操作，要么没有考虑锁紧后的六角块转动位置，导致接头和周边的设备钣金、其他管线产生干涉，这款模型在建模时就把锁紧后的六角块最终位置做了明确的装配参考，设计人员在做整体管线排布时，可以直接调用模型模拟装配过程，提前核对安装空间是否足够，避免后期加工装配时出现干涉问题。另外接头的外形做了均匀的壁厚设计，最薄处的壁厚也能满足1.6MPa的工作压力要求，在常规的低压流体回路中不需要额外做强度校核，能减少设计阶段的重复计算工作量。
