UDA-都柏林20模式卡套式液压管接头

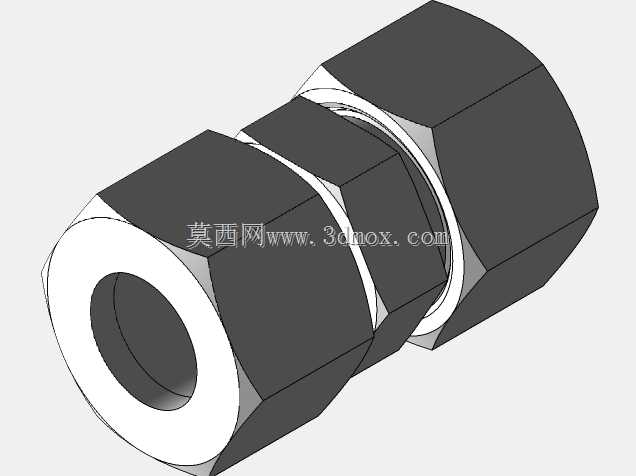

　　这类卡套式管接头在流体管路系统里承担着管路对接、密封防漏的核心作用，常见于液压站油路排布、气动控制回路搭建、仪器仪表取压管路连接这类对密封可靠性、拆装便捷性有较高要求的场景，不需要额外焊接或者套丝，现场装配时仅需按规范扭矩拧紧螺母即可完成密封，后期管路维护拆卸也不会破坏原有管路结构，在中小通径的中低压流体输送场景里应用占比很高。从结构设计来看，该接头采用对称式外六角主体搭配两端卡套锁紧螺母的结构，中间的六角主体是装配时的受力卡位部位，方便使用开口扳手或者活动扳手夹持固定，避免拧紧过程中主体跟转扭曲相邻管路；两端的内孔为光滑圆柱通孔，流通截面无突变，能最大程度降低流体经过时的局部压损，避免管路内出现紊流、气蚀这类影响系统稳定性的问题。

　　卡套密封的核心设计逻辑是依靠螺母拧紧时的轴向推力，让前端带刃口的卡套产生径向收缩变形，刃口均匀切入对接管路的外壁，同时卡套的密封锥面和接头主体的内锥面紧密贴合，形成两道独立的密封防线，既可以防止管路内流体向外泄漏，也能承受一定的管路轴向拉脱力，在系统存在小幅压力波动、管路轻微振动的工况下也能保持密封性能稳定。外形尺寸方面，这类接头的安装边界主要由中间六角的对边尺寸、两端螺母的最大外圆直径、接头总长度三个参数决定，排布管路时需要预留足够的扳手操作空间，避免相邻接头间距过小导致扳手无法卡入螺母，无法达到规定拧紧扭矩；两端的接管孔径匹配对应外径的硬管，常见适配的管路材质包括紫铜管、精密无缝钢管、尼龙硬管这类管壁厚度均匀、

　　外圆尺寸精度较高的管材，装配前需要保证接管切口平整、无毛刺、外圆无纵向划痕，否则会直接影响卡套刃口的切入效果，埋下泄漏隐患。实际选型使用时，需要根据系统的工作压力、流体介质特性、环境温度范围匹配对应的接头材质，常规工况下采用碳钢表面镀锌处理的接头即可满足防锈和强度要求，腐蚀介质场景则需要选用304或者316不锈钢材质的版本，避免接头本体被介质腐蚀出现穿孔泄漏。装配过程中需要注意，卡套式接头不建议反复拆装，多次拆装后卡套刃口会出现磨损变形，密封性能会明显下降，维护时如果需要拆卸管路，建议检查卡套状态，若刃口已经出现卷边、变形情况，需要更换新的卡套后再重新装配，避免投入使用后出现泄漏故障。这类接头的结构没有多余的活动部件，整体刚性好，

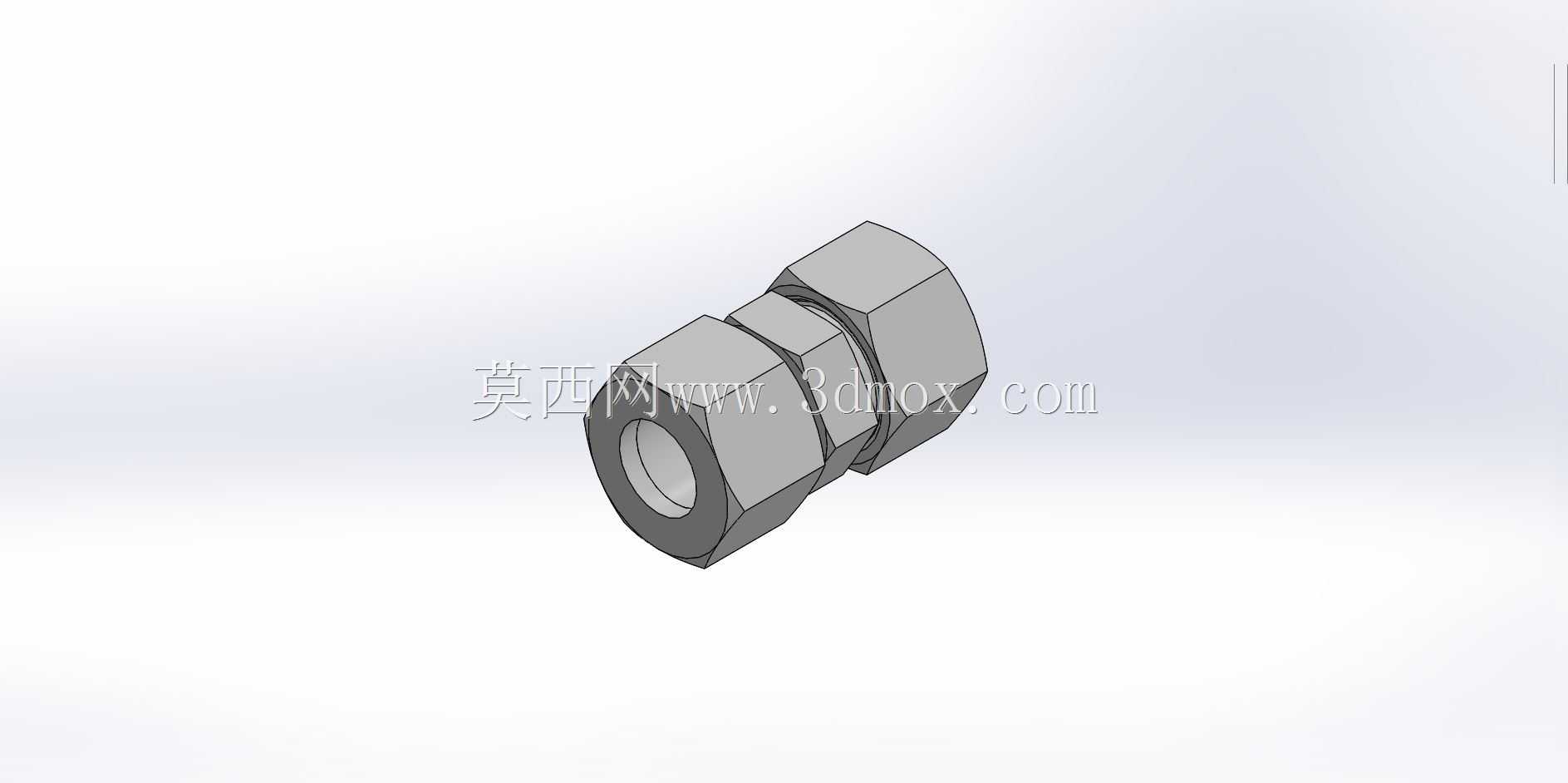

　　抗振动性能优于传统的扩口式接头，在机床液压系统、自动化设备气动回路、实验室气体管路、传感器取压管路这类场景中，能够长期稳定工作，减少后期管路维护的工作量。设计三维模型时，重点还原了接头的内锥面角度、卡套的刃口角度、六角的对边尺寸、螺纹的配合公差这些关键装配特征，保证模型导入装配环境后，可以直接模拟管路排布，检查相邻部件的干涉情况，提前预判安装时可能出现的空间不足问题，减少现场装配时的改管工作量。
