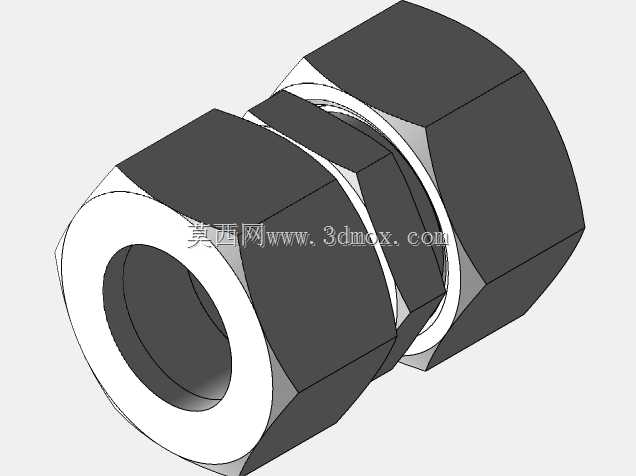

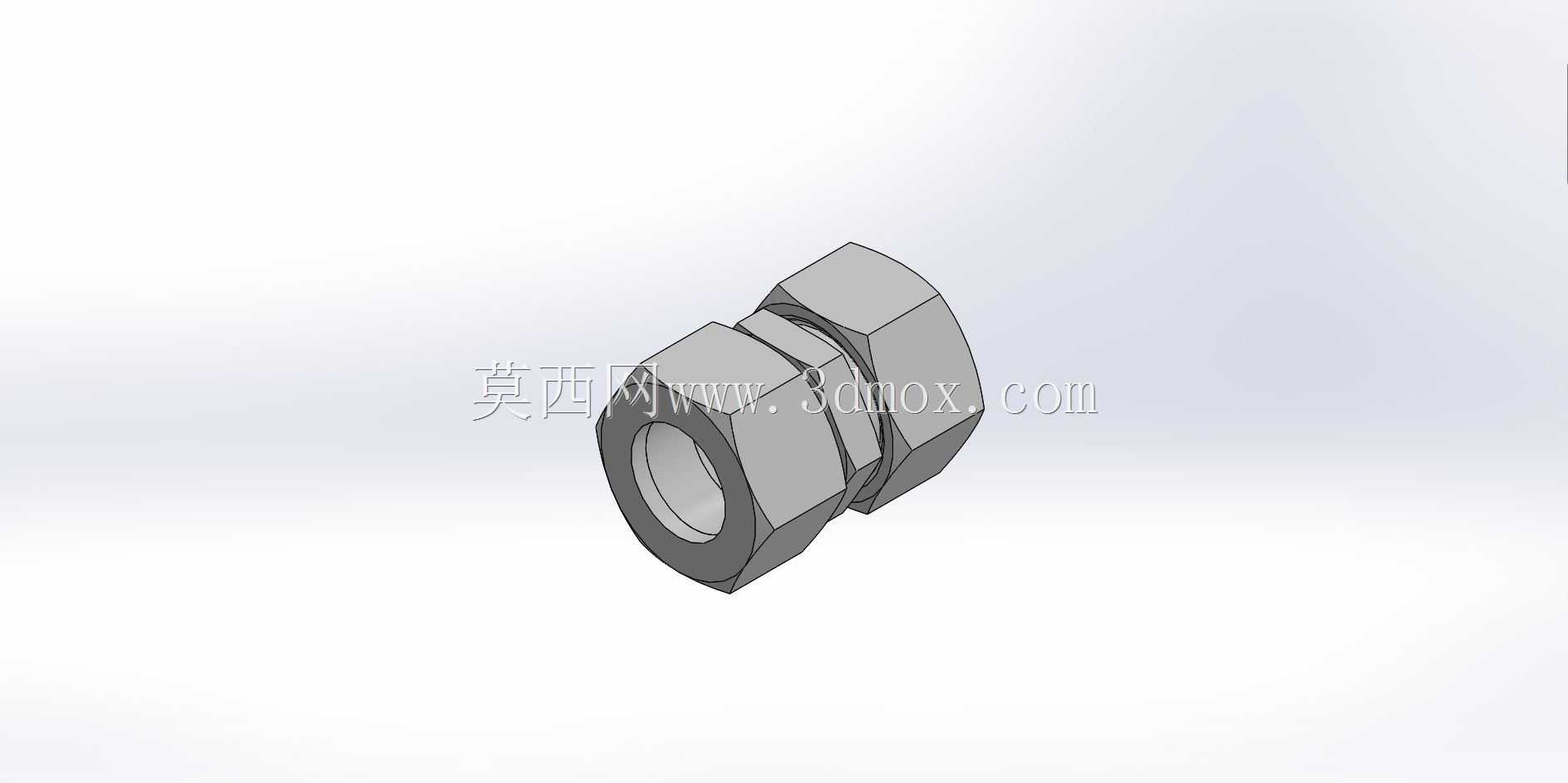

双卡套式直通液压管路连接接头

　　在流体管路系统的搭建过程中，这类双卡套结构的直通接头是中小管径硬管连接场景里的核心连接件，常见于液压站油路排布、气动控制回路、仪器仪表引压管线、实验室气路布设等场景，承担着两段同规格硬管的对接导通功能，同时要保证连接位置的密封可靠性，避免管路内的流体介质出现泄漏问题。从结构设计来看，该接头采用对称式的双卡套锁紧结构，主体为中间带六角拧转位的直通柱体，两端内部加工有适配卡套的锥面密封腔，配套的前后卡套在螺母拧紧过程中会逐步切入硬管外壁，同时在锥面挤压下产生均匀的形变，既实现硬管的轴向锁紧固定，抵抗管路运行过程中的振动拉扯、压力脉冲带来的轴向脱开力，又能通过卡套与锥面、管壁的紧密贴合形成多道密封屏障，相比传统的扩口式、焊接式接头，

　　不需要对管材端部做扩口、焊接预处理，安装操作更简便，也能避免焊接带来的焊渣残留、管路变形等问题，后期维护拆卸后也可以重复安装使用，降低管路改造的成本。设计过程中首先要匹配对应管材的外径公差，接头两端的内孔通径要和管材内径保持一致，减少管路内部的流体阻力，避免通径突变带来的压力损失、紊流噪声问题；中间的六角拧转位的对边尺寸要符合标准紧固件的扳手适配尺寸，方便现场使用普通开口扳手、活动扳手完成拧紧操作，六角位的厚度要满足拧紧力矩下的强度要求，避免拧转过程中出现棱角崩损、本体变形的问题。两端的外螺纹和配套螺母的螺纹配合要选用合适的公差带，保证螺母拧动顺畅无卡滞，同时螺纹的有效啮合长度要满足锁紧行程要求，

　　确保卡套能在螺母推进过程中到达最佳的锁紧密封位置。接头内部的锥面角度要和卡套的配合角度精准匹配，角度偏差控制在合理公差范围内，否则会导致卡套形变不均，出现密封失效、锁紧力不足的问题。从安装边界来看，这类接头安装时需要保证接入的硬管端面切口平整、无毛刺，管材插入接头底部后再拧紧螺母，拧紧过程中要按照对应的力矩要求操作，避免力矩过小导致卡套切入不足密封失效，或是力矩过大导致卡套过度形变切割管壁、螺纹滑牙损坏。接头安装后占用的径向空间以中间六角位的对边尺寸为最大边界，轴向长度为两端螺母拧紧后的总长度，在排布管路时需要预留足够的扳手操作空间，避免相邻管路、设备部件干涉扳手的拧转动作。实际使用过程中，这类接头可以适配金属硬管、

　　硬质尼龙管等多种管材，根据输送介质的不同可以选择碳钢镀锌、不锈钢、铜镀镍等不同材质的版本，满足油压、气压、腐蚀性流体等不同工况的使用要求，在中低压的流体管路系统中，这种双卡套直通接头的连接可靠性远高于普通的快插接头，能够承受一定的管路压力波动和设备振动，长期使用也不容易出现泄漏问题，是工业管路系统里应用非常广泛的基础连接件。建模过程中需要重点还原卡套的刃口角度、内部锥面的锥度、螺纹的标准牙型、六角位的尺寸精度，保证模型可以直接用于管路排布的干涉检查、装配模拟，也可以作为接头选型的三维参考，帮助设计人员在设备设计阶段准确预留管路连接的安装空间，避免后期生产装配时出现尺寸不匹配、安装干涉的问题。
