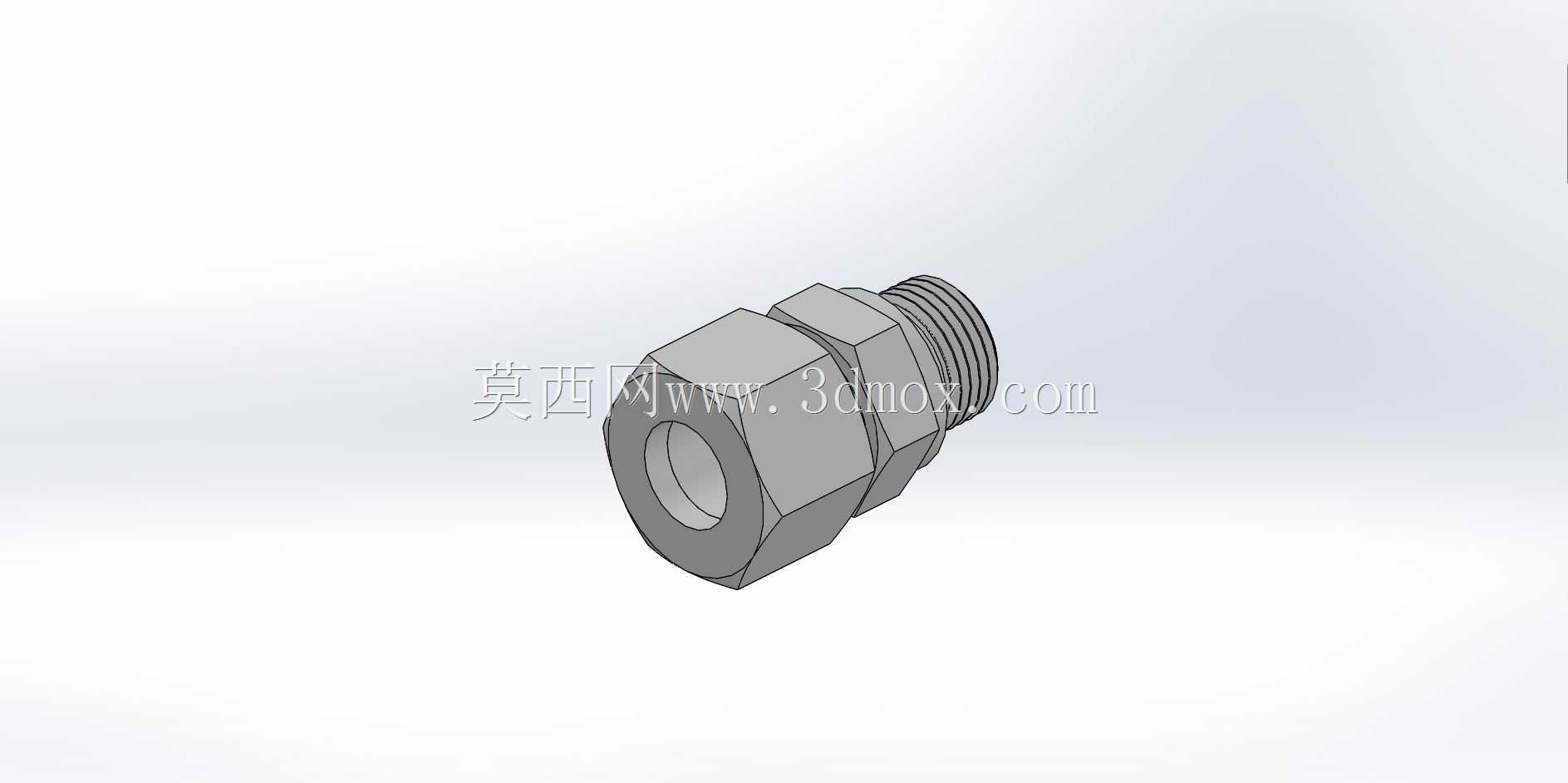

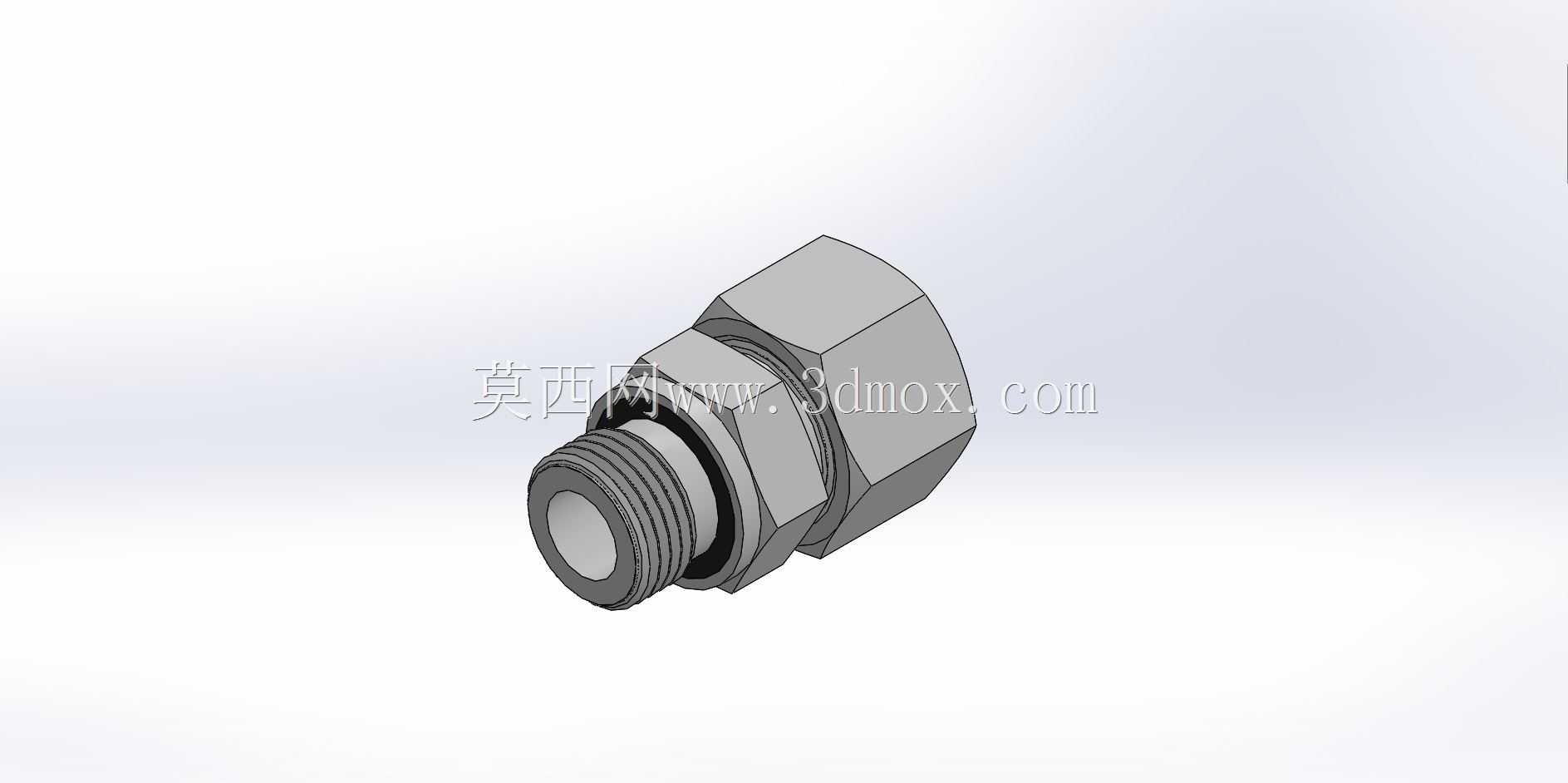

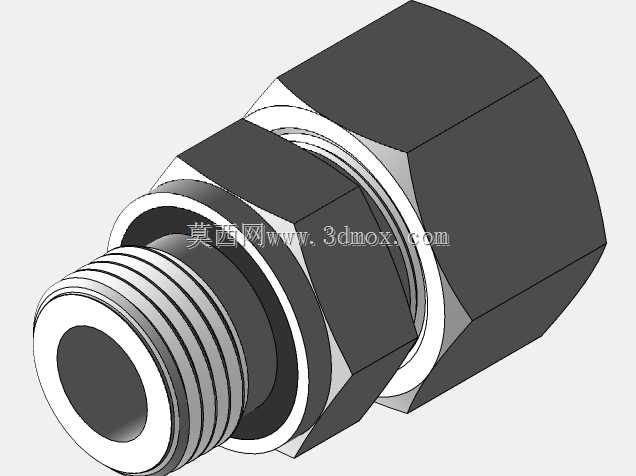

16帕X1/2英寸BSP外螺纹直通管接头

　　在液压与气动管路的布设作业中，这类外螺纹直通管接头是管路系统里最常见的连接元件之一，主要承担硬质管路、高压软管与阀块、泵体、执行元件端口之间的刚性过渡连接任务，在机床液压站、工程机械液压管路、工业自动化气动系统、流体输送管线中都有极高的使用频次。不同于普通低压水管接头，这款接头适配16帕额定工作压力的管路工况，连接端采用1/2英寸BSP英制管螺纹，这类螺纹在进口液压设备、欧系气动元件上应用广泛，密封可靠性经过长期工业场景验证，搭配配套的密封垫圈可实现无渗漏的刚性连接。从结构设计来看，接头采用六角主体加外螺纹端的经典布局，六角段的对边尺寸严格遵循标准管接头的扳手空间要求，安装时可使用普通开口扳手或套筒直接施加扭矩，无需特制工装，

　　外螺纹端根部预留了密封件安装槽位，可放置组合密封垫圈或者O型圈，避免螺纹旋合时出现硬密封渗漏的问题。接头另一端的卡套衔接结构，可适配对应外径的金属硬管或者高压软管扣压连接，安装时只需将管路插入接头内孔，旋紧锁紧螺母即可完成管路固定，拆装维护时无需破坏原有管路布局，可反复拆装多次仍保持密封性能。在实际选型应用中，这类接头的安装边界需要重点关注，六角段的轴向长度决定了阀块安装面的预留空间，螺纹旋合深度需要匹配对应端口的内螺纹长度，避免旋合过浅导致密封失效，或是旋合过深顶坏阀块内部流道。接头的内孔通径与1/2英寸BSP螺纹的通径保持一致，不会出现通径缩径导致的管路压损增大问题，可满足额定压力下的流体流量输送需求，不管是液压油、

　　压缩空气还是一般性的工业流体输送，都能保持稳定的通流能力。从建模还原的角度来看，这类标准件的三维建模需要严格把控各段尺寸的公差配合，螺纹段的牙型、螺距需要符合BSP螺纹的标准参数，六角段的对边、对角尺寸误差需要控制在标准件公差范围内，密封槽的宽度、深度要匹配对应规格的密封件尺寸，内孔的同轴度需要保证与螺纹轴线的偏差在允许范围内，避免安装后出现管路偏斜、应力集中的问题。在设备管路装配阶段，这类接头的排布直接影响整个管路系统的布管美观度与后期维护便利性，设计时需要提前预留足够的扳手操作空间，避免相邻接头间距过小导致扳手无法卡入，同时要考虑管路走向的弯曲半径，避免接头处承受额外的管路弯曲应力，长期受压出现接头断裂或者渗漏的问题。

　　在高压工况下使用时，接头的材质强度需要匹配系统压力等级，这类16帕压力等级的接头一般采用碳钢镀锌或者不锈钢材质，表面处理具备一定的防锈能力，可适应一般工业车间的使用环境，若在腐蚀工况下使用则可更换不锈钢材质的同规格接头，安装尺寸完全通用无需重新设计适配。不同于焊接式管接头，这类卡套式直通接头不需要现场焊接作业，安装时无明火、无焊渣残留，对安装现场的要求更低，尤其适合设备后期维护、管路改装的场景，可大幅缩短管路拆装的作业时间，降低维护成本。在三维装配设计中，调用这类标准接头模型时，需要准确匹配两端的连接接口尺寸，螺纹端的配合面要与阀块安装面完全贴合，锁紧螺母端要预留出螺母旋紧的轴向移动空间，避免装配时出现干涉问题，同时可在模型中提前添加密封件的装配位置，方便后续生成BOM表时统计密封件的规格数量。
