16帕3/4英寸BSP外螺纹直通管接头结构

　　在液压与气动管路布设场景中，这类直通外螺纹管接头是管路系统里实现不同管径、不同连接制式管路对接的核心基础元件，常应用在工业液压站、流体输送管线、仪器仪表配套的管路连接环节，承担着管路通断对接、密封防漏、维持管路连接刚性的作用。从实际工况适配角度看，该接头针对16帕工作压力等级的管路场景设计，适配3/4英寸BSP制式螺纹的连接端口，这类BSP螺纹属于英制管螺纹范畴，在进口工业设备、欧标流体输送系统中应用占比极高，很多引进的液压设备、仪器仪表的管路接口都采用该螺纹制式，做设备备件替换、管路改造时，这类接头是不可或缺的连接件。

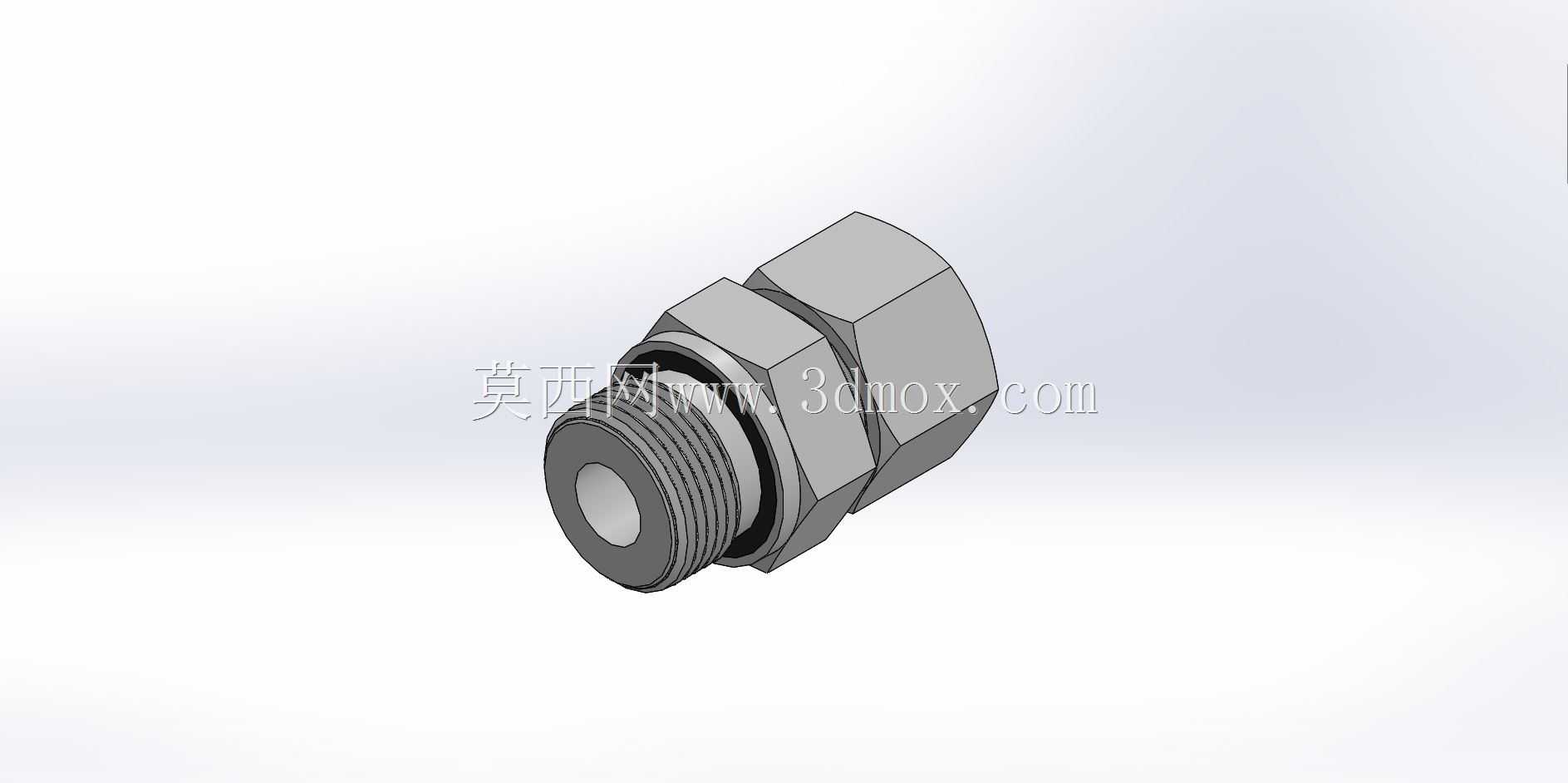

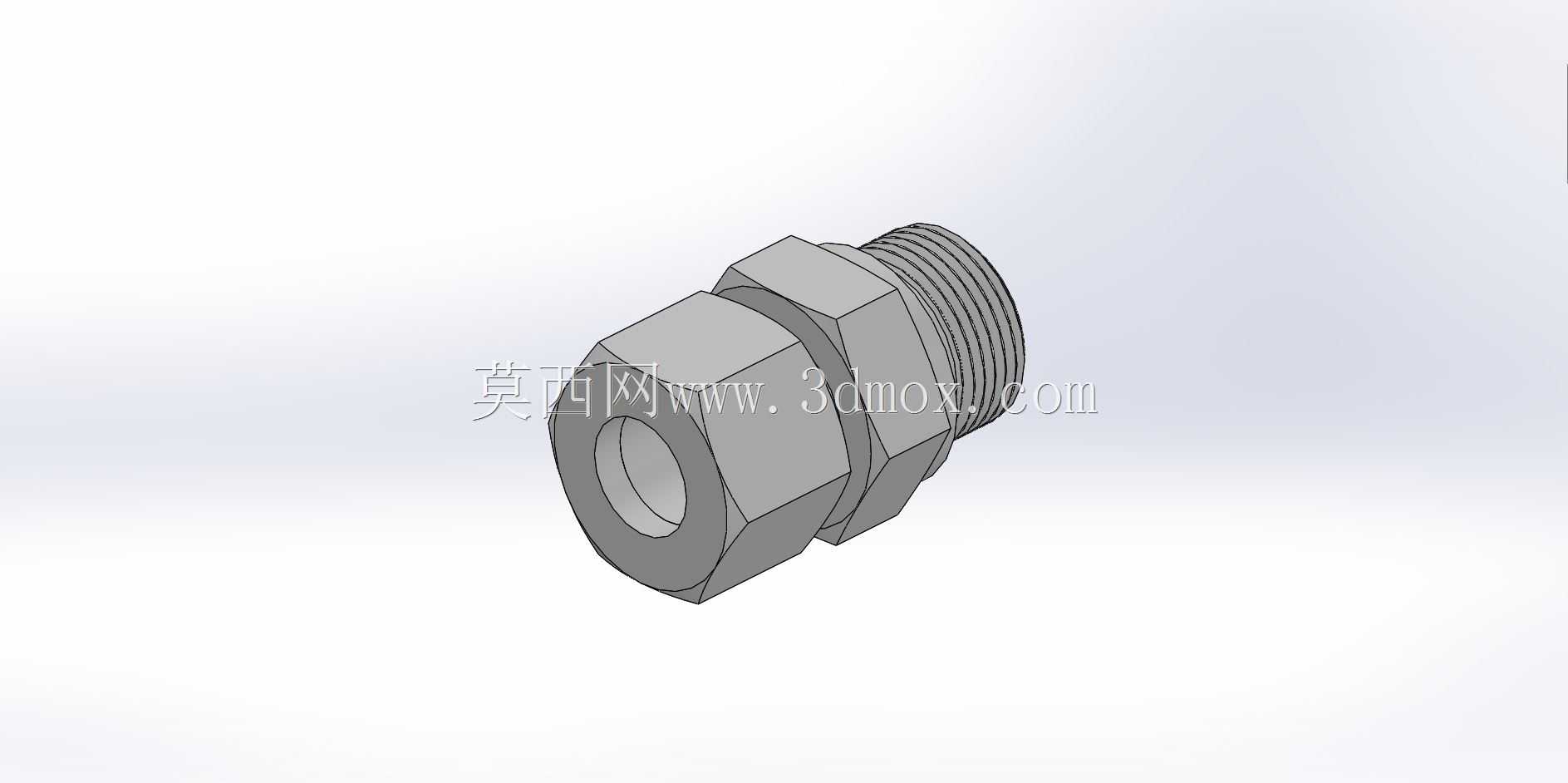

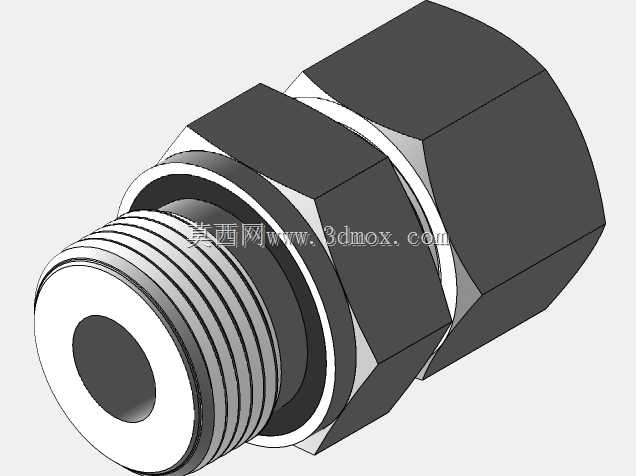

　　从结构设计逻辑来看，接头采用六角主体加锁紧螺母的组合结构，主体端的外螺纹用于和设备本体或者固定管路端的内螺纹端口对接，锁紧螺母侧用于接入对应规格的硬管或者软管，通过螺母旋紧时的挤压力让接头内部的密封环与接入管材外壁紧密贴合，实现径向密封，避免管路内流体泄漏。设计时特意将主体的六角对边尺寸做了适配标准扳手操作的尺寸优化，现场安装时不需要特制工装，用普通活动扳手或者对应规格的呆扳手就能完成拧紧操作，安装扭矩控制在对应管径螺纹的标准扭矩区间即可，既不会因为扭矩过大造成螺纹滑牙，也不会因为扭矩不足导致密封失效。

　　从安装边界维度考量，该接头的轴向总长度控制在紧凑区间，在管路布设空间局促的场景下，比如仪器仪表舱内部、设备阀组的密集安装区域，不会因为接头长度过长挤占周边元件的安装空间，六角主体的最大外径也做了最小化设计，相邻接头安装时不会出现扳手空间干涉的问题。接头的内孔通径和3/4英寸BSP螺纹的通径做了等径匹配，管路内流体经过接头时不会出现通径突变造成的流阻增大、压力损失超标的问题，对于输送液压油、低压水、惰性气体等介质的管路来说，这种等径设计能有效降低管路系统的能耗，减少介质在接头位置的紊流现象。

　　在实际选型应用中，需要注意该接头适配的管材外径要和锁紧端的夹持范围匹配，接入硬管时要保证管端切口平整无毛刺，避免划伤内部密封件，接入软管时要搭配对应的衬芯使用，提升软管连接的抗拔脱能力。接头的金属本体采用常规碳钢材质做表面防锈处理，能满足常规工业环境下的使用需求，在有腐蚀性介质的场景中也可以更换同结构的不锈钢材质版本，但整体连接尺寸、安装边界完全一致，不需要重新调整管路布设空间。这类直通接头在管路系统中虽然属于小型基础元件，但却是决定整个管路系统密封可靠性的关键部件，建模时对螺纹牙型、密封槽位置、六角对边尺寸的精度把控，会直接影响后续实际加工出来的接头的装配适配性，要是螺纹同轴度偏差过大，安装时会出现螺纹偏扣、拧紧后密封面倾斜泄漏的问题，要是锁紧螺母的内锥面角度偏差过大，会导致密封环压缩量不足或者过度压缩失效，因此建模过程中每一处配合尺寸都严格遵循对应管螺纹标准和管路附件的尺寸规范，确保模型导出的工程图能直接用于加工生产，也能用于管路系统的整体装配干涉检查，提前预判现场安装时可能出现的空间冲突问题。
