外啮合齿轮液压动力单元结构设计

　　在液压系统的动力源选型环节，外啮合齿轮泵凭借结构紧凑、抗污染能力强、转速适配范围宽的特性，长期占据中低压液压回路的核心动力位，这类元件常见于工程机械的辅助动作回路、小型农机的液压提升系统、机床夹具的夹紧供油单元，甚至是物流搬运设备的转向助力系统中，和柱塞泵、叶片泵相比，它对油液清洁度的容忍度更高，日常维护成本更低，在工况相对粗放、连续作业时长不稳定的场景下适配性极强。

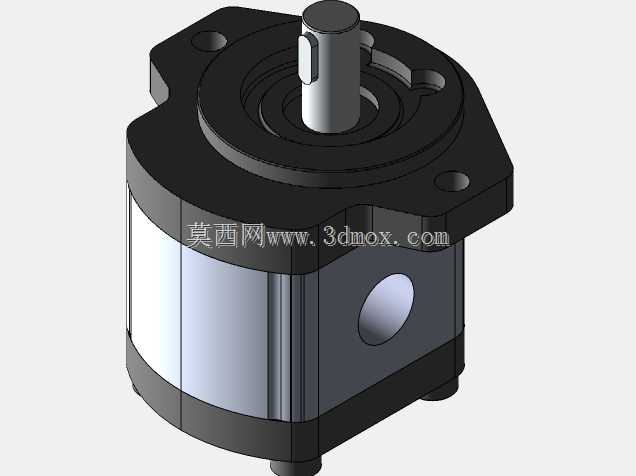

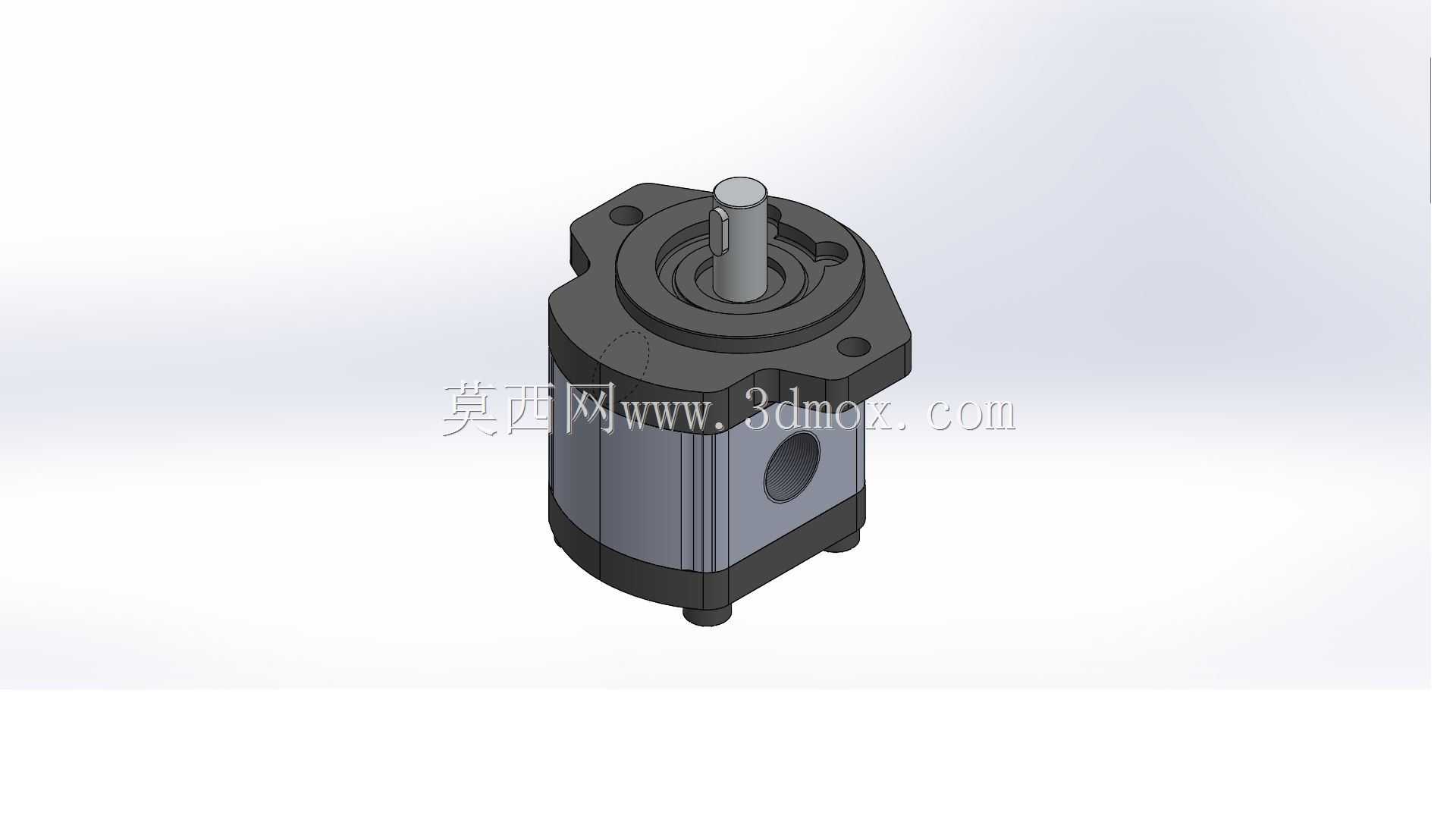

　　从结构设计逻辑来看，这款齿轮泵采用了典型的三片式壳体布局，前端盖集成了轴伸密封结构，后端盖预留了进出油口的安装接口，中间的泵体腔室容纳一对参数完全匹配的渐开线外啮合齿轮，齿轮轴通过滑动轴承支撑在前后端盖的轴承孔内，轴向间隙依靠浮动侧板实现压力补偿，能够在不同工作压力下自动调整间隙值，减少内泄漏带来的容积效率损失。轴伸位置采用的是双唇口骨架密封，外侧密封唇阻挡外界粉尘、水汽进入泵腔，内侧密封唇防止压力油沿轴向外泄，密封件的安装槽在端盖加工时就做了同轴度约束，避免轴旋转时出现偏磨导致密封提前失效。

　　进出油口采用了G1/8 BSP直管螺纹连接形式，这种螺纹的密封依靠端面的组合垫圈实现，相比锥管螺纹不会因为拧紧力矩过大导致壳体螺纹孔开裂，安装时的力矩容错空间更大，适合现场装配时的操作。安装法兰采用的是菱形两孔安装布局，法兰止口的尺寸公差控制在H7级，和电机或钟形罩的止口配合时能够保证轴的同轴度，避免出现别劲导致的轴承过早磨损、轴封漏油问题。安装孔的跨距、轴伸的直径和伸出长度都符合行业通用的安装互换尺寸，在替换同规格系列泵时不需要重新调整连接管路和安装支架，能够直接完成换装，减少设备停机维护的时间。

　　建模过程中，齿轮的齿形参数按照标准渐开线圆柱齿轮进行参数化绘制，齿顶间隙、齿侧间隙都按照液压齿轮泵的专用设计规范取值，既保证齿轮啮合时的传动平稳性，又预留了足够的油膜间隙，避免困油带来的振动和噪声。泵体上的泄油通道做了内部连通设计，不需要单独外接泄油管，简化了外部管路的布置，同时泄油通道的通径足够大，能够将轴承处泄漏的油液顺畅引回低压吸油腔，避免轴封位置承受背压导致密封被冲坏。

　　在实际工况适配中，这类齿轮泵的额定转速范围覆盖800r/min到3000r/min，既可以和四级异步电机直连，也可以通过联轴器和内燃机的输出端连接，吸油口允许的最低吸上高度不超过0.5m，安装时尽量保证泵的位置低于油箱油面，能够提升自吸能力，避免吸空导致的气蚀问题。泵的出油口侧设计了安全溢流阀的安装接口，用户可以根据系统的最高工作压力选配溢流阀，不需要在外部管路单独加装安全阀，进一步简化液压系统的集成设计。

　　从三维建模的细节处理来看，所有的密封槽、倒角、退刀槽都按照实际加工工艺要求做了还原，比如壳体的安装孔都做了锪平处理，保证螺栓安装时端面贴合紧密；齿轮的端面和端盖的配合面都标注了平面度要求，避免轴向间隙不均匀导致的内泄漏增大；轴伸位置的键槽采用标准平键尺寸，和联轴器、带轮的键槽能够通用互换。整个模型的装配约束完全按照实际装配关系设置，齿轮啮合的位置做了干涉检查，确保旋转过程中不会出现齿面碰撞，同时也预留了合理的啮合间隙，符合实际产品的装配公差要求。

　　在设备选型匹配时，需要根据系统所需的流量、工作压力来选定对应的排量规格，这款泵的排量为11mL/r，在额定转速1500r/min时的理论流量能够达到16.5L/min，足够驱动小型液压缸、液压马达等执行元件完成预定动作，同时泵的自身重量较轻，集成在移动设备上不会带来过多的重量负载，比如在小型叉车的转向系统、环卫设备的扫盘提升回路、农用拖拉机的悬挂提升系统中，这个排量规格的齿轮泵应用占比非常高。
