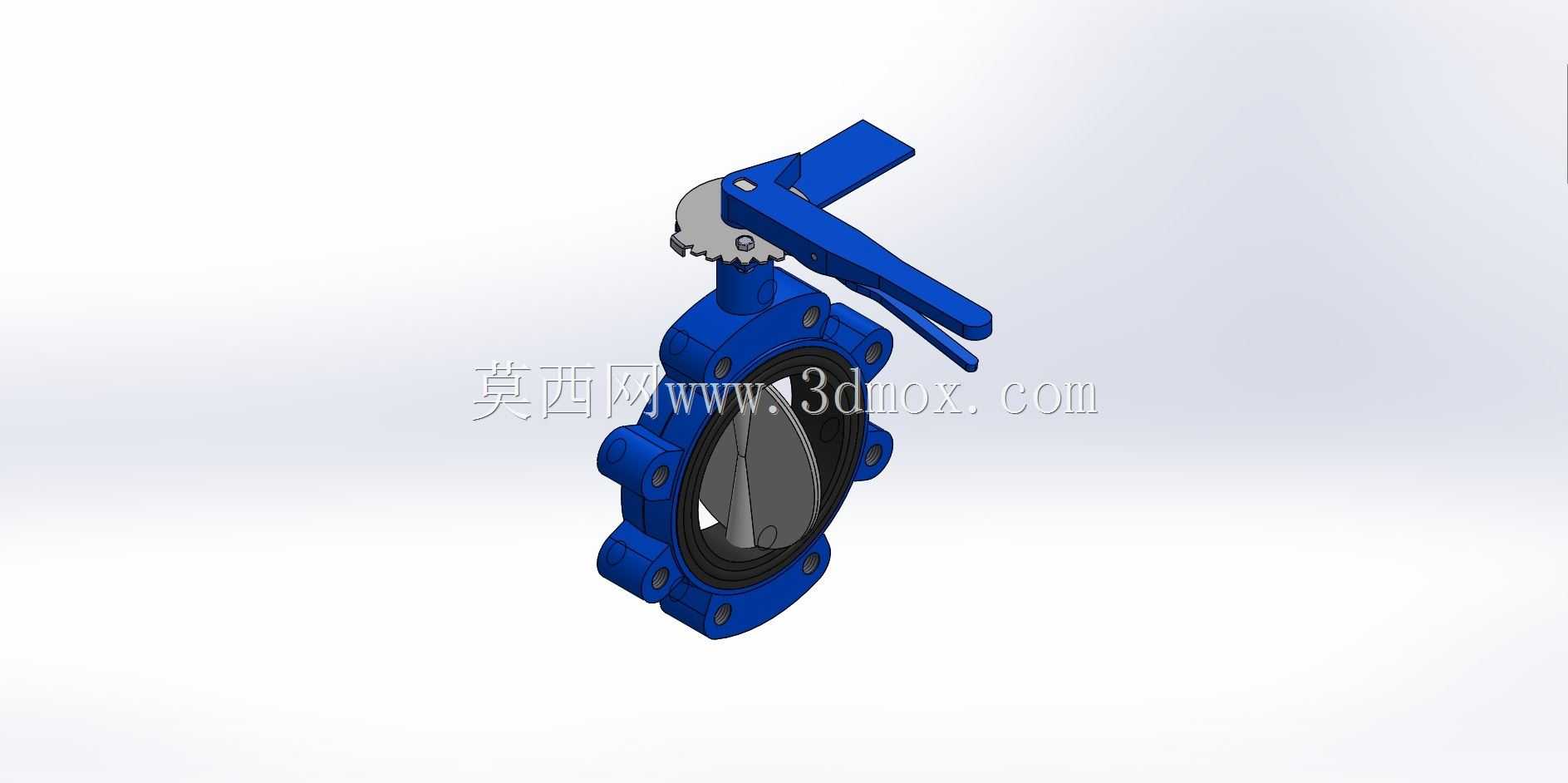

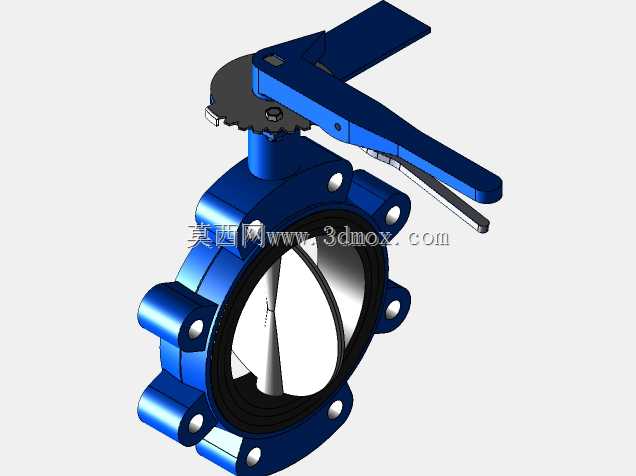

DN6对夹式手柄蝶阀结构设计

　　这款DN6规格的对夹式手柄蝶阀，主要面向中小口径低压流体管路的通断与流量调节场景，在民用给排水、暖通空调循环水、普通化工低压输送、市政管网支线等工况中应用十分广泛，相比同口径闸阀、截止阀，它的结构长度更短，安装占用空间更小，启闭操作的力矩更低，日常运维的拆装难度也更低，很适合空间紧凑的管路排布场景。从结构设计逻辑来看，这款蝶阀采用对夹式安装形式，阀体本身不带法兰凸缘，安装时直接夹在管路两端的配对法兰之间，依靠穿装的法兰螺栓实现整体紧固，这种设计能大幅降低阀体的整体重量，同时减少铸造环节的材料消耗，阀体周向均匀布置的螺栓过孔位置，严格匹配PN10/PN16压力等级下DN6口径的标准法兰孔距参数，安装时不需要额外调整法兰对位，

　　只要保证阀体密封面与法兰密封面同轴，就能完成可靠装配，安装边界的轴向尺寸仅为同口径法兰蝶阀的三分之一左右，能有效压缩管路排布的轴向预留空间。驱动部分采用杠杆式手柄结构，手柄与阀杆的连接位置设置了棘齿锁止结构，扳动手柄时可以通过棘齿的啮合实现阀板开度的多级定位，不需要额外的锁止件就能将阀板固定在0-90度区间的任意开度位置，既可以做管路的通断切断阀使用，也可以通过调节阀板的转角，实现管路内流体流量的线性调节，手柄的操作力臂经过优化，在额定工作压力下启闭操作的力矩控制在单人徒手操作的合理范围内，不需要额外加装辅助加力杆，现场操作的便捷性较好。密封结构采用阀板周边包覆橡胶密封圈的形式，橡胶密封圈直接硫化固定在阀板外缘，

　　装配后密封圈与阀体内部的密封座面形成过盈配合，当阀板处于全关位置时，密封面的接触压力均匀分布，能实现双向零泄漏密封，同时这种软密封结构对管路内的少量杂质有一定的包容能力，不会因为流体中夹带的细小颗粒导致密封面划伤失效，适合输送水、低压气体、无强腐蚀性的普通流体介质。阀杆与阀体的连接位置设置了轴套与密封填料结构，轴套采用自润滑材质，能降低阀杆转动时的摩擦阻力，减少长期操作带来的磨损，填料结构可以在不拆解阀体的情况下实现密封压紧，避免长期使用后阀杆位置出现外泄漏。阀板采用流线型圆盘结构，全开状态下阀板与管路轴线平行，流体经过时的流阻系数远低于同口径的截止阀，能有效降低管路输送过程中的压力损失，减少流体输送的能耗。从建模细节来看，

　　整个结构的装配关系完全还原实际产品的装配逻辑，阀体的铸造圆角、螺栓过孔的倒角、手柄的防滑纹理、棘齿的啮合间隙都按照实际加工工艺做了还原，没有出现干涉或者装配错位的问题，各运动部件的转动行程符合实际产品的运动范围，既可以作为管路设计选型时的占位模型使用，也可以作为蝶阀结构设计的参考样件，帮助设计人员快速理解对夹式蝶阀的内部结构与安装尺寸要求，在做管路排布设计时，可以直接调用该模型核对安装空间，避免出现安装间隙不足、法兰对位偏差等常见的设计问题。在实际选型应用中，这款蝶阀的适用压力范围不超过1.6MPa，适用介质温度根据密封橡胶的材质不同，覆盖-10℃到80℃的常规工况，如果是输送高温介质或者强腐蚀性介质，只需要更换对应的密封材质与阀板、阀体材质即可，整体结构的通用性很强，零部件的标准化程度高，后期维护时可以直接替换同规格的标准密封件、手柄等易损件，不需要整体更换阀门，能有效降低运维成本。
