ANSI标准DN32法兰式橡胶软接头结构

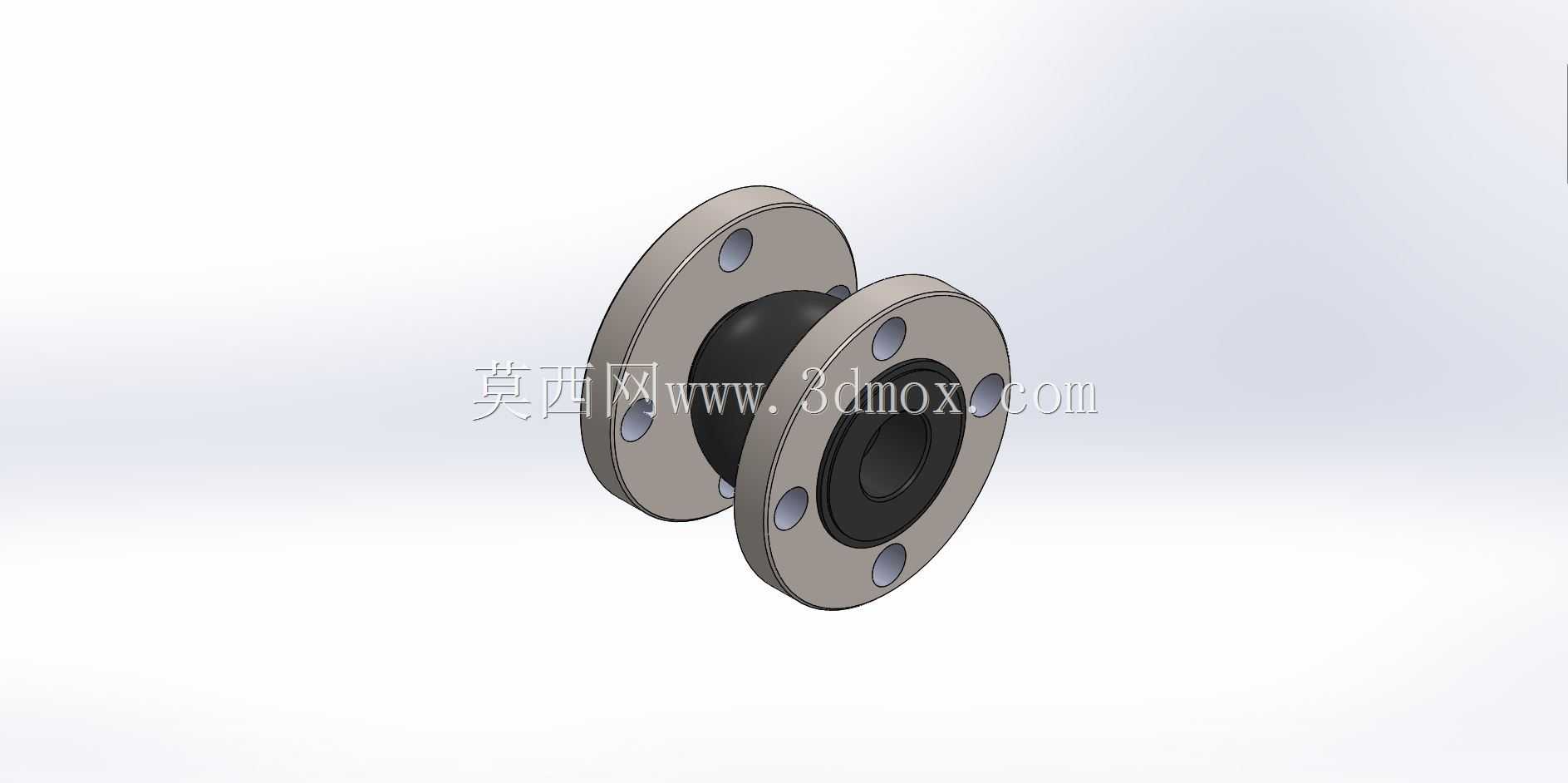

　　在民用建筑给排水、工业循环水系统、化工介质输送管线的布设环节，管道因介质温度变化产生的热胀冷缩位移、设备运行传递的持续振动、安装过程中产生的微小同轴度偏差，都是管路设计阶段必须提前消解的问题，这类双法兰结构的挠性橡胶接头，正是针对上述工况开发的管路连接件。这款适配ANSI 150磅级压力等级的DN32规格接头，两端采用凸面带颈法兰结构，法兰盘上均匀分布4个螺栓通孔，孔位排布完全匹配ANSI B16.5标准的法兰尺寸要求，安装时无需额外加工适配法兰，直接与同压力等级的管道法兰、设备接口法兰对齐后穿入螺栓紧固即可，能大幅降低现场安装的适配成本。中间的橡胶主体采用圆弧鼓型结构设计，这种曲面构型并非随意绘制，而是经过受力校核的：

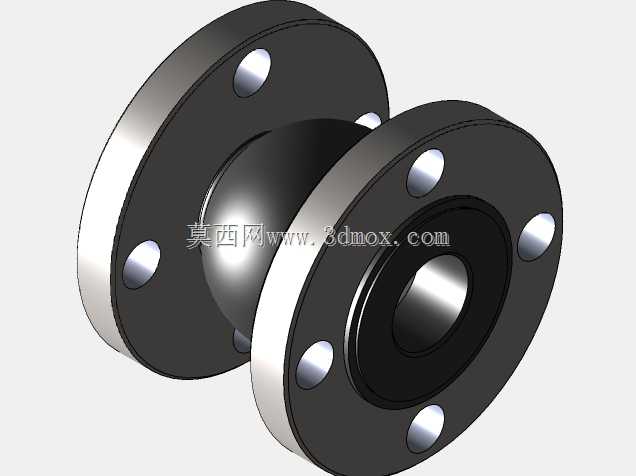

　　鼓型的中空橡胶腔体可以在轴向提供±10mm左右的压缩拉伸补偿量，径向允许最大8°的偏转角位移，能完全覆盖常规管线运行时的位移量，同时橡胶材质本身的高阻尼特性，可以有效吸收水泵、制冷机组等动设备运行时传递到管路上的高频振动，阻断振动沿管路刚性传递，避免管路上的仪表、阀门等精密部件长期受振出现密封失效、精度漂移的问题。从建模细节来看，两端法兰与橡胶主体的结合面做了嵌入式的止口结构，橡胶体的边缘嵌入法兰内侧的环形凹槽内，这种结构能避免管道内压作用下橡胶体与法兰发生脱层拉脱，在1.6MPa的工作压力下也能保证密封可靠性，不会出现介质渗漏的问题。法兰的密封面为标准凸面结构，表面粗糙度控制在Ra6.3μm，

　　安装时配套常规的橡胶石棉垫片或四氟垫片即可满足密封要求，无需定制特殊密封件。实际选型应用时，需要注意该接头的安装边界：轴向安装预留间隙不能小于接头自由长度的105%，避免管道热伸长时接头被过度压缩失去补偿能力；法兰螺栓紧固时要采用对角分次拧紧的方式，保证各个螺栓受力均匀，避免单侧受力过大导致法兰偏斜，挤压橡胶体造成局部过早磨损。在泵房出水端、冷水机组进出口、换热设备接管位置，这类小口径橡胶接头的应用占比很高，尤其是DN32这个规格，常被用在支管回路、仪表旁通管路、小型设备的接管位置，相比同规格的金属波纹补偿器，它的阻尼减震效果更优，安装时不需要预留太大的操作空间，自身重量也更轻，后期维护更换时不需要大型吊装工具，

　　两名现场作业人员即可完成拆装作业。建模过程中，橡胶主体的曲面过渡是重点，鼓型段与两端法兰连接位置的圆角要做平滑处理，不能出现尖锐的折角，否则实际运行时折角位置会出现应力集中，长期反复形变下容易出现橡胶开裂的问题；法兰盘的背面做了轻微的拔模斜度，符合铸造法兰的实际加工工艺，螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时螺栓能顺利穿入，不会出现孔位错位需要现场铰孔的问题。
