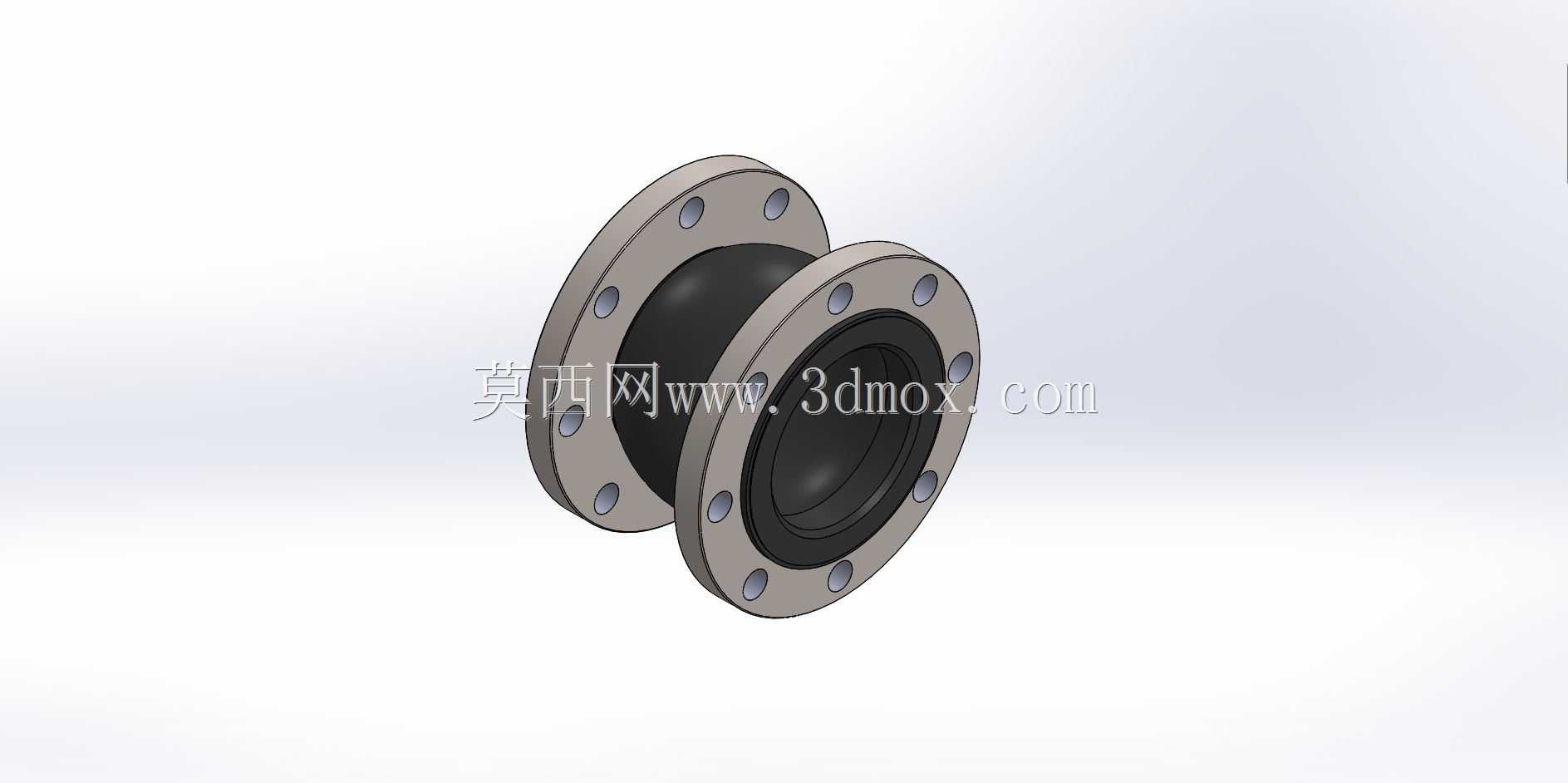

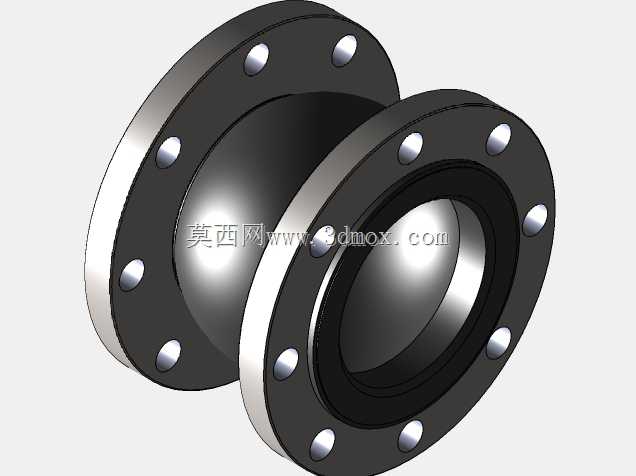

ANSI150标准法兰式橡胶膨胀节结构

　　在民用建筑给排水、化工流体输送、市政热力管网以及工业循环水系统的管路布设中，热胀冷缩带来的管路位移、设备运行传导的振动、安装对位产生的微小偏差，一直是管路设计阶段必须优先解决的问题，法兰式橡胶膨胀节就是针对这类工况开发的核心管路补偿元件。这款适配ANSI 150 B16.5标准的DN125规格膨胀节，在结构设计上充分考虑了美标管路系统的安装兼容性，两端的连接法兰严格遵循对应压力等级的法兰尺寸规范，螺栓孔的分布圆直径、孔数、孔径都和同压力等级的管路法兰完全匹配，现场安装时不需要额外加工转接件，直接对齐法兰孔穿入螺栓紧固即可完成装配，能大幅降低现场施工的对位难度。中间的橡胶主体采用多层复合结构设计，内层选用耐介质侵蚀的橡胶材质，

　　直接接触管内输送的流体，避免长期运行过程中介质对橡胶层的腐蚀溶胀；中间夹设高强度纤维帘布层作为承压骨架，承担管路内部的流体压力，避免橡胶主体在承压状态下出现过度鼓胀变形；外层橡胶则选用耐候、耐老化的配方，抵御外部环境中的紫外线、温湿度变化带来的材质老化，延长元件的整体使用寿命。从功能特性来看，这款膨胀节可以补偿管路轴向方向的伸缩位移，吸收管路因为温度变化产生的热胀冷缩量，避免管路因为热应力累积出现焊缝开裂、法兰密封面泄漏的问题；同时可以吸收横向、角向的微小安装偏差，解决管路铺设过程中因为施工误差带来的法兰对位错边问题，降低管路安装的精度要求，提升施工效率。除此之外，橡胶材质本身的高阻尼特性，可以有效阻隔水泵、

　　阀门等管路设备运行时产生的振动传递，避免振动沿着管路传导到建筑结构或者远端设备，降低管路系统的运行噪音，改善现场的作业环境。从安装边界来看，这款DN125规格的膨胀节，安装长度控制在常规管路配件的适配范围内，不需要在管路设计时预留过长的安装空间，法兰端面的密封面形式匹配美标法兰的凸面密封要求，配套常规的法兰密封垫片即可实现可靠密封，不需要定制特殊规格的密封件。在实际选型应用中，这款膨胀节适配150磅压力等级的管路系统，可用于常温水、弱腐蚀性流体、压缩空气等多种介质的输送管路，在中央空调循环水系统、工厂工艺冷却水回路、市政给排水泵站的管路中都有广泛应用。设计建模过程中，需要重点关注法兰螺栓孔的位置度公差，确保和标准法兰的互换性，

　　同时橡胶主体的弧度过渡要平滑，避免应力集中点在长期往复位移过程中出现橡胶层开裂，法兰和橡胶主体的结合部位要设置可靠的扣压结构，避免管路压力波动时出现橡胶主体和法兰脱开的失效问题。在管路系统布设时，膨胀节的安装位置要尽量靠近振动源设备，比如水泵的进出口端，这样可以最大化发挥其减震补偿的作用，同时安装时要注意预留足够的位移空间，避免管路位移时膨胀节受到额外的挤压或者拉伸，影响其补偿能力和使用寿命。
