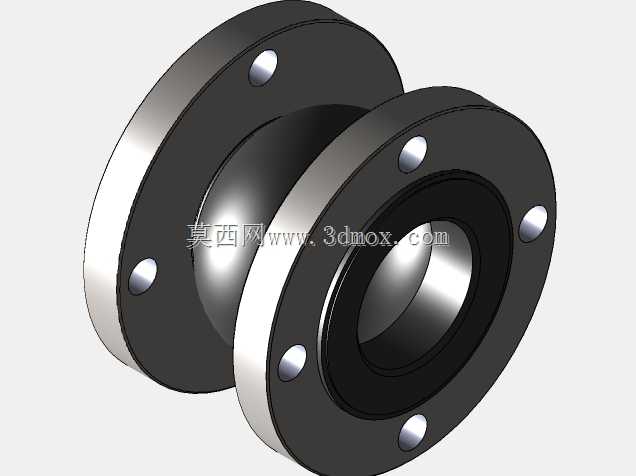

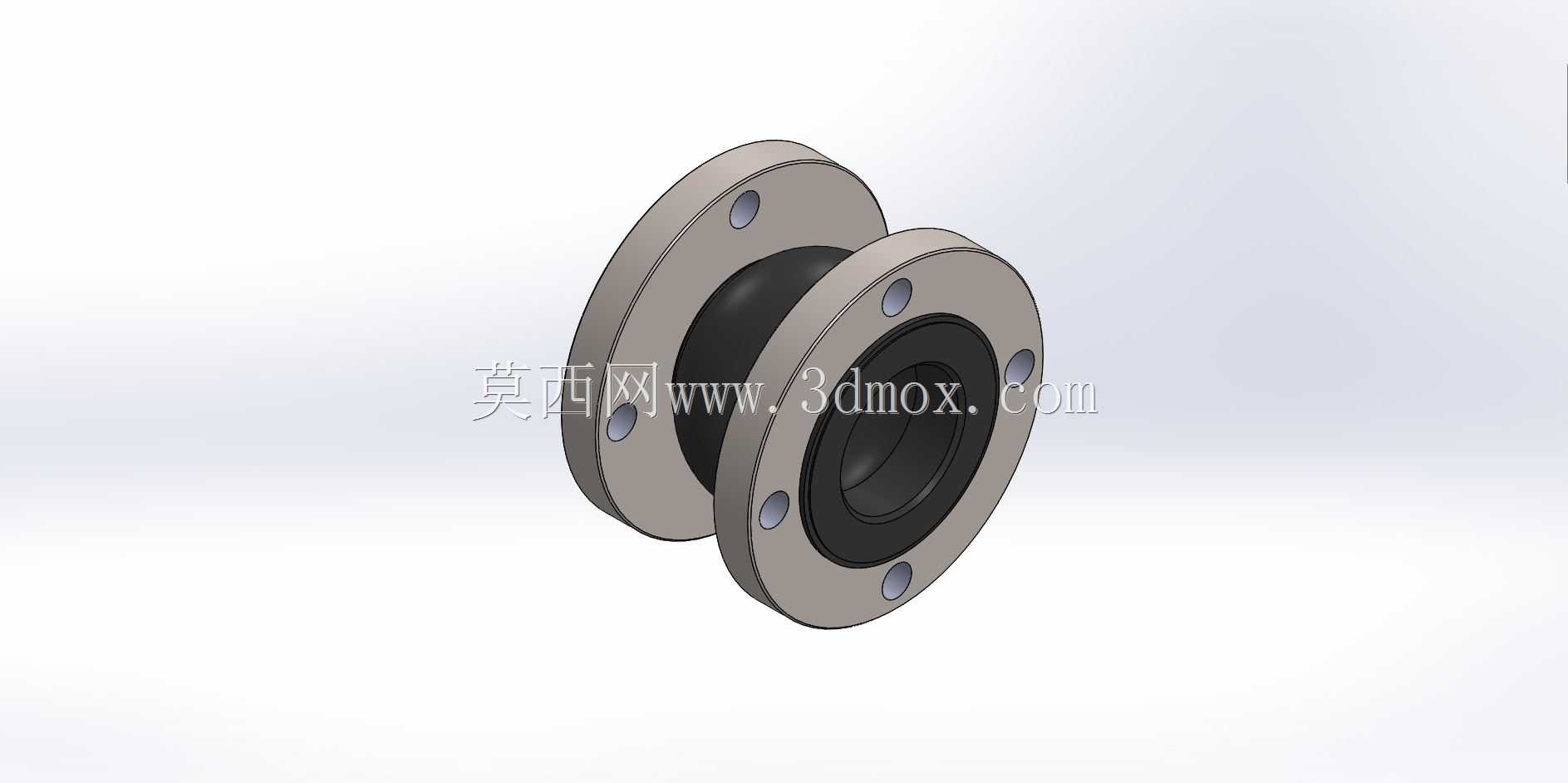

ANSI150标准DN80双法兰橡胶挠性接头

　　在工业流体输送管路的布设场景里，管路系统运行时的振动传递、热胀冷缩带来的位移拉扯、安装对接时的微小偏差补偿，一直是管路设计阶段需要重点考量的问题，这类双法兰结构的橡胶挠性接头，就是针对这类工况开发的管路连接件。从实际应用场景来看，这类适配ANSI 150磅级压力等级、公称通径DN80的接头，常被用在给排水泵房出口、化工介质输送管路、暖通空调循环水系统、船舶管路系统中，安装在泵体与刚性管路的对接位置、不同段刚性管路的衔接位置，或是管路穿过建筑结构沉降缝的对应区段，用来阻断泵体运行产生的振动沿刚性管路向外传递，同时补偿管路因介质温度变化产生的轴向、径向与角向位移，避免刚性接口因应力集中出现密封失效、焊缝开裂甚至管路断裂的问题。

　　从产品功能特性来看，中间的橡胶主体采用多层复合结构设计，内层是与输送介质直接接触的密封胶层，根据不同输送介质的特性可适配不同胶料配方，耐受常规水基介质、弱腐蚀性化工介质的长期冲刷，中间的骨架层采用高强度纤维帘布加增强钢丝圈复合结构，保证接头在额定工作压力下不会出现鼓包、拉脱的问题，外层胶层则耐受户外环境的老化、臭氧侵蚀，延长户外安装场景下的使用寿命。两端的金属法兰采用ANSI B16.5标准的150磅级法兰尺寸，法兰密封面为突面结构，对接时配合标准法兰垫片即可实现可靠密封，法兰上的螺栓孔为跨中布置，适配同压力等级的标准法兰对接，不需要额外加工适配孔位。

　　从设计思路上看，这款接头的结构设计充分平衡了补偿性能与结构强度的关系，橡胶主体的弧形轮廓设计，让接头在承受轴向压缩、轴向拉伸、径向偏移时，橡胶层的形变应力可以均匀分散，不会出现局部应力集中导致的胶层撕裂；两端法兰与橡胶主体的结合部位采用全包覆压合结构，法兰的内缘完全嵌入橡胶层的定位槽内，避免管路运行时介质压力将法兰与橡胶主体冲脱，同时这种全包覆结构也避免了金属法兰与输送介质直接接触，减少介质对法兰的腐蚀，适配更多有弱腐蚀介质的输送场景。

　　从外形尺寸与安装边界来看，这款接头的法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径完全符合ANSI 150 B16.5标准中DN80规格的尺寸要求，安装时不需要对配对法兰进行二次加工，可直接与同标准的阀门、泵体接口、管路法兰对接。接头的整体长度控制在常规管路安装的预留长度范围内，安装时不需要额外调整管路的预留间距，适配现有常规管路的安装空间。安装过程中需要注意，螺栓紧固时要采用对角分次紧固的方式，避免单侧受力过大导致橡胶主体被局部挤压变形，同时接头的安装位置要预留足够的形变空间，不能在接头处于极限压缩或极限拉伸的状态下长期运行，避免橡胶层提前出现疲劳老化。在管路系统做压力试验时，要保证接头处于自然受力状态，不能将管路的固定支撑载荷直接作用在接头上，固定支架要设置在接头两侧的刚性管段上，让接头只承担补偿位移与隔振的功能，不承受管路的整体重量载荷。

　　在实际选型应用中，这款DN80规格的接头适配3英寸公称通径的管路，额定工作压力对应ANSI150磅级也就是约1.6MPa的常规工况，可覆盖绝大多数民用、工业常规水系统、弱腐蚀介质系统的使用需求，相比纯金属的波纹补偿器，这款橡胶接头的隔振降噪效果更优，同时自身重量更轻，安装时不需要大型吊装设备辅助，人工即可完成对接安装，后期维护更换也更加便捷，当橡胶层达到使用寿命出现老化迹象时，只需要拆卸两侧法兰螺栓即可更换新的接头，不需要对两侧管路进行大范围切割改动，大幅降低后期运维的成本与工作量。
