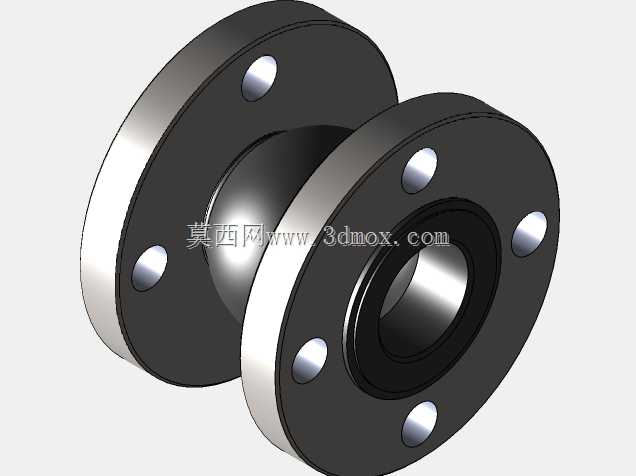

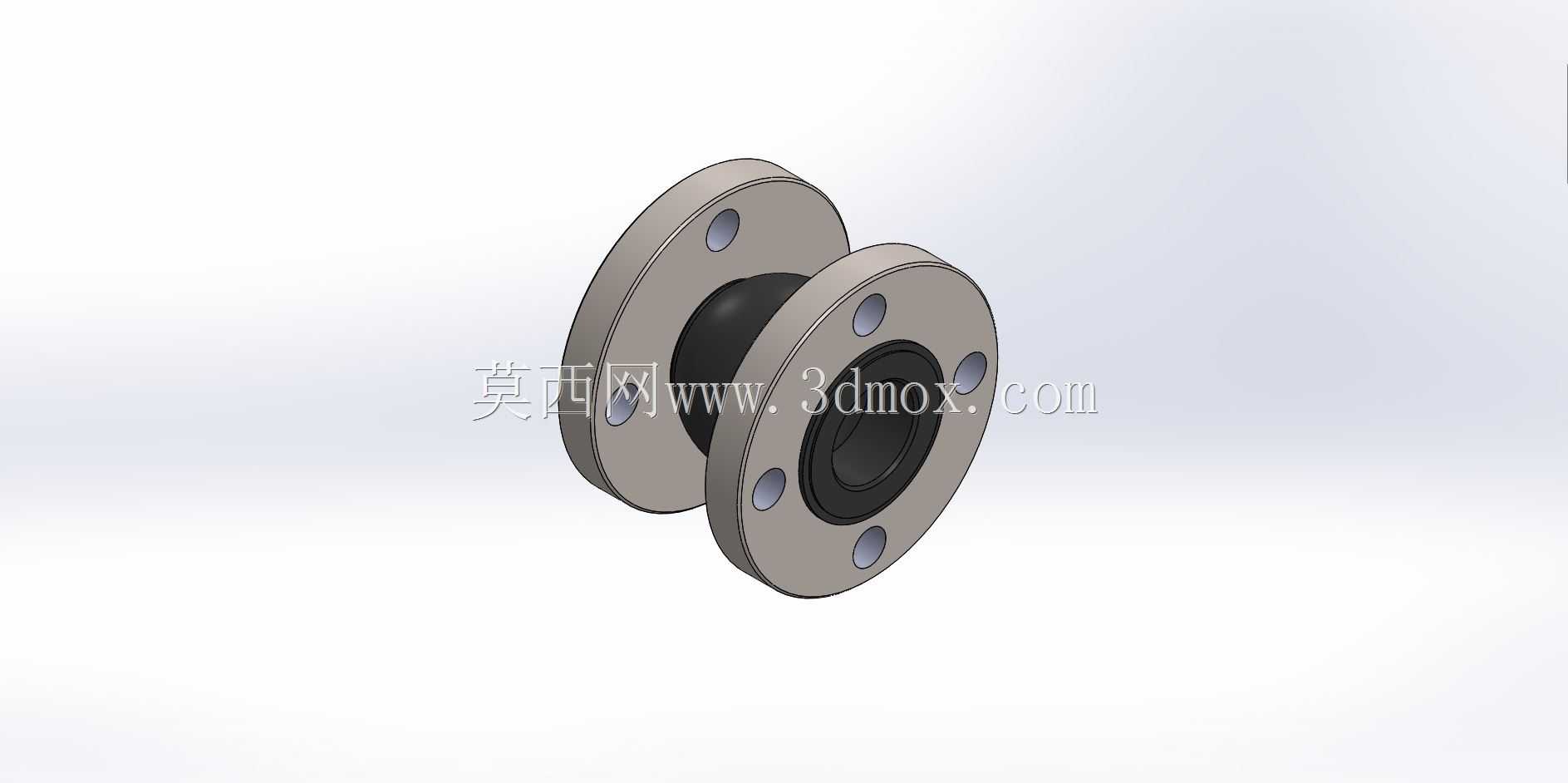

美标150磅级DN40双法兰橡胶软接头结构

　　在民用建筑给排水、化工流体输送、暖通空调循环水、市政泵站管线等场景中，管路系统的振动传递、热胀冷缩位移补偿、安装偏差纠偏一直是管线设计阶段需要重点考量的问题，这类双法兰橡胶软接头正是针对上述工况开发的管路挠性连接件。不同于纯金属管路接头的刚性连接属性，该款接头中间的橡胶主体采用多层复合橡胶结构，内层采用耐介质侵蚀的橡胶材质，可适配常规水、弱酸碱流体等常见输送介质，中间夹设高强度纤维帘布层增强承压能力，外层橡胶采用耐候耐老化配方，适配室内外不同安装环境的老化防护需求，两端的金属法兰采用美标ANSI 150LB的尺寸规范加工，法兰密封面为突面结构，可与同压力等级的美标法兰阀门、泵组、管道端口直接配对安装。从实际使用的角度看，

　　这类接头在泵组进出口位置安装时，可有效阻隔泵体运行产生的振动沿管线传递，避免振动传导至后端管段引发支架共振、管路焊缝疲劳开裂等问题；在长距离直线管段中安装，可补偿管线因介质温度变化产生的轴向伸缩位移，抵消管线热胀冷缩产生的内应力，降低管段对两端固定支架的推力；在现场管线安装存在小幅轴向、角向偏差时，橡胶主体的挠性特性可吸收一定的安装错位，降低现场配管的校准难度，避免强行组对管路产生的装配内应力。设计这款接头的三维结构时，首先要匹配ANSI B16.5 Class150法兰的标准尺寸参数，DN40规格对应的法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径都要严格符合美标规范，保证安装时的互换性，不会出现螺栓孔错位、密封面不匹配的问题；

　　中间橡胶段的长度要兼顾补偿量与承压稳定性，过长会导致接头承压时出现过度横向变形，过短则无法满足位移补偿的设计要求，橡胶段与两端法兰的结合位置采用翻边全包覆结构，让橡胶密封面直接贴合配对法兰的密封面，无需额外加装密封垫片即可实现密封，同时避免金属法兰与输送介质直接接触，降低法兰接触面的介质腐蚀风险。安装边界方面，该款接头的轴向安装长度为固定值，现场安装时不允许超极限拉伸或压缩，法兰配对时螺栓要对称均匀紧固，避免单边过紧导致橡胶密封面局部压溃或接头偏斜；管线支架设置时，接头两端附近要设置固定支架，避免管线重量直接压在接头橡胶段上，长期承重导致橡胶体变形下垂影响密封性能；在负压工况下使用时，还需要在橡胶体内部加装真空支撑环，

　　避免负压抽吸导致橡胶体瘪陷失效。不同于单法兰或者丝扣连接的软接头，双法兰结构的连接强度更高，适配压力更高的管线工况，DN40的通径可适配多数中小口径的工艺支管、循环水支管、设备连接支管的使用需求，在实际选型时，除了匹配法兰标准与通径压力等级，还要根据输送介质的特性选择对应橡胶材质，比如输送油类介质要选用丁腈橡胶材质，输送高温介质要选用三元乙丙或者氟橡胶材质，户外暴晒环境要选用添加抗紫外线剂的外层橡胶配方，才能保证接头的实际使用寿命。建模过程中，橡胶主体的弧形过渡结构要做圆滑处理，避免应力集中位置在长期形变过程中出现开裂，法兰上的螺栓孔位置要均匀分布，与配对法兰的孔位完全对应，法兰背面与橡胶体结合的位置要设置限位凸台，增强橡胶与法兰的结合强度，避免承压时橡胶体从法兰中脱出。
