ROTEX19梅花弹性联轴器结构设计

　　在各类工业传动系统的轴系连接场景中，梅花弹性联轴器是应用覆盖面极广的挠性传动部件，这款ROTEX19规格的梅花联轴器，主要针对小扭矩、高转速的精密传动工况设计，常见于伺服电机输出端与滚珠丝杠输入端的连接、小型泵组的电机与泵轴对接、轻工输送设备的动力轴衔接，以及检测仪器内部的精密传动链路中，能够在两轴存在一定径向、角向与轴向偏差的状态下，稳定传递扭矩，同时抵消传动过程中的冲击振动，避免硬性连接带来的轴系磨损、轴承过载等问题。

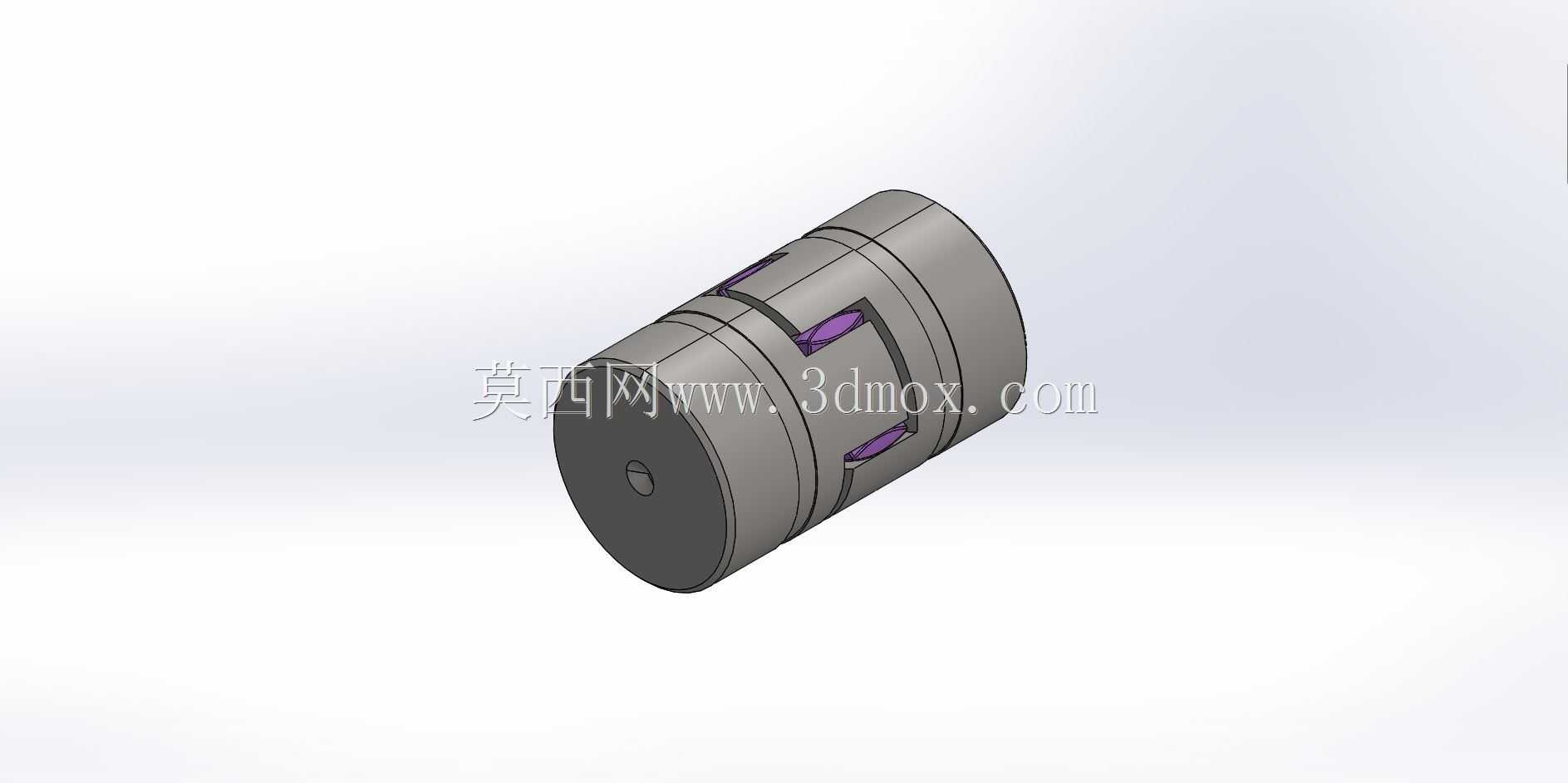

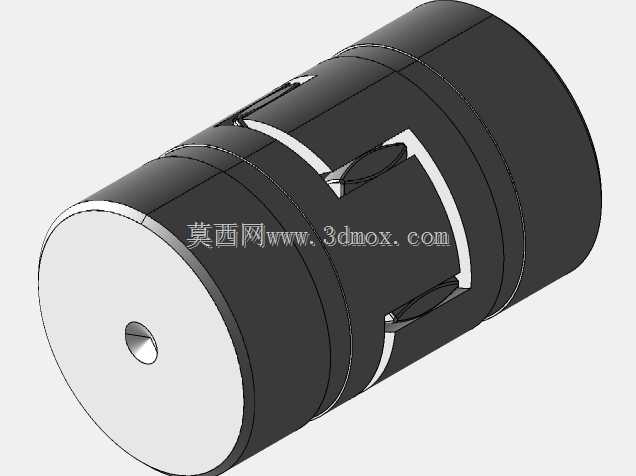

　　从结构设计逻辑来看，这款联轴器采用典型的三瓣式梅花弹性体夹装结构，两端为对称布置的金属轴套，轴套端面加工有与梅花弹性体瓣型完全匹配的凸爪，中间夹装紫色聚氨酯材质的梅花弹性垫，金属轴套的内孔为标准光孔设计，侧面预留紧定螺钉安装位，安装时可通过紧定螺钉直接顶紧轴面实现轴向固定，也可根据实际使用需求加工键槽，适配带平键的传动轴，满足不同扭矩等级的传动防松需求。金属轴套的外圆做了等直径的圆柱面设计，没有多余的凸起结构，能够适配狭小安装空间内的轴系布局，不会和周边的轴承座、机架护板等结构产生干涉。

　　在功能特性层面，中间的聚氨酯弹性体是核心功能部件，其邵氏硬度适配19号规格联轴器的额定扭矩传递范围，既能够保证扭矩传递过程中无明显的回转背隙，满足精密传动的定位精度要求，又可以通过自身的弹性变形，吸收两轴安装对中误差带来的附加载荷，同时缓冲电机启动、负载突变时产生的瞬时冲击，降低传动链路的振动噪声，延长两端支撑轴承的使用寿命。两端金属轴套采用铝合金材质加工，整体重量轻、转动惯量小，适配高转速的传动场景，高速运转时不会产生过大的离心载荷，同时铝合金表面做了氧化处理，具备基础的防锈抗腐蚀能力，能够适配常规工业车间的使用环境，无需额外做表面防护处理。

　　从安装边界与尺寸适配角度来看，这款联轴器的整体外径、长度均为ROTEX19系列的标准尺寸，两端轴孔的适配轴径覆盖常规小功率伺服电机、步进电机的输出轴径范围，安装时不需要对两端设备的轴伸做额外加工，只要保证两轴的对中偏差在允许范围内：径向偏差不超过0.2mm，角向偏差不超过1度，轴向预留间隙符合弹性体的压缩量要求，即可直接完成装配。装配过程中不需要复杂的专用工装，先将两个轴套分别固定在两端的传动轴上，再将梅花弹性体卡入其中一个轴套的凸爪间隙内，最后推动另一端轴套对齐凸爪与弹性体的间隙，推至安装位置后锁紧紧定螺钉即可，后期维护时也不需要完全拆解两端的设备连接，只要将轴套向两端推移留出间隙，即可快速更换磨损老化的梅花弹性体，维护成本极低。

　　在实际选型应用中，这款联轴器的扭矩传递范围能够覆盖大部分小功率传动场景的需求，相比刚性联轴器，它的对中容错率更高，能够降低现场安装的对中精度要求，减少装配工时；相比膜片联轴器，它的缓冲减震性能更优，成本更低，适合对成本控制有要求、同时存在一定冲击载荷的传动场景；相比十字滑块联轴器，它的转动惯量更小，回转精度更高，更适合伺服传动这类对定位精度有要求的场合。设计建模过程中，对凸爪与弹性体的配合间隙做了精准的还原，既保证装配时弹性体能够顺利卡入，又避免间隙过大带来的回转空程，轴套上的紧定螺钉孔位置、深度都按照标准加工规范设计，能够保证紧定螺钉锁紧后有足够的顶紧力，不会在运转过程中出现松脱移位的问题，外圆与内孔的同轴度公差按照精密传动级设定，保证高速运转时的动平衡性能，避免出现偏心振动的情况。
