在液压系统的回路搭建过程中,执行元件的动作速度控制一直是设计环节的核心要点之一,尤其是在需要双向独立调速、同时具备自由回流特性的工况下,常规的单路节流阀往往无法满足回路的集成化需求,这款叠加式双路节流截止结构正是针对这类场景开发的液压控制元件。从实际应用场景来看,这类阀件多安装在电磁换向阀与执行元件之间的叠加阀组位置,常见于机床液压进给系统、橡塑机械合模回路、工程机械的支腿控制回路中,不需要额外的安装管路,通过阀块的叠层安装就能实现双向油路的独立节流控制,大幅减少了管路连接带来的泄漏点与压力损失。
从功能特性上看,该结构具备双向独立节流、自由回流的核心特点,当压力油从阀的进油口进入对应流道时,可通过调节侧部的调节螺杆改变节流口的通流面积,从而控制流向执行元件的流量,实现执行元件的工作进给速度调节;而当油液反向流动时,对应的单向阀结构会自动开启,油液可以不受节流口限制自由回流,避免了反向回油时节流口产生的背压影响执行元件的复位速度,双路的结构设计可以同时对A、B两个工作油口进行独立的节流参数设置,适配双作用液压缸这类需要双向动作控制的执行元件,不需要在两个油路上分别安装独立的节流阀,有效压缩了阀组的整体安装空间。

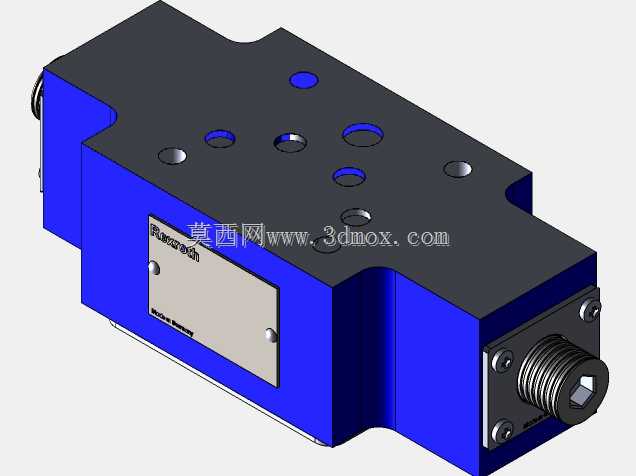

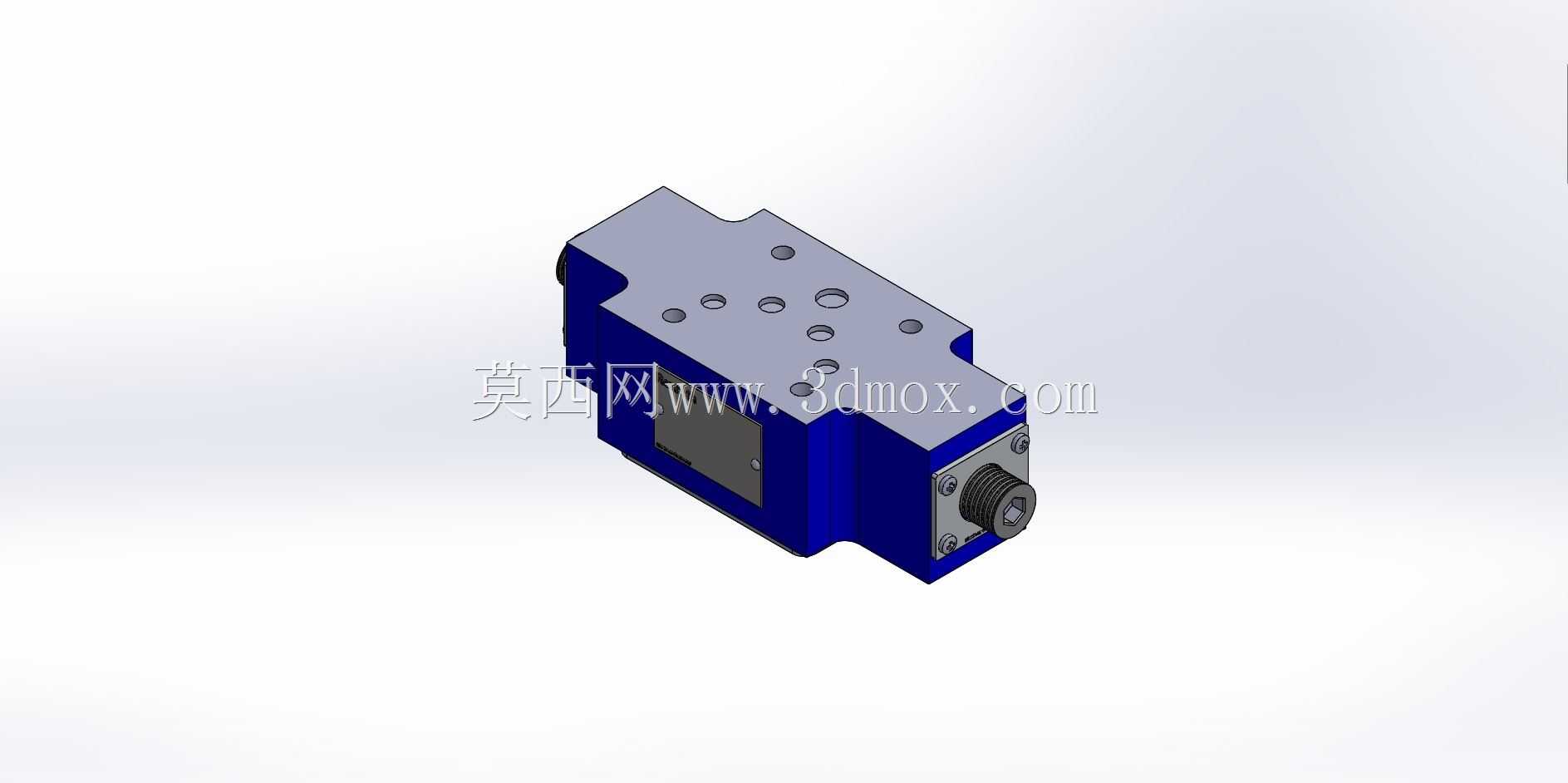

在设计思路上,这款阀采用了叠加式安装的结构逻辑,所有的油口都布置在阀的上下安装端面,与标准通径的叠加阀安装尺寸完全匹配,安装时只需要通过长螺栓将该阀夹在换向阀与基础阀块之间即可,不需要额外的安装支架与连接管路。阀体主体采用锻钢材质加工,内部流道经过去毛刺处理,减少油液在流道内的紊流损失,节流阀芯采用硬质合金材质,节流口采用三角槽式结构,调节时的流量线性度更好,不会出现小开度下流量突变的问题,侧部的调节结构带有锁母,调节完成后可以锁定调节位置,避免设备运行过程中振动导致节流参数漂移,同时调节端配有防护帽,防止车间内的粉尘、切削液进入调节机构造成卡滞。
从外形尺寸与安装边界来看,这款阀的通径为10mm,对应标准的6通径?不对,Z2FS10是10通径叠加阀,安装面符合ISO 4401标准的10通径安装尺寸,安装孔的位置、油口的通径都与同通径的换向阀、压力阀完全兼容,整体外形为长方体结构,主体宽度方向尺寸与同通径叠加阀一致,长度方向预留了调节螺杆的操作空间,安装时需要在阀的侧部留出至少30mm的调节操作空间,方便操作人员在设备调试时用扳手调整节流参数,上下端面的密封槽采用标准O型圈密封,安装时不需要额外加装密封垫片,只要保证安装面的平面度与粗糙度符合要求,就能实现可靠的端面密封,避免高压下的油液泄漏。
在实际选型应用中,需要注意该阀的额定工作压力与系统压力的匹配,同时要根据执行元件的所需流量选择合适的节流调节范围,这款双路节流结构的最大流量能够覆盖大多数中低压液压系统的进给调速需求,因为自带自由回流的单向结构,在回路设计时不需要额外在反向油路上加装单向阀,简化了回路设计的复杂度,同时叠加式的安装方式让阀组的结构更加紧凑,后期维护时只需要松开叠加螺栓就能单独更换该阀,不需要拆解整个阀组的管路,大幅降低了设备的维护停机时间。在三维建模过程中,这款结构的建模重点在于内部流道的位置还原、节流阀芯的配合尺寸、安装面的孔位精度,尤其是安装孔的位置度直接影响实际安装时的阀件叠装兼容性,建模时需要严格对应标准安装尺寸进行绘制,同时节流调节部分的螺纹配合、锁母结构都需要按照实际加工精度进行还原,方便后续设计人员直接调用该模型进行液压阀组的装配设计,提前校核安装空间与干涉情况,减少实际加工装配时出现的尺寸不匹配问题。
