博世叠加式液控单向阀三维结构

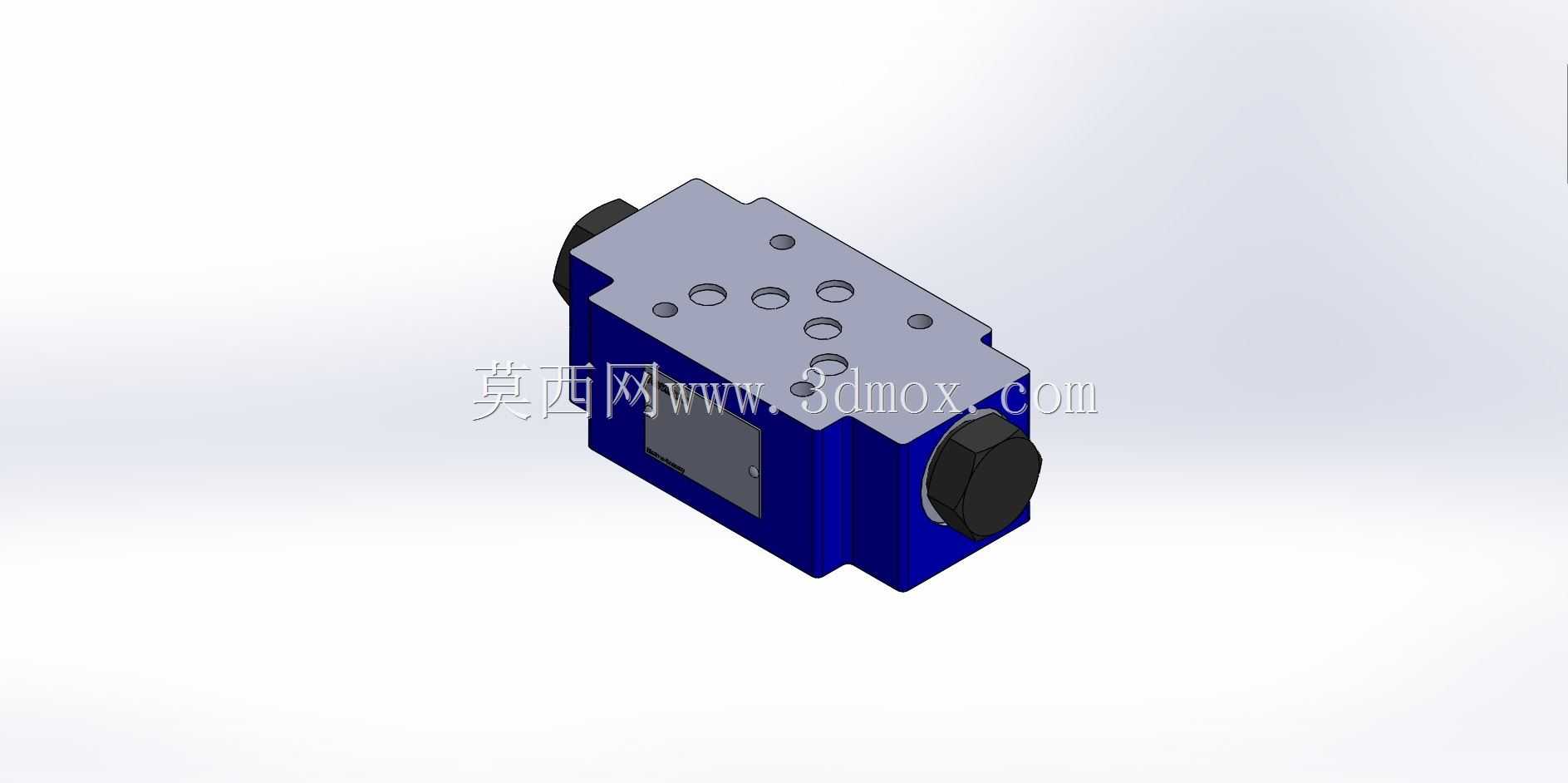

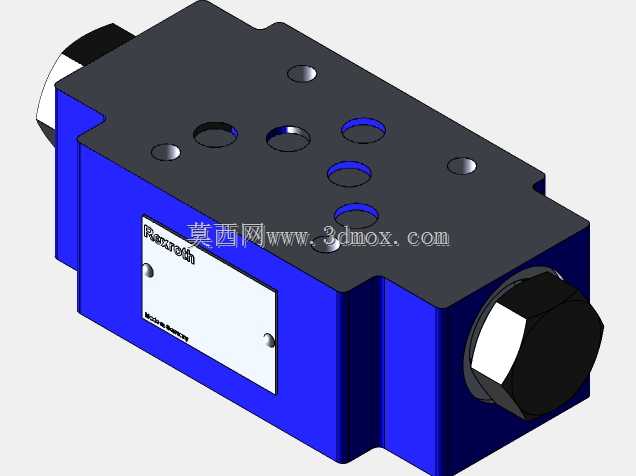

　　这款叠加式液控单向阀的三维结构完整还原了博世Z2S10系列产品的实际装配形态，建模过程中严格遵循液压阀块的通径匹配逻辑，所有安装孔位、油口通道的位置都与实物测绘尺寸保持一致，没有做任何简化处理，方便液压系统设计人员直接调用到集成阀组的装配环境中做干涉校验。从实际应用场景来看，这类阀主要用在需要长时间保持执行元件位置的液压回路里，比如注塑机的合模锁紧回路、工程机械的支腿支撑回路、机床夹具的夹紧保压回路，当系统主油路压力卸荷时，依靠单向阀的锥面密封结构封闭油缸上下腔的油液，避免执行元件因为内泄出现位移下滑，相比普通单向阀，它可以通过外部控制油口打开阀芯，实现反向油流的导通，满足执行元件回程动作的需求。

　　在功能特性上，该阀采用三明治式的叠加安装结构，不需要额外的安装连接板，直接夹在电磁换向阀和油路块之间就能完成装配，大幅减少了液压系统的管路连接点，降低了漏油风险。阀体内部的控制活塞采用双端平衡式设计，控制油压力只需要达到主油路压力的30%就能可靠打开单向阀芯，不会出现反向开启卡顿的问题，阀芯与阀座的密封面采用硬质合金研磨工艺，正常工况下的内泄量可以控制在每分钟几滴的水平，保压时间最长可以达到数十小时，完全满足绝大多数工业液压系统的保压要求。建模时特意还原了阀体两端的黑色塑料防护堵头，这两个堵头在未接入控制油时可以封堵外泄油口，避免运输和存放过程中灰尘进入阀内，实际装配时如果采用内泄式控制方式，这两个堵头不需要拆除，只有当控制油回油需要单独接回油箱时才会更换为管接头。

　　从设计思路层面拆解，这款阀的主体采用方形锻造铝合金阀体，相比铸铁阀体重量减轻了40%以上，同时表面做了硬质阳极氧化处理，抗腐蚀能力和耐磨性能都能满足工业环境的使用要求。阀体顶面的六个安装孔采用10通径电磁阀的标准安装尺寸，孔距、沉头深度都严格遵循ISO 4401标准，不管是搭配博世自家的电磁阀还是其他品牌的同通径换向阀，都能实现无缝对接，不需要额外加工过渡板。油口通道的设计采用了铸造流道与机加工孔结合的方式，流道转角处做了圆弧过渡处理，减少油液流动时的压力损失，同时避免流道内出现涡流导致的系统发热和噪音。主单向阀芯采用锥面密封结构，弹簧刚度经过精准匹配，正向开启压力只有0.05MPa，不会对正向油流造成过大的阻力，同时弹簧的预紧力足够保证阀芯在没有油压时可靠复位，不会因为系统振动出现阀芯误开启的问题。

　　关于外形尺寸与安装边界，这款阀的整体长宽高尺寸与10通径叠加阀的标准尺寸完全一致，安装时不需要在油路块上预留额外的空间，阀体侧面的两个主油口与上下叠加元件的油口完全对中，控制油口设置在阀体的两端侧面，距离安装面的高度经过精准计算，接装管接头后不会和上下相邻的阀件产生干涉。建模时所有的倒角、圆角都按照实际加工工艺还原，比如安装孔的入口处做了120度的导向倒角，方便安装螺栓时顺利导入，阀体的棱边做了R2的圆角处理，避免装配时划伤操作人员，同时也能减少应力集中，提高阀体的耐压强度。需要注意的是，这款阀的控制油压力不能超过额定工作压力的120%，否则会导致控制活塞的密封件损坏，建模时也还原了控制活塞处的密封圈安装槽，方便设计人员在做二次开发时直接调用密封件模型，不需要重新绘制槽体尺寸。在实际选型搭配时，这款阀可以和节流阀、溢流阀、减压阀等其他叠加阀串联叠加，组成不同功能的液压控制阀组，三维模型里的所有配合面都保留了正确的装配间隙，导入到装配环境后可以直接做运动仿真，模拟阀芯在控制油作用下的开启和关闭动作，验证阀组的动作逻辑是否正确，减少物理样机的试制次数，缩短液压系统的开发周期。
