DRV型直通式流量调节阀结构设计

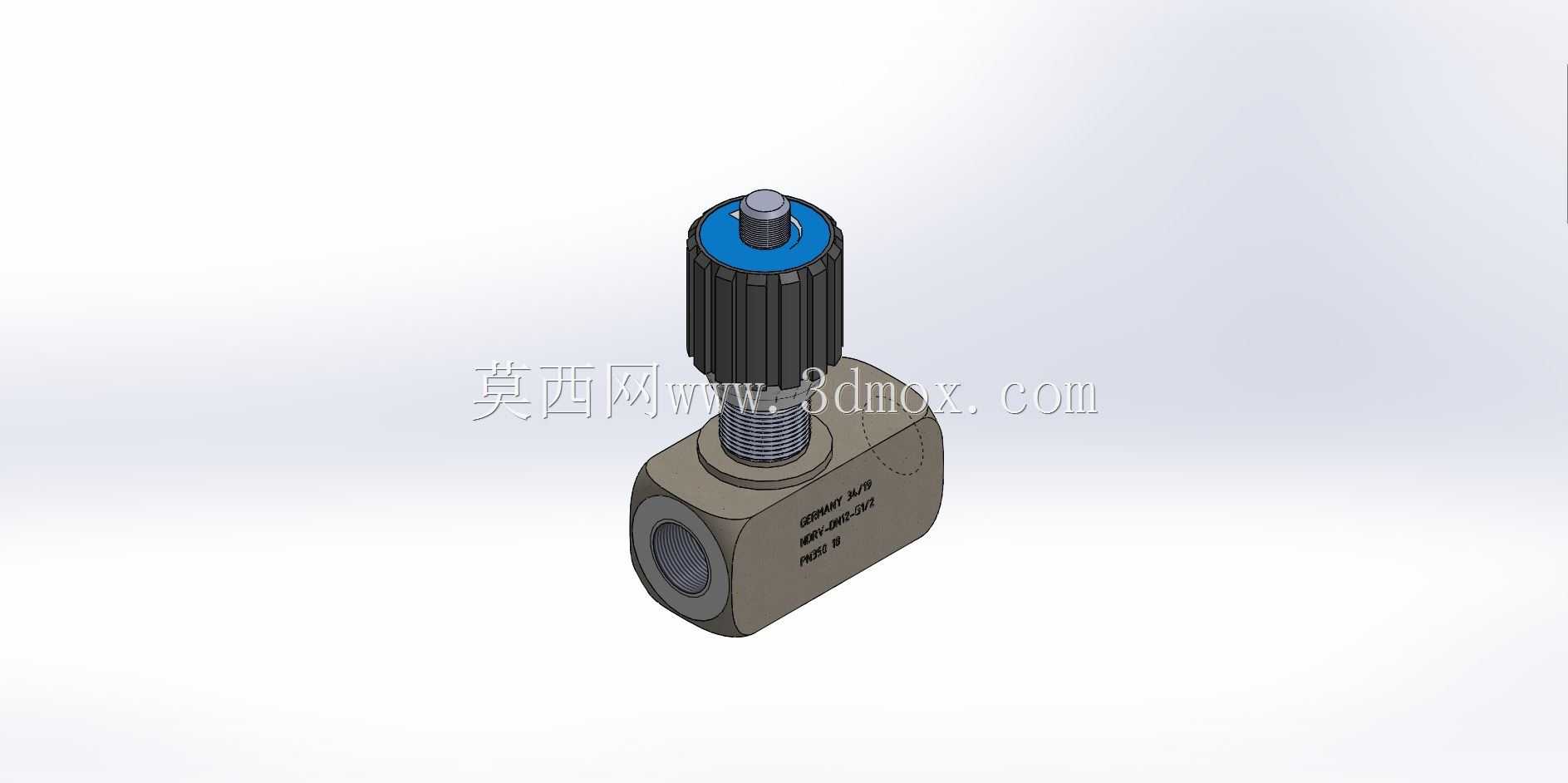

　　这款DRV系列流量调节阀的三维结构，是液压与流体输送系统里常用的节流控制元件，日常在小型液压站、润滑系统、化工小口径流体管路、实验台流体回路里都能见到它的身影，核心作用是通过改变阀口通流面积来调节管路内的流体流量，进而控制下游执行元件的运动速度或者管路内的介质流速，避免流量突变带来的压力冲击、执行元件动作失稳等问题。

　　从结构设计思路来看，这款阀采用了直通式内螺纹连接的阀体结构，阀体整体为锻造碳钢材质的方块式构型，相比铸造阀体，锻造坯料的致密度更高，能承受更高的管路工作压力，也不容易出现砂眼渗漏的问题。阀体两端的内螺纹接口直接和同通径的管路连接，不需要额外的过渡接头，能有效减少管路的泄漏点，这种直通式的流道设计相比直角式节流阀，流体流经阀腔时的转向更少，局部压力损失更小，适合对管路压损有一定要求的低压到中压流体回路。

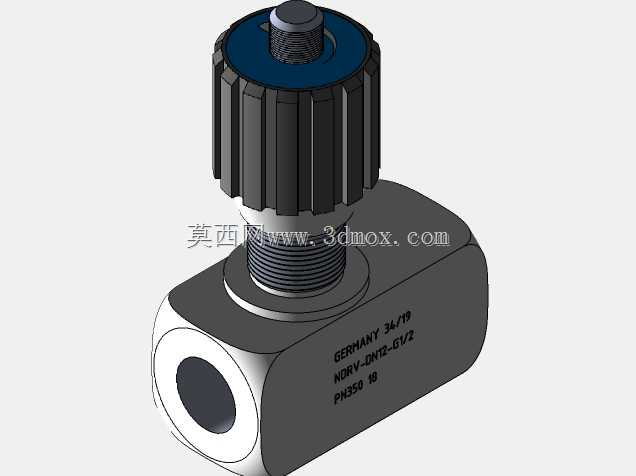

　　调节机构采用了带滚花纹理的旋钮式手轮，手轮外圈的直纹滚花是特意设计的防滑结构，操作人员即使戴着手套或者手上沾有少量油污，也能稳定转动调节手轮，不需要借助额外的扳手工具，手动调节的便利性很高。手轮下方的阀杆采用了细牙螺纹传动，细牙螺纹的导程更小，转动手轮时阀杆的轴向进给量更精细，能实现阀口开度的微米级微调，对于需要精准控制小流量的工况来说，这种细牙调节结构的流量控制精度远高于粗牙螺纹的调节结构。阀杆和阀体之间设置了密封填料腔，通过填料压盖的预紧力挤压密封填料，实现阀杆往复运动时的动密封，避免介质从阀杆配合间隙处渗漏，长期使用后如果出现密封磨损，只需要适当拧紧填料压盖就能补偿密封预紧力，不需要整体拆解阀门，维护成本很低。

　　阀口部分采用的是锥面节流结构，阀杆下端的节流锥和阀座的锥孔配合，当转动手轮带动阀杆上下移动时，节流锥和阀座之间的环形通流间隙会连续变化，这种锥面节流的结构相比针式节流，阀口的抗冲刷能力更强，介质里混有少量细小杂质的时候，不容易出现阀口卡滞或者磨损过快的问题，流量调节的线性度也更好，在小开度工况下不会出现流量突变的情况，能稳定控制极小流量的介质输送。阀体侧面还压制了清晰的开度标识和介质流向箭头，安装的时候能直观判断安装方向，避免反向安装导致调节失效，调节过程中也能通过手轮的转动圈数结合标识，快速判断当前的阀口开度，不需要额外加装开度指示装置。

　　从安装边界尺寸来看，这款阀的整体构型非常紧凑，方块式阀体的对边尺寸和同通径的高压球阀尺寸接近，安装时不需要预留太大的操作空间，手轮的高度控制在合理范围内，即使安装在管路密集的阀组里，也不会和周边的管路、阀件产生干涉。两端内螺纹的轴线和阀体底面平行，安装后可以直接贴靠在安装支架或者阀块表面，通过阀体上的预留安装孔就能实现固定，不需要额外设计复杂的安装支座。阀杆的轴向行程经过精确计算，当手轮完全拧紧时，节流锥完全贴合阀座，能实现可靠的截止功能，相当于兼具了截止阀的截断作用，在一些不需要频繁通断、只需要调节流量的简单回路里，甚至可以省去单独的截止阀，简化管路的整体结构。

　　在实际选型应用的时候，这款阀适合的介质包括液压油、润滑油、低压清水、轻度腐蚀性的化工流体等，只要介质粘度在合理范围内，都能实现稳定的流量调节。设计建模的时候，所有配合面的公差都按照液压元件的通用公差标准设定，阀杆和填料腔的配合公差、节流锥和阀座的形位公差都做了严格的约束，保证加工出来的零件装配后不会出现卡滞、内泄漏超标的问题。流道部分的内壁做了圆角过渡处理，减少介质在阀腔内的涡流产生，降低流体噪声和能量损失，长期通流的时候也不容易在流道死角残留介质杂质，减少阀口堵塞的概率。
