在各类工业传动系统的轴系连接场景中,弹性联轴器是补偿两轴相对偏移、缓冲传动冲击的核心部件,这款ROTEX规格的梅花形弹性联轴器,主要应用于中小功率的传动链路中,覆盖输送设备、轻工机械、泵组驱动、中小型机床进给轴等常见的工业传动场景,用来连接两根同轴布置的传动轴,在传递额定转矩的同时,抵消安装过程中产生的径向、角向与轴向偏差,避免轴系因对中误差产生额外的交变载荷,延长轴承、密封件等周边配套零件的使用寿命。
从实际使用的功能特性来看,这款联轴器采用分体式轮毂搭配梅花形弹性体的结构形式,两个轮毂分别通过锁紧结构与主动轴、从动轴固定,中间的弹性垫采用带凸爪的梅花构型,凸爪嵌入两个轮毂对应的凹槽内,转矩通过轮毂凹槽与弹性体凸爪的挤压接触完成传递,弹性体本身的聚氨酯材质具备良好的阻尼特性,能够吸收传动过程中产生的小幅振动,在设备启动、正反转切换的瞬间,缓冲瞬时冲击载荷,避免刚性碰撞带来的零件损伤。和刚性联轴器相比,这类梅花弹性联轴器对安装对中的精度要求更低,允许两轴存在一定范围内的相对偏移,在现场安装条件有限、轴系无法实现绝对对中的场景下,能够大幅降低安装调试的难度,同时在传动过程中具备一定的过载保护能力,当瞬时载荷超过弹性体的承受极限时,弹性体凸爪会先发生剪切破坏,切断转矩传递路径,避免两端的动力源和负载端核心零件受到冲击损坏。
在设计思路上,这款联轴器的轮毂采用圆柱形对称构型,外圆做了均匀的壁厚设计,保证转矩传递过程中轮毂各部位的应力分布均匀,轮毂中心的轴孔根据常用的轴径系列做了适配,轴孔侧壁设置了紧定螺钉安装位,安装时通过紧定螺钉的顶紧力实现轮毂与轴的周向和轴向固定,这种固定方式结构简单,装拆便捷,适合中小转矩、转速适中的传动场景。轮毂端面的凹槽采用与弹性体凸爪完全匹配的圆弧轮廓,避免应力集中在棱角位置,凹槽的深度经过核算,既保证弹性体嵌入后有足够的接触面积传递转矩,又不会因为凹槽过深削弱轮毂本身的结构强度。中间的弹性体采用多凸爪均匀分布的设计,凸爪的数量和弧度经过匹配,保证每个凸爪承受的载荷均匀,弹性体的材质选用耐磨聚氨酯,在具备弹性的同时有较好的耐磨性和抗老化性能,能够适应常规工业环境下的长期使用,不需要频繁更换维护。
从安装边界与尺寸适配的角度来看,这款联轴器的整体外径、总长度都对应ROTEX24的标准规格,安装时需要保证两端轴的插入深度符合设计要求,轴端不能顶到联轴器内部的中间位置,预留出弹性体的安装空间和轴向窜动的余量。径向安装空间只需要预留出大于联轴器外径的操作空间即可,不需要额外的径向拆装空间,因为联轴器是沿轴向套装到轴上的,装拆时不需要移动两端的动力设备和负载设备,只需要将中间的弹性体取出就可以实现两轴的分离,后期维护更换弹性体的时候操作十分便捷。安装时的对中偏差需要控制在产品允许的范围内,径向偏差、角向偏差和轴向偏差都不能超过设计允许的最大值,否则会导致弹性体受力不均,局部磨损加快,缩短联轴器的使用寿命。在选型匹配的时候,需要根据传动系统的额定转矩、最高转速、轴径尺寸、工作环境温度等参数确认是否适配,这款联轴器适合转矩不大、转速中等、存在小幅冲击载荷的传动场景,不适合重载、高速、高温或者有强腐蚀介质的工作环境。

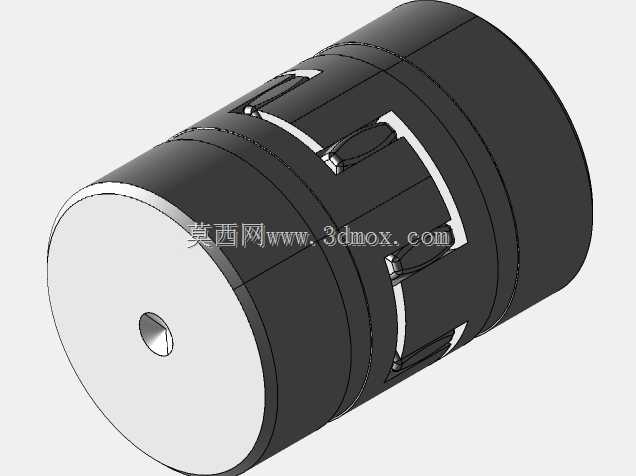

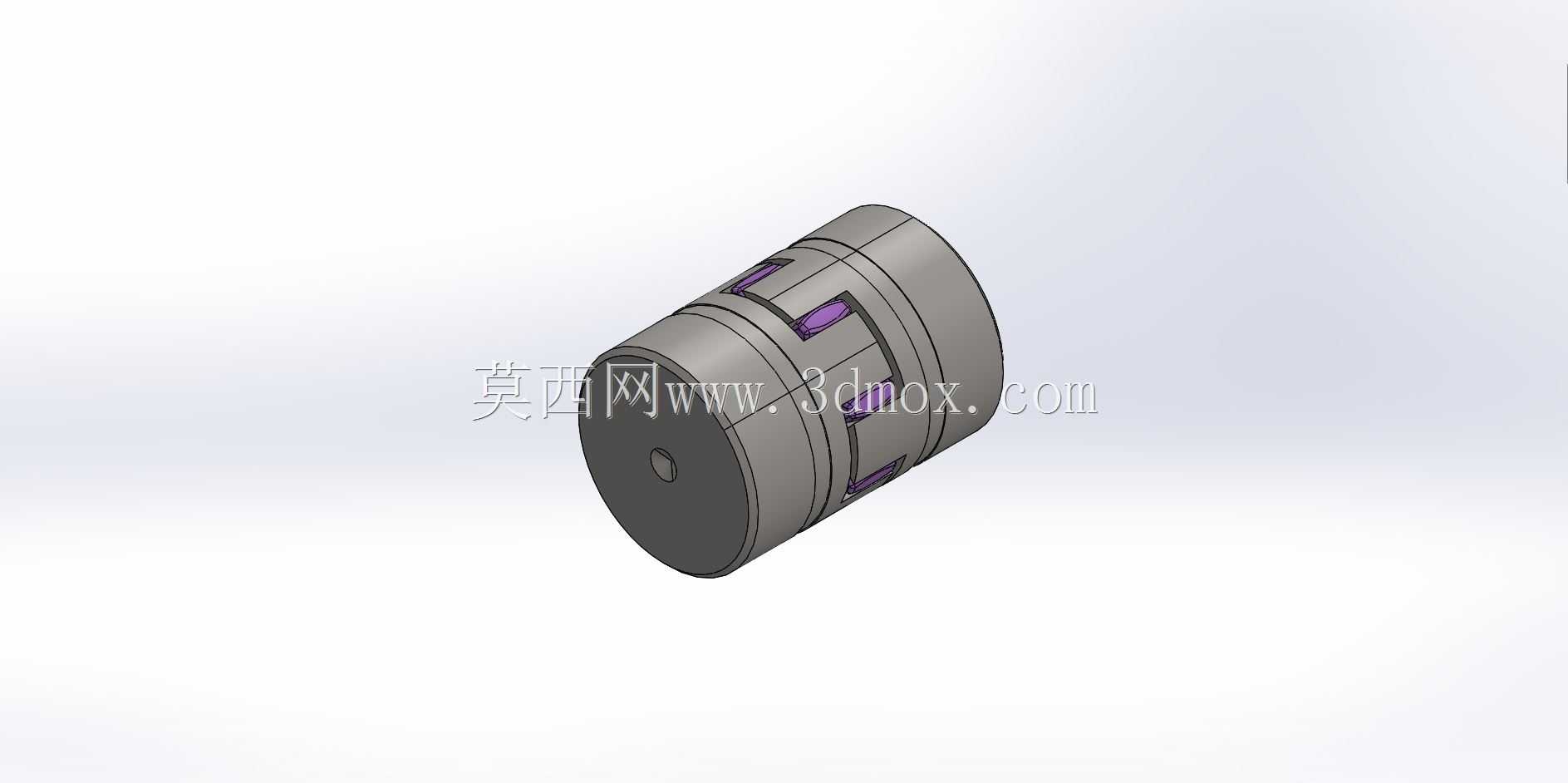

在实际的三维建模过程中,这款模型完整还原了联轴器的所有结构细节,包括轮毂的外圆轮廓、轴孔、紧定螺钉孔、端面凹槽,以及中间弹性体的梅花凸爪结构,各零件之间的装配关系完全符合实际装配状态,能够直接用于设备整体装配的干涉检查、传动路径的布局验证,也可以作为选型阶段的可视化参考,帮助设计人员确认安装空间是否足够,和周边零件是否存在干涉。模型的结构细节完全按照实物的工程尺寸构建,各个配合面的尺寸公差、装配间隙都和实际产品保持一致,在做虚拟装配的时候能够真实反映实际安装的状态,避免设计阶段出现尺寸不匹配、安装空间不足的问题。
