ROTEX28梅花弹性联轴器结构设计

　　在工业传动系统的轴系连接场景中，梅花弹性联轴器是应用覆盖极广的挠性传动部件，这款ROTEX28规格的联轴器，主要适配中小扭矩工况下的两根旋转轴对接需求，常见于伺服驱动工位、小型输送线传动端、泵组动力连接、精密检测设备传动链路等场景，用来补偿两轴安装过程中产生的径向、角向与轴向偏差，同时缓冲传动过程中的冲击振动，避免硬连接带来的轴系磨损、轴承过载甚至断轴故障。

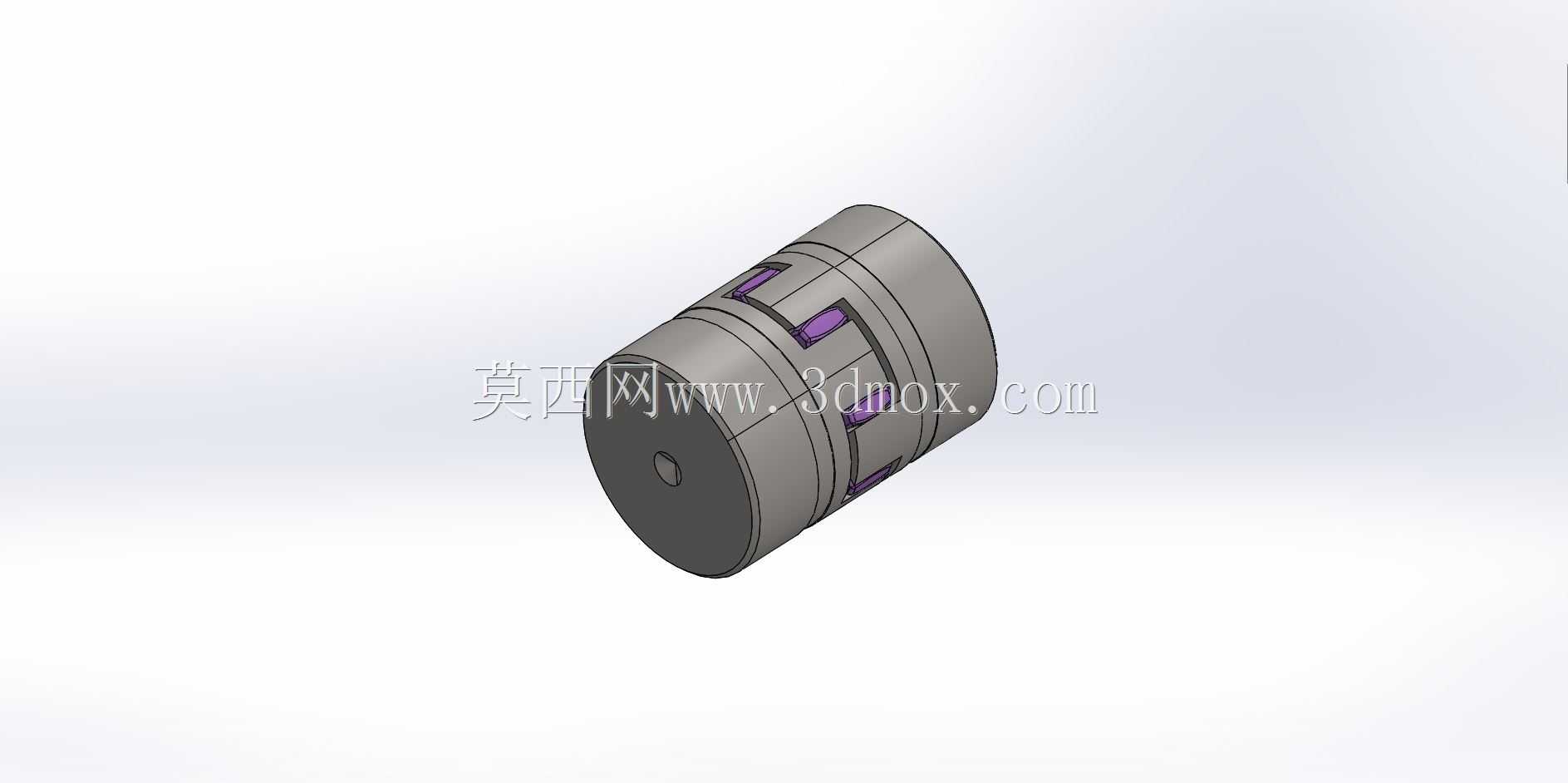

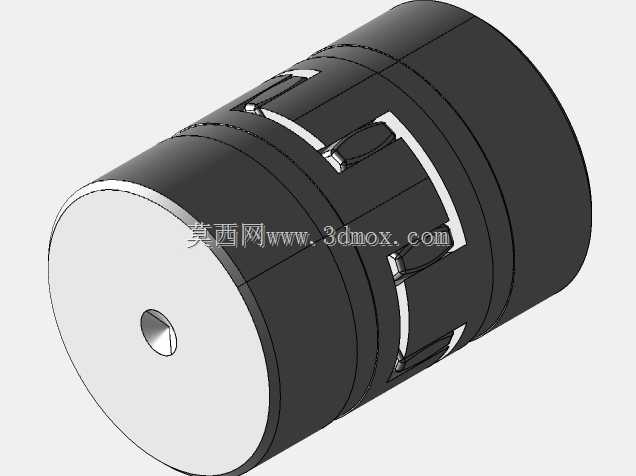

　　从结构设计逻辑来看，这款联轴器采用典型的三瓣式梅花弹性体夹装结构，两端为对称布置的金属轴套，轴套端面加工有与弹性体凸瓣完全匹配的凹型卡槽，中间的紫色聚氨酯弹性体被两端轴套完全包覆夹持，不存在外露的弹性结构，这种设计一方面能避免弹性体在运转过程中受外界油污、粉尘的直接侵蚀，延长弹性元件的使用寿命，另一方面夹装式的配合能保证扭矩传递过程中无背隙，满足精密传动场景下的正反转切换精度要求。两端轴套的内孔为光孔加顶丝锁紧结构，适配直径匹配的圆柱轴安装，安装时无需复杂的热装工艺，只需将两轴分别插入两端轴套内孔，调整好轴的插入深度后锁紧侧面的紧定螺钉即可完成固定，现场安装调试的门槛极低，适合设备产线的快速装配与后期维护更换。

　　从安装边界与尺寸适配角度，这款28规格的梅花联轴器外径控制在合理范围，不会占用过多的径向安装空间，轴向总长度适配多数紧凑传动工位的轴间距要求，安装时需要预留的操作空间仅需满足紧定螺钉的扳手操作余量即可，无需额外的安装支座或辅助固定结构。弹性体采用邵氏硬度适配的聚氨酯材质，既具备足够的刚性保证扭矩传递的响应速度，又有合适的阻尼特性吸收传动过程中的振动，在频繁启停、正反转切换的工况下，能有效降低轴系的冲击载荷，保护后端的驱动电机与被驱动负载。

　　在实际选型应用中，这类联轴器的适用扭矩区间覆盖多数小型传动设备的需求，允许的两轴径向偏差、角向偏差都在常规安装精度的可补偿范围内，不需要刻意追求极高的轴对中精度就能稳定运转，能大幅降低现场安装的对中调试工作量。金属轴套采用优质钢材加工，表面做了氧化防锈处理，在常规工业环境下具备不错的抗锈蚀能力，卡槽的加工精度经过严格控制，与弹性体凸瓣的配合间隙控制在极小范围，避免长期运转后出现配合间隙变大导致的传动冲击问题。和传统的刚性联轴器相比，这种梅花弹性结构不需要额外的润滑维护，运转过程中无噪音，长期使用的故障率极低，不需要定期拆解保养，能有效降低设备的全生命周期维护成本。在一些对传动精度有要求的自动化设备场景中，这种无背隙的梅花联轴器还能保证传动位置的准确性，避免因为连接间隙导致的定位误差，满足精密装配、检测类设备的传动精度要求。
