ROTEX38梅花弹性联轴器结构设计

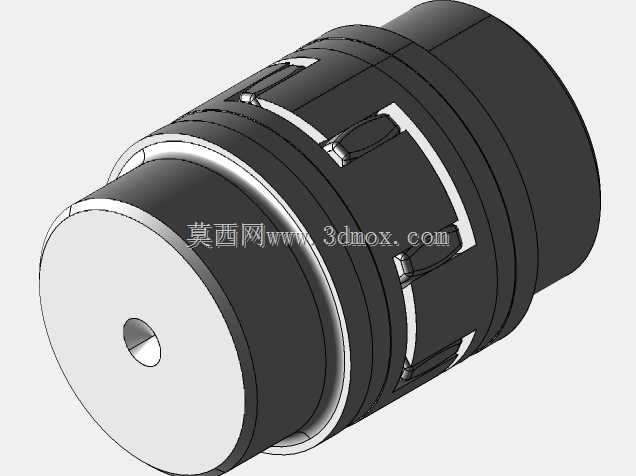

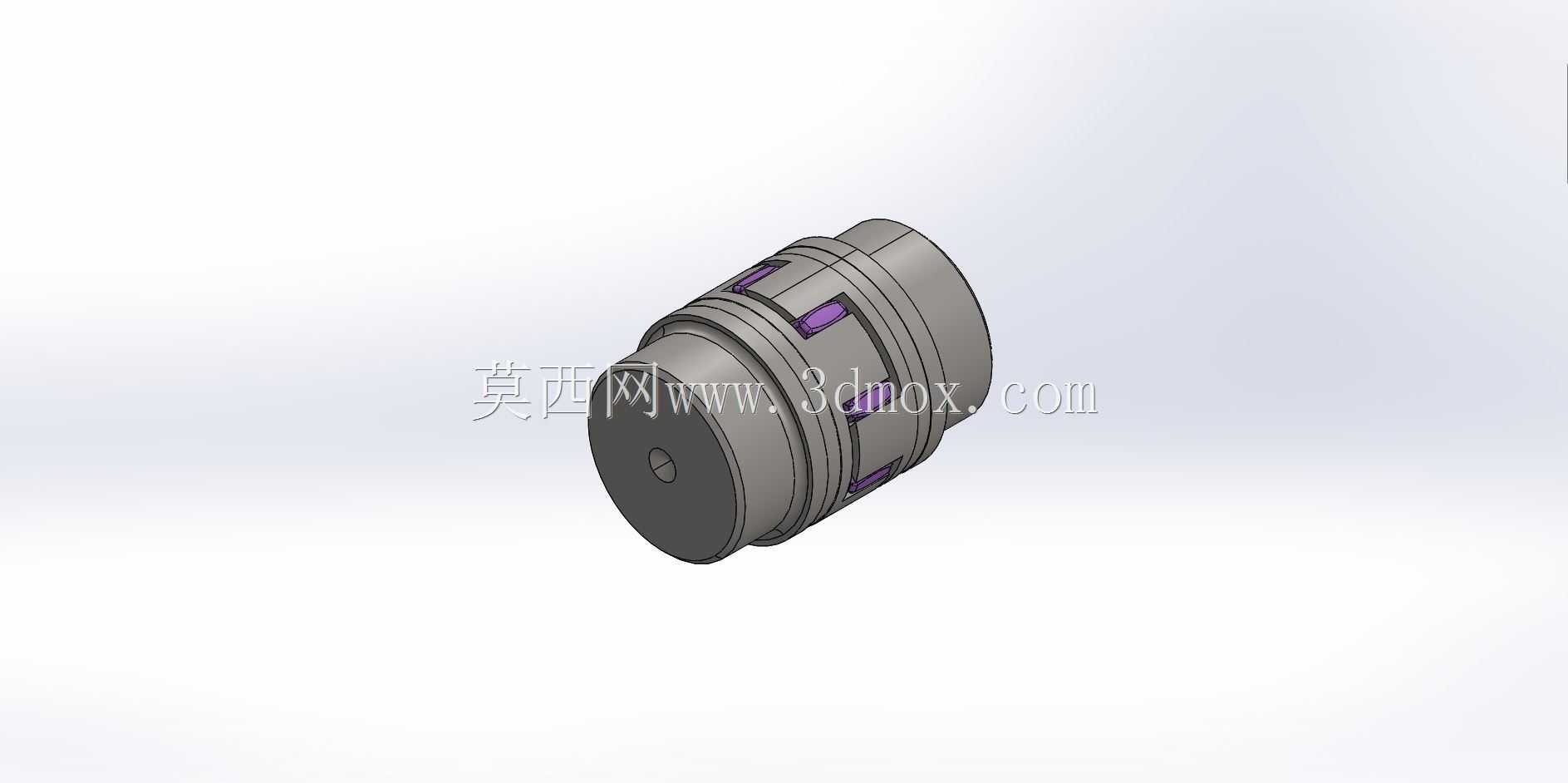

　　在工业传动系统的轴系连接场景中，弹性联轴器是补偿两轴安装偏差、缓冲传动冲击的核心部件，这款ROTEX38规格的梅花弹性联轴器，针对中等扭矩工况的传动需求做了针对性结构优化，广泛适配泵类、输送设备、中小型机床主轴、自动化输送线驱动端等需要柔性轴连接的场景。从实际使用场景来看，这类联轴器常被用在电机与被驱动件的轴端连接位置，很多现场安装时，电机轴和负载轴很难做到绝对的同轴度，不管是安装时的径向偏差、角向偏差，还是设备运行过程中因为机架形变、轴承游隙带来的轴向窜动，都需要联轴器本身具备一定的补偿能力，避免轴系承受额外的附加载荷，导致轴承过早磨损、轴件疲劳断裂。这款联轴器的结构采用典型的三瓣式梅花弹性体夹装设计，

　　两端的金属毂体为45号钢精加工成型，毂体的爪型卡槽和中间的聚氨酯弹性块做了型面匹配，安装时弹性块被卡合在两个毂体的爪瓣之间，扭矩传递完全通过弹性块的挤压受力完成，没有金属部件的直接硬接触，传动过程中可以有效吸收电机启动时的瞬时冲击，还能抵消一部分传动过程中的振动传导，降低整个轴系的运行噪音。在设计思路上，这款联轴器优先考虑了安装维护的便捷性，两端毂体都采用了夹紧式轴孔结构，轴孔侧开有贯通的夹紧缝，搭配锁紧螺钉即可完成和轴件的抱紧固定，不需要额外加工键槽的场景下也能传递额定扭矩，当然也预留了键槽安装位，适配有键连接的重载传动需求。中间的梅花弹性体采用邵氏硬度98A的聚氨酯材质，这种材质的抗挤压强度、耐疲劳性能都优于普通橡胶材质，

　　在频繁正反转的工况下也不容易出现弹性体碎裂的问题，而且弹性体本身有一定的形变量，刚好可以补偿两轴之间的安装偏差：径向补偿量可以达到0.2mm左右，角向补偿量约1度，轴向补偿量在1mm上下，完全覆盖普通工业安装场景下的偏差允许范围。从安装边界尺寸来看，这款ROTEX38规格的联轴器，最大外径为38mm，总长度根据适配轴径的不同有对应的标准尺寸，两端轴孔可以根据实际需求加工成不同的孔径，覆盖6mm到22mm范围的常用轴径，安装时不需要额外做复杂的调整，只需要将两个毂体分别固定在主动轴和从动轴端，对准卡槽放入梅花弹性体，再将两个毂体推到贴合位置锁紧夹紧螺钉即可，后期维护时如果弹性体出现磨损，不需要移动两端的电机和负载设备，

　　只需要将两个毂体沿轴向拉开一定间隙，就可以直接更换弹性体，大幅降低了设备停机维护的时间成本。在实际选型使用时需要注意，这类梅花联轴器不适合用在高速重载的冲击性工况，也不能承受过大的轴向拉力，安装时要保证两个毂体的端面留有合适的间隙，避免弹性体被过度挤压导致过早老化失效，同时要根据实际传递的扭矩大小选择对应硬度的弹性体，扭矩偏大的工况可以选择硬度更高的弹性体，需要更好减震效果的工况可以选择硬度稍低的弹性体。从三维建模的角度来看，这款联轴器的结构特征比较规整，金属毂体的爪瓣采用圆周均布设计，建模时只需要做出单个爪瓣的特征再做圆周阵列即可，弹性体的型面和毂体卡槽做完全的贴合配合，装配时要注意弹性体和毂体之间不要留过大的配合间隙，避免传动过程中出现空程，影响传动精度。很多自动化设备的传动端之所以偏好这类梅花联轴器，除了补偿偏差和缓冲减震的作用之外，它本身没有外露的传动部件，不需要额外加装安全防护罩，整体结构紧凑，径向尺寸小，不会占用过多的安装空间，在安装空间受限的设备内部也能方便布置，而且整体重量较轻，高速转动时的转动惯量小，不会给轴系带来额外的动平衡负担，经过简单的动平衡校正之后就可以用在转速不超过10000rpm的传动场景中。
