贺德克WS12Z01型二位二通插装换向阀结构

　　在液压系统的集成阀块设计场景中，插装式方向阀的选型与结构匹配直接决定了整套液压回路的集成度与响应特性，这款WS12Z01系列的二位二通换向阀属于螺纹插装结构，主要应用在中小流量的液压控制回路中，常见于工程机械的先导控制油路、机床液压站的执行元件换向回路、风电设备的液压锁紧回路这类对安装空间有严格限制的工况。从实际使用场景来看，这类插装阀不需要额外的安装法兰，直接通过阀体外圆的螺纹旋入集成阀块的预制安装孔内，相比板式连接的换向阀能大幅减少阀块的体积，同时减少外接管路的泄漏点，在行走机械的液压系统中，这类结构的阀件抗振动性能更优，能适应设备运行过程中的持续振动工况，避免常规板式阀长期受振出现的连接螺栓松动、密封失效问题。

　　从功能特性来看，这款阀属于二位二通的电磁驱动换向结构，依靠顶部的电磁铁得电失电驱动内部阀芯动作，实现油路的通断切换，常态位下阀芯在复位弹簧的作用下保持初始通断状态，得电后克服弹簧力推动阀芯移位完成油路状态切换，阀芯与阀套之间采用精密间隙密封，配合阀体外圆的多道密封圈，实现不同油口之间的压力隔离，额定工作压力下的内泄漏量控制在行业标准允许的极低范围内，能满足锁紧回路的保压需求。在实际选型匹配时，需要重点关注阀件的安装孔尺寸，这款阀对应12规格的插装阀安装孔，阀块上的安装孔需要严格按照样本给定的尺寸公差加工，包括安装孔的同轴度、各油口的沉孔深度、螺纹的旋合长度，其中顶部的电磁铁部分需要预留足够的接线空间，同时要考虑电磁铁的散热间隙，避免阀块上其他元件的热量直接传导到电磁铁线圈上，导致线圈过热烧毁。

　　从设计思路来看，这款阀采用了分体式的结构设计，顶部的电磁铁部分与下部的阀芯阀套组件可以单独拆分，现场维护时不需要将整个阀从阀块中旋出，只需要拆下电磁铁部分就可以检查阀芯的卡滞情况，降低了现场维护的难度。阀体外圆的密封圈采用了阶梯式布置，不同压力等级的油口之间分别设置独立的密封件，避免高压油通过安装孔的间隙窜到低压腔或者外部，底部的进油口设置了均压槽，能让高压油均匀作用在阀芯端面上，减少阀芯受到的侧向卡紧力，提升阀件换向的可靠性。阀芯的节流边做了微小的倒角处理，避免换向瞬间的液压冲击，在带载换向的工况下能减少压力波动对系统其他元件的影响。

　　在安装边界方面，这款阀旋入阀块后，顶部电磁铁高出阀块安装面的尺寸需要在设计阀组布局时提前预留，相邻阀件的安装中心距需要考虑电磁铁的外径尺寸，避免两个阀的电磁铁部分出现干涉，同时接线插头的插拔空间也要纳入布局考量，不能在阀件安装完成后出现插头无法插拔的情况。阀的底部到安装孔端面的尺寸决定了油口的对齐位置，加工阀块时安装孔的深度公差需要控制在±0.1mm范围内，过深会导致油口通流面积不足，过浅则会导致阀件无法旋到位，出现密封失效漏油的问题。另外，这类插装阀的回油口背压不能超过样本规定的限值，设计回路时要注意回油管路的通径，避免回油背压过高导致阀芯换向阻力过大，出现电磁铁推力不足无法正常换向的故障。

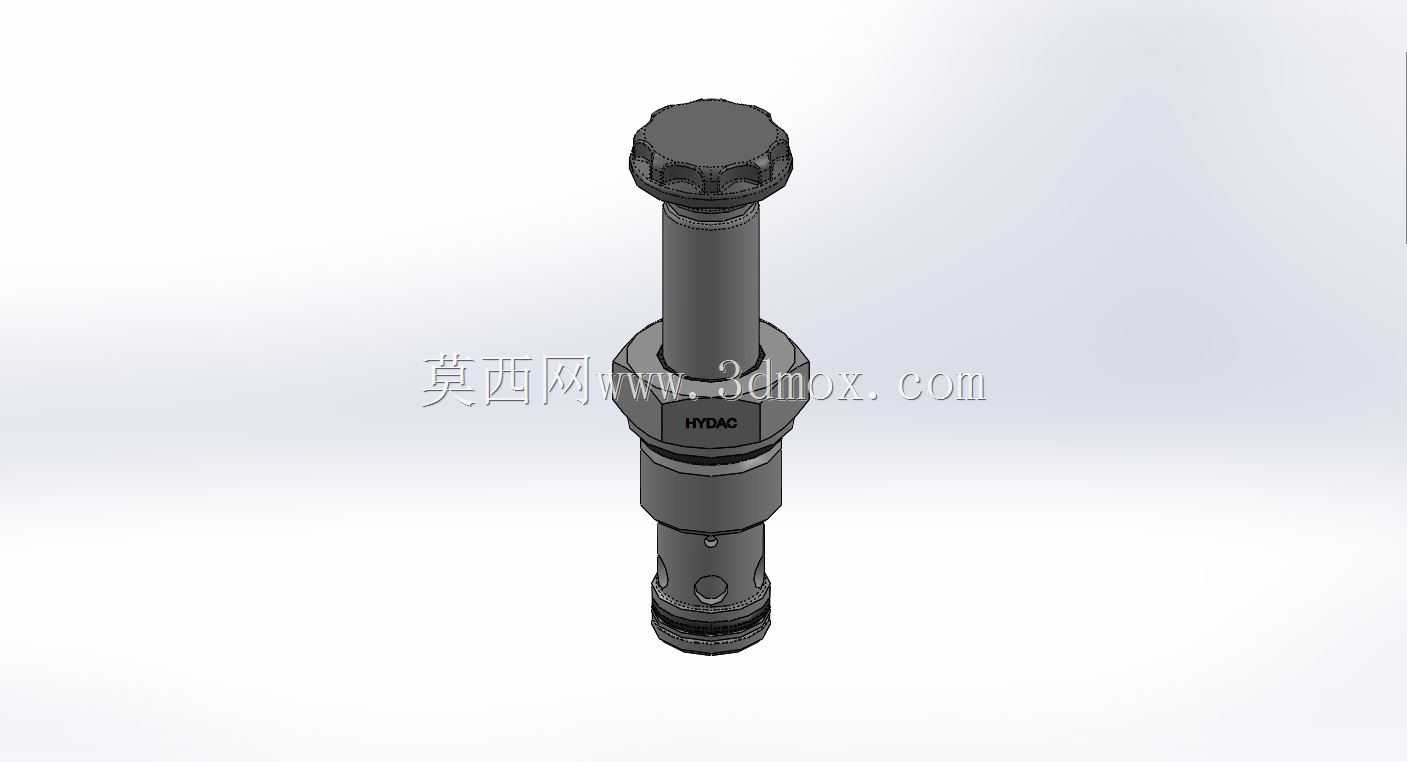

　　从实际建模的角度来看，还原这款阀的三维结构时，需要重点保证外圆安装尺寸、各密封圈槽的位置与尺寸、顶部电磁铁的外形尺寸、底部油口的相对位置的准确性，这些尺寸直接决定了阀组集成设计时的干涉检查结果，如果建模时的安装尺寸出现偏差，后续加工出来的阀块很可能出现阀件无法安装、油口对齐错误的问题。阀芯与阀套的配合尺寸属于元件内部的精密配合尺寸，在做阀组整体设计时不需要完全还原内部的细微结构，只需要保证外部安装接口的尺寸准确即可，但是如果要做阀件本身的结构优化或者流道仿真，就需要对内部阀芯的节流槽、阀套的油窗尺寸做精准还原，才能得到准确的仿真结果。在液压系统的日常维护中，这类插装阀的常见故障包括阀芯卡滞、密封件老化漏油、电磁铁线圈烧毁，其中阀芯卡滞大多是因为油液污染度超标，杂质进入阀芯与阀套的配合间隙导致，所以在系统设计时需要在阀的进油侧设置精度符合要求的过滤器，保证油液清洁度。
