西林德罗DNC50紧凑型气动执行元件结构

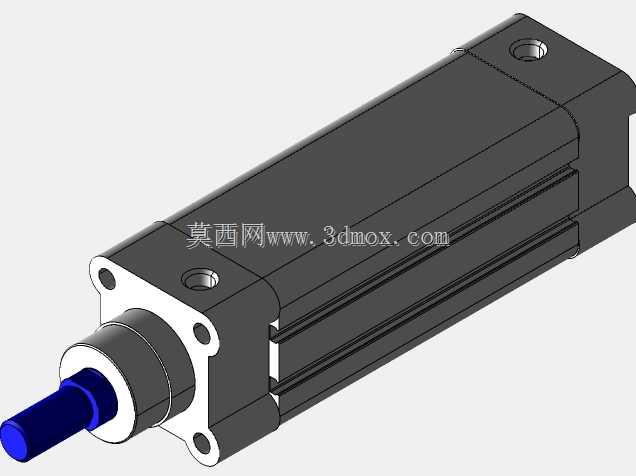

　　这款DNC50规格的气动执行元件，在轻工包装、电子组装、机床上下料工位的气动回路里属于出镜率极高的标准件，日常做直线往复推压、工位挡停、夹具夹紧动作时，选型阶段首先要核对的就是它的安装边界与出力参数。从三维结构来看，主体采用方形硬质阳极氧化铝筒成型，相比圆形缸筒，方形截面的缸体自带安装平面，不需要额外加装固定抱箍就能直接贴装在设备型材立面上，能省掉不少安装辅件的排布空间，尤其适合设备内部走线走管密集、安装位局促的紧凑工位。前端盖采用法兰式安装结构，四个沉头安装孔呈矩形分布，孔位公差严格匹配ISO15552标准安装尺寸，不管是直接锁固在设备安装板上，还是搭配前法兰、后耳轴、中间铰轴这类安装附件，都能直接互换，不需要重新加工安装孔位，

　　这点在老设备改造换型的时候能省掉大量现场配做的工作量。输出轴采用调质镀铬处理，表面粗糙度控制在Ra0.8以内，配合前端盖内嵌的聚氨酯防尘圈与丁腈橡胶密封圈，既能阻挡车间环境里的切削液雾、粉尘颗粒进入缸筒内部磨耗密封件，又能保证往复运动时的密封可靠性，常规工况下往复运行寿命能达到数千公里行程无泄漏。缸筒两端的端盖采用拉杆式锁固结构，四根内置拉杆沿缸体四角排布，没有外凸的拉杆结构，整体外轮廓更规整，不会和周边排布的气管、传感器线缆产生干涉，缸体侧面预留的标准传感器安装槽，可以直接嵌入磁性开关，不需要额外加装固定支架，就能实时检测活塞的伸出与缩回位置，给设备PLC提供到位信号，省掉了外部安装行程开关的空间。从安装尺寸边界来看，

　　50mm缸径对应的理论出力在0.5MPa供气压力下，伸出侧推力接近980N，缩回侧因为活塞杆占了部分活塞面积，拉力约830N，选型时需要结合实际负载的摩擦系数、运动加速度预留1.5-2倍的安全余量，避免负载卡滞时出力不足。两端的缓冲调节螺钉内嵌在端盖侧面，不需要额外预留调节工具的操作空间，在气缸运行到行程端点前，缓冲柱塞会提前封闭排气回路，通过节流排气实现柔性减速，避免活塞硬撞端盖产生冲击噪音，也能延长端盖密封件的使用寿命，在高速往复运动的工位上，缓冲调节的作用尤为明显，能大幅降低设备运行的冲击振动。设计这类标准气动元件的三维模型时，首先要保证所有安装尺寸、配合尺寸和实物完全一致，尤其是安装孔位的位置度、活塞杆的伸出长度公差、

　　端盖的配合止口尺寸，这些尺寸如果出现偏差，导入设备总装时就会出现干涉、装不上的问题。建模过程中，缸筒内壁的粗糙度、密封件的安装槽尺寸虽然是内部结构，但也要按照实际加工尺寸还原，方便后续做气动回路仿真、运动干涉检查时，能准确模拟活塞的运动行程，不会出现结构穿模的问题。另外，这类标准件的模型要尽量简化非关键结构的细节，比如端盖上的微小倒角、拉杆端部的螺纹收尾这些不影响安装和运动仿真的特征，可以适当简化，降低模型的面数，在大型设备总装配的时候不会占用过多的电脑内存，提升装配体的打开和操作流畅度。在实际车间应用场景里，这类气缸经常搭配气动电磁阀、节流阀、气源处理三联件组成完整的气动回路，安装时要注意活塞杆的径向负载不能超过额定值，否则会加速导向套和密封件的磨损，导致气缸出现漏气、活塞杆卡顿的问题，所以在连接负载的时候，尽量保证负载的作用力方向和活塞杆轴线重合，偏心负载较大的工况下，要额外搭配导向轴组件，不要让活塞杆承受径向力。日常维护时，只需要定期检查气源的过滤精度，保证供气里没有过多的水分和杂质，定期给油雾器补充透平油，就能保证气缸长期稳定运行，不需要频繁拆解维护。
