十字型快插气动四通接头结构设计

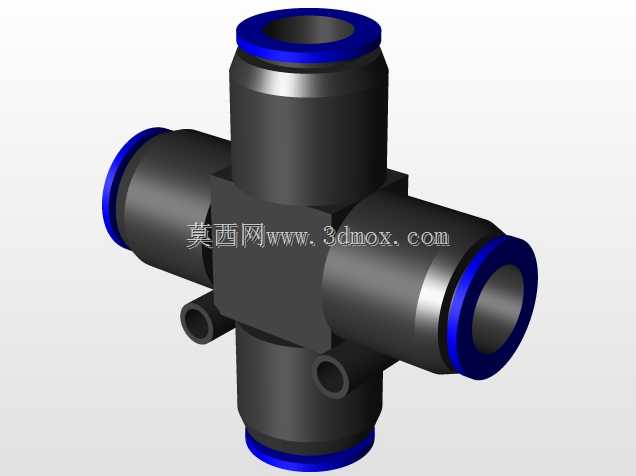

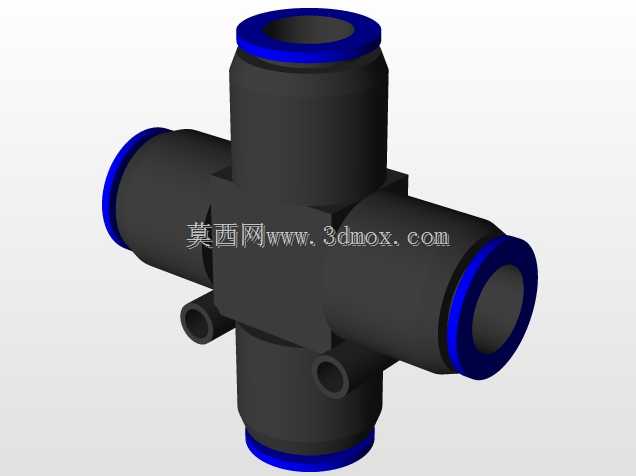

　　在气动控制系统的管路布设场景中，这类十字型快插四通接头是实现多支路气路分流、汇流的核心连接件，常见于自动化生产线气动回路、小型气动设备气路排布、实验室气动试验台管路搭建等场景，能够在单节点处完成四个方向气管的快速连通，无需额外转接件，大幅压缩管路装配的空间占用与操作步骤。从实际使用需求出发，这类接头的核心功能是实现气动管路的快速插拔连接，同时保证连接位置的气密性与抗拉脱性能，适配常规外径的气动软管，在0-1MPa的常规气动工作压力区间内可稳定工作，不会出现漏气、脱管等问题。设计过程中首先考虑的是快插结构的可靠性，接头端部的蓝色卡圈采用弹性锁紧结构，内部搭配环形密封胶圈与卡爪结构，当气管插入接头端部时，

　　卡爪会自动卡紧气管外壁的环形咬合区域，密封胶圈则紧贴气管外壁实现径向密封，拆卸时只需向内按压蓝色卡圈，即可带动卡爪松开，轻松拔出气管，无需额外工具，单人即可完成管路的装拆调整，适配现场频繁改管、快速调试的作业需求。接头主体采用十字正交的流道结构，四个连接端口沿X、Y两个正交轴方向对称分布，中心腔体为等径过渡结构，可最大程度降低气路分流时的压力损失，避免因流道突变产生的紊流、压降问题，保证各支路气压稳定。主体材质选用硬质工程塑料，兼顾轻量化与结构强度，表面做哑光耐磨处理，可适应车间内常见的油污、粉尘环境，不会轻易出现腐蚀、开裂问题；端部蓝色卡圈采用辨识度较高的配色，既方便现场操作人员快速识别快插操作位置，也能和其他类型接头做直观区分。

　　从安装边界来看，这类四通接头的四个端口均为快插结构，安装时需要在每个端口的轴向预留至少15mm的操作空间，用于按压卡圈完成气管插拔，径向方向由于四个端口正交分布，相邻端口之间的间距足够容纳常规气动软管的弯曲半径，不会出现气管弯折堵气的问题；接头整体无外伸的安装固定结构，属于管路 inline 连接部件，无需额外安装支架，直接串接在气路中即可，自身重量较轻，不会对轻质气管造成额外的下坠拉力。在实际选型应用中，这类接头尤其适合空间紧凑的气路节点，比如小型气动机械手的阀岛出口位置、桌面型气动工装的内部气路排布，相比多个三通接头拼接的方案，单只四通接头的密封节点更少，漏气风险更低，装配效率更高，同时整体占用的空间体积更小，

　　能够适配狭小的设备内部安装空间。设计时还需要考虑流道的内壁光滑度，中心交汇位置做圆弧过渡处理，避免气流在转向时产生过大的噪音，同时减少压缩空气中的杂质在流道拐角处堆积的可能，长期使用也不会出现流道堵塞的问题。接头侧部的小型工艺孔是注塑成型时的顶针位置残留，不影响流道密封与结构强度，属于注塑件的正常工艺结构，无需额外封堵处理。在管路装配时，需要注意将气管切口剪平，去除切口处的毛刺，插入接头时要推到底，保证卡爪完全卡紧气管、密封胶圈完全包裹气管外壁，装配完成后可适当轻拉气管确认连接牢固，再通入气压测试密封性。这类快插接头相比传统的螺纹拧接式接头，不需要在气管端部做套环、缠生料带等操作，大幅降低了现场装配的技术门槛，即使是没有经过专业管路装配培训的操作人员，也能快速完成可靠的气路连接，非常适合批量设备的产线装配、现场气路的快速抢修改造等场景。
