右装式工业合页DF1521结构设计

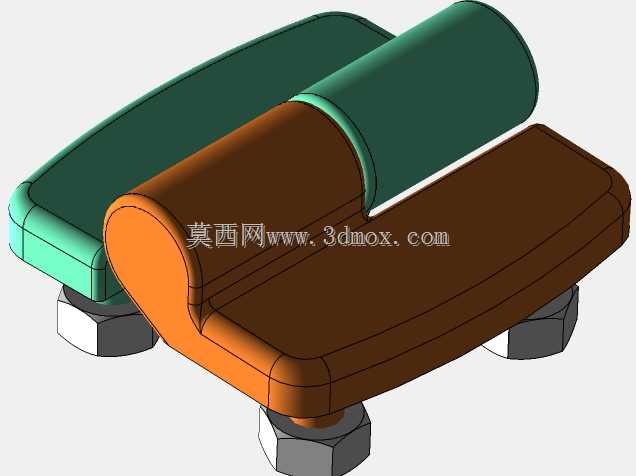

　　这款右装式铰接连接件，日常在工业机柜、设备防护舱门、小型仪器翻盖结构中应用频次极高，区别于民用家装合页，它的结构强度、安装适配性完全围绕工业场景的高频开合、重载承重需求设计。从结构上看，它采用三段式铰接主体，两片页片分别对应固定侧与活动侧的安装面，中间的卷边轴套结构做了全包覆设计，轴芯隐藏在卷边内部，避免外露积尘、卡滞，在车间多粉尘、有少量切削液飞溅的工况下，也能保证长期开合顺畅，不会出现轴芯锈蚀卡涩的问题。页片的边缘全部做了R角倒圆处理，没有尖锐的冲压毛边，安装调试过程中不会划伤操作人员的手部，也不会刮蹭连接设备的线缆、密封胶条等附属部件。底部的三个安装位采用六角螺母嵌装的设计，安装时不需要在背部额外托住螺母，

　　只需要从正面拧入对应规格的螺栓即可完成固定，在机柜内部操作空间狭窄、无法伸手到安装面背部的场景下，这种结构能大幅降低安装难度，提升装配效率。设计阶段首先考虑的是安装边界的适配性，三个安装点的孔位间距做了标准化匹配，对应市面上主流的1.5mm-2.5mm厚度的钣金机柜安装面，不需要现场二次扩孔或者改孔，页片翻开后的最大开合角度能达到115度，完全满足设备检修时舱门全开的操作空间需求，不会因为开合角度不足导致检修时工具、零部件无法顺利进出舱体。轴套的配合间隙控制在0.1mm以内，开合过程中没有明显的旷量，长期使用后页片也不会出现下垂错位的问题，对于有密封要求的防护舱门，这种小间隙配合能保证舱门闭合后密封胶条的压缩量均匀，

　　不会因为页片错位导致密封失效、粉尘或者水汽进入设备内部。页片的受力结构做了加强处理，在轴套与页片的连接位置做了加厚的过渡圆角，承重测试下单组合页能承受15kg的静态悬挂载荷，开合一万次后轴套的磨损量小于0.05mm，完全满足工业设备全生命周期的使用需求。安装时需要注意，固定侧页片要安装在静止的机架框架上，活动侧页片对应安装在舱门或者翻盖的对应位置，三个固定螺栓要均匀拧紧，拧紧力矩控制在8N·m左右，避免力矩过大导致页片变形、开合卡滞。不同于外露式的铰接结构，这款合页的轴套做了等直径的圆滑过渡，没有突出的棱角，在人员经常通行的设备通道位置，不会因为磕碰造成人员受伤，安全防护性能更优。针对不同的安装面材质，如果是塑料壳体的仪器设备，

　　还可以在安装孔位增加橡胶减震垫圈，降低开合过程中的震动传递，避免设备内部的精密元器件受震动影响精度。整体结构没有多余的复杂零件，拆解后只有页片、轴芯、嵌装螺母三个部分，后期如果出现磨损需要维护，只需要冲打出轴芯即可更换对应的磨损部件，不需要整体拆卸更换，维护成本极低。在三维建模过程中，所有的安装孔位、轴套配合尺寸都做了参数化关联，如果需要适配不同厚度的安装板，只需要调整嵌装螺母的长度参数即可快速衍生出对应规格的型号，不需要重新绘制整体结构，能大幅缩短同系列产品的设计周期。建模时对页片的拔模角度做了1.5度的设置，完全适配冲压、压铸的生产工艺要求，不会出现生产过程中脱模困难、页片表面拉伤的问题，所有的圆角半径都匹配现有冲压模具的R角规格，不需要额外开制新的模具，能有效降低量产阶段的模具投入成本。
