1.50MM引脚绝缘冷压接线端子结构

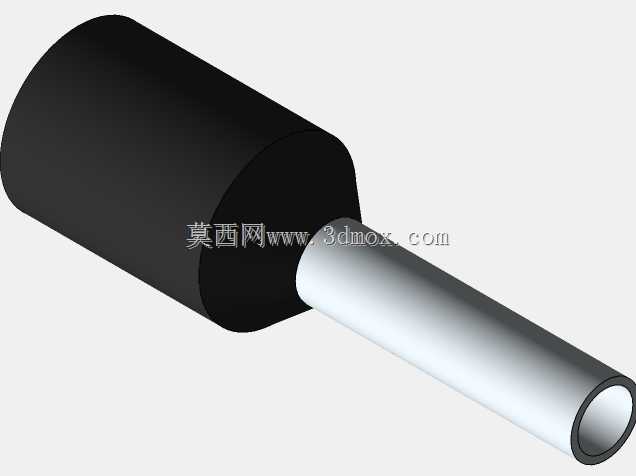

　　在低压电气柜二次回路布线、小型传感器信号接线、PCB板外接导线接驳的场景里，这类针式冷压端子是解决多股软线散丝、接线虚接问题的核心连接件，日常做设备电气装配时，但凡遇到0.75到1.5平方的多股铜芯软线需要接入螺钉式接线端子排、小型继电器插脚或者仪器仪表的接线柱，都会优先选用这类规格的端子来做导线端头预处理。从实际使用的角度看，这个端子的核心功能是把剥去绝缘层的多股软线收拢压接在金属内管里，外层的绝缘护套一方面避免压接位置的铜丝外露造成相邻接线点短路，另一方面也能给导线和金属管的衔接位置提供应力释放，避免设备运行时的振动拉扯导致导线从压接位置断裂。做这个三维结构的时候，首先要匹配的是1.50MM的引脚外径尺寸，

　　这个尺寸直接对应接线端子排的插孔内径、继电器插座的插片间隙，建模时金属插针的圆柱度公差要控制在0.02MM以内，避免插接过松导致接触电阻过大，或者插接过紧造成装配时端子变形。金属部分的结构分为两个区段，靠近绝缘护套的区段是压接段，内径要匹配对应线径的导线铜丝外径，压接段的内壁做了细微的滚花结构，压接时滚花会嵌入铜丝缝隙，保证拉拔力符合电气连接的强度要求，不会出现导线拉脱的问题；前端的插合段是光滑的实心圆柱？不对，是空心？不，不对，针式端子的插合段是实心镀锡铜柱？哦不对，看模型结构，前端是金属圆柱，后端是和绝缘套衔接的扩口段，压接的时候导线从绝缘套尾部穿入，伸进金属管的压接腔，用压线钳的对应模腔压出六边形或者四边形的压痕，

　　把铜丝和金属管牢牢压成一体。外层的绝缘护套采用的是尼龙材质，建模时要考虑护套和金属管的过盈配合量，护套的内孔比金属管压接段的外径小0.1到0.15MM，装配时通过压装把金属管压入护套，保证日常使用中金属管不会从护套里脱出。安装边界方面，这个端子压接完成后，总长度要控制在适配狭窄布线空间的尺寸，绝缘护套的外径不能超过相邻接线位的间距，一般1.5MM引脚的端子护套外径在4MM左右，刚好适配常见的5MM间距的接线端子排，不会出现相邻端子护套干涉的问题。实际选型时还要注意，金属部分的材质是电解铜，表面做镀锡处理，一方面降低接触电阻，另一方面避免铜材氧化导致接触不良，绝缘护套的尼龙材质要满足耐温-40℃到105℃的要求，适配工业现场的常规工作温度范围，不会因为设备发热导致护套软化变形。在做三维装配校验的时候，要模拟端子插入接线座的全过程，确认插针的导入角度有15度的倒角，方便装配时快速对准插孔，不会因为插针边缘锋利刮伤接线座内部的导电弹片；还要校验压接后的端子尾部，导线绝缘层要伸进护套尾部3到5MM，避免铜丝外露，压接位置的变形量要均匀，不能出现金属管开裂、护套被压裂的缺陷。这类端子和叉形、圆形冷压端子的应用场景有明显区别，针式结构更适合插孔式的接线位，尤其是空间狭小、无法用螺钉固定环形端子的小型电气元件上，比如小型接近开关的接线端子排、PLC模块的外接信号端子，用这类针型端子插装后，螺钉拧紧时不会把导线挤散，

　　接线的一致性远高于直接把软线塞进接线孔的操作方式，能大幅降低设备后期运维时的虚接故障概率。建模过程中还要注意金属插针和绝缘护套的同轴度，要是同轴度偏差超过0.1MM，插装时就会出现插针偏斜，无法顺利插入插孔，甚至会把插孔内的弹片顶变形，造成整个接线座报废，所以结构设计时在金属管和护套的配合位置做了定位台阶，压装时台阶抵到护套的端面，保证两者的同轴度符合装配要求。另外，绝缘护套的尾部做了喇叭口导入结构，穿线时导线能顺利伸进金属管内部，不需要反复对准，能提升现场接线的装配效率，尤其是批量布线的时候，这个小结构能减少不少穿线的辅助时间。从电气性能的角度看，这个规格的端子额定载流量要匹配1.5平方导线的载流能力，一般在10A到15A之间，接触电阻要小于0.5毫欧，避免长期通流时压接位置发热，所以金属部分的壁厚设计在0.3MM左右，既保证足够的导电截面积，又不会因为壁厚过大导致压接时难以变形，压接不牢固。
