4mm规格灰色单芯绝缘接线端子结构

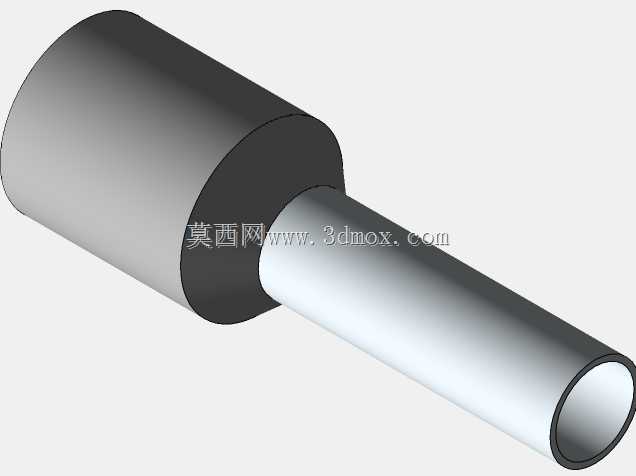

　　在低压电气柜二次回路布线、传感器信号接线、小型机电设备内部线束连接场景里，这类单芯管状绝缘端子是解决多股软铜线散丝、接触不良问题的常用连接件，很多现场接线作业里，工人剥完线芯如果不压接这类端子，直接把散丝拧成一股塞进接线柱，时间久了受设备振动、温度循环影响，散丝容易松脱断股，轻则造成信号闪断、接触电阻变大发热，重则引发回路短路烧损端子排，所以这类端子的结构设计完全围绕可靠压接、绝缘防护、适配接线空间三个核心需求展开。从结构上看，这款端子分为两个功能段，一端是镀锡纯铜材质的导电插管，内径匹配4mm标称截面积的多股铜芯线，管壁厚度控制在合理范围，压接时既能产生足够的塑性变形抱紧线芯，又不会因为管壁过薄压裂或者压接后机械强度不足，

　　插管的外圆尺寸做了公差控制，适配市面上主流接线端子排、小型继电器、传感器接线座的插孔尺寸，插装后不会出现过松晃荡或者过紧插不到位的情况。另一端是绝缘护套段，采用伊索拉尼龙材质注塑成型，护套和铜插管之间做了防脱滚花结构，压接后护套不会从铜插管上松脱，护套的外径比铜插管大出一个台阶，一方面能在插装时起到限位作用，避免端子插接过深触碰接线座内部带电部件，另一方面绝缘护套能把铜插管尾部和线芯剥露的部分完全包裹住，防止相邻接线之间的飞丝短路，也能避免作业人员接线时误碰带电部分。设计时需要重点考虑几个边界尺寸：首先是铜插管的有效压接长度，要保证压接钳压接后，压痕覆盖足够的线芯接触面积，接触电阻满足大电流载流要求，

　　4mm规格的端子载流能力要匹配对应线径的额定载流量，镀锡层的作用一是防止铜基材氧化，二是降低接触电阻，保证长期通电时的温升在标准允许范围内。绝缘护套的长度要覆盖线芯剥头的长度，常规剥线长度控制在比铜插管长度短1mm左右，压接后线芯不会从护套尾部露出，护套的锥度入口设计方便穿线，现场作业时不用反复对准就能把剥好的线芯插进铜插管里，提升接线效率。在安装适配性上，这款端子的整体长度控制得比较紧凑，在空间狭小的传感器接线盒、小型PLC端子排内部布线时，不会因为端子过长导致盒盖盖不上，或者相邻端子之间干涉，外圆的光滑圆柱结构也方便在走线槽里排布线束，不会勾挂其他线缆。材料选择上，导电部分采用电解铜材质，导电率高，压接后塑性变形均匀，

　　不会出现硬脆断裂的问题，表面镀锡处理兼顾了抗氧化和焊接兼容性，部分需要焊接加固的场景也能直接上锡，不用额外打磨镀层。绝缘部分的尼龙材料具备一定的韧性，低温环境下不会脆裂，耐温范围覆盖常规工业设备的工作温度区间，长期使用不会出现绝缘老化开裂的问题。实际选型使用时，要注意端子的内径和线径严格匹配，不能用小内径端子强行塞大线径，也不能用大内径端子压细线，否则会造成压接不牢、接触电阻过大的问题，压接时要选用对应规格的压接钳模口，保证压接后的形状是规整的四边形或者六边形，压痕位置在铜插管的中间段，不能压到绝缘护套部分，也不能压在铜插管的入口端导致线芯插不到位。这类端子在自动化设备的传感器信号回路里用得尤其多，因为传感器的接线线径大多在0.5到4平方之间，信号回路对接触可靠性要求很高，一旦接线松动就会造成传感器信号误报，导致设备误停机，压接这类端子后，线芯被完全约束在铜插管里，即使设备长期运行产生振动，也不会出现散丝松脱的问题，绝缘护套还能防止现场布线时的金属碎屑、灰尘落到接线部位造成短路。从建模角度看，这类零件的结构虽然简单，但尺寸公差的把控很重要，铜插管的内外径同轴度、绝缘护套和铜插管的配合过盈量、护套入口的倒角尺寸，都会影响实际使用的体验，建模时要把压接后的变形余量考虑进去，铜插管的壁厚要均匀，避免压接时一侧管壁过薄开裂，绝缘护套的外表面做哑光处理，既方便识别规格，也能在插拔时增加摩擦力，方便作业人员手持操作。
