带安装孔凸缘式轮缘机械结构件

　　在各类需要轴系定位、部件连接强化的机械结构场景中，这类带凸缘的轮缘结构件是十分常见的配套零件，日常做设备改造、非标结构设计时经常会用到这类零件，它的核心作用是在轴端或者筒体端部形成强化的连接边界，避免薄壁结构在连接受力时出现变形、开裂的问题。从实际使用场景来看，这类零件常配套在传动轴端部、传感器安装基座、小型回转筒体的端接位置，比如输送线的从动辊端接、小型回转检测设备的轴端固定、仪表类设备的壳体端接强化都能看到这类结构的应用，它既可以作为轴向定位的抵靠面，也能通过盘面上的均布安装孔实现相邻部件的螺栓锁紧，不需要额外做焊接或者复杂的卡扣结构，拆装维护的便利性很高。

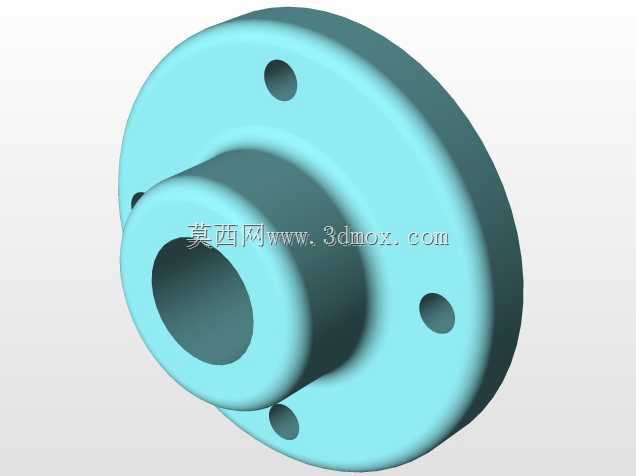

　　从结构设计的思路来看，这类零件采用一体成型的盘毂结合结构，中间的凸起毂部是和轴或者内套筒配合的部位，毂部的内孔根据配合需求可以选择间隙配合或者过渡配合，实际建模时需要根据配合轴的公差带调整内孔的尺寸偏差，避免装配时出现过盈量太大装不进去，或者间隙太大出现同轴度偏差的问题。盘面上的安装孔采用圆周均布的设计，通常是4个或者6个孔位，孔位的分度圆直径需要和对接部件的安装孔位完全匹配，建模时要严格控制孔位的角度公差，不然现场装配时会出现螺栓穿不进去的问题。盘体和毂部的衔接位置做了圆弧过渡处理，这个细节很关键，很多新手建模时容易忽略这个过渡圆角，导致零件在受力时出现应力集中，长期受交变载荷的位置容易从衔接处断裂，实际加工时这个圆角也能减少刀具的接刀痕，提升零件的结构强度。

　　从安装边界的尺寸来看，这类零件的轴向总长度需要匹配安装位的轴向空间，毂部的伸出长度不能超过对接部件的沉孔深度，不然安装时会出现盘体贴不紧结合面的问题，导致连接锁紧失效。盘体的外径要比安装孔的分度圆直径大出足够的距离，保证孔边到盘体外缘的壁厚满足强度要求，通常这个壁厚不小于安装孔直径的0.8倍，避免螺栓锁紧时孔边出现开裂。内孔的直径要根据穿过的轴径或者筒体的外径来确定，要是作为穿线或者过流的通道，内孔的尺寸还要预留出足够的间隙，避免线缆或者流体通过时出现剐蹭或者通径不足的问题。

　　实际选型和建模时还要考虑零件的受力情况，如果是用在有回转运动的部位，盘体的端面要做垂直度公差要求，保证和轴线的垂直偏差在允许范围内，不然回转时会出现端面跳动的问题，影响设备的运行精度。如果是用在静态连接的部位，比如传感器的安装基座，还要考虑结合面的平面度要求，保证安装后传感器的检测面位置准确，不会因为结合面不平出现检测角度偏差。零件的材质通常根据使用环境选择，普通工况下用45号钢做表面发黑处理就可以满足强度和防锈要求，有腐蚀环境的工况可以选择不锈钢或者铝合金材质，对应的建模时不需要调整结构尺寸，只需要在工程图中标注对应的材质和表面处理要求即可。很多新手在做这类零件建模时容易把安装孔做成通孔直接打通毂部，实际上大部分场景下安装孔只需要在盘体部分加工通孔，毂部不需要开孔，不然会破坏毂部和轴配合的接触面，影响配合的稳定性。另外盘体的外缘通常做小倒角处理，避免安装时锋利的边缘划伤操作人员，也能减少零件搬运时的磕碰变形。这类结构虽然看起来简单，但是在实际设备中承担着定位、连接、强化的多重作用，尺寸参数的微小偏差都可能导致整个装配环节出问题，所以建模时每一个尺寸都要结合实际安装场景来确定，不能只凭视觉比例随意绘制。
