多通路集成式流体管路连接刀架结构

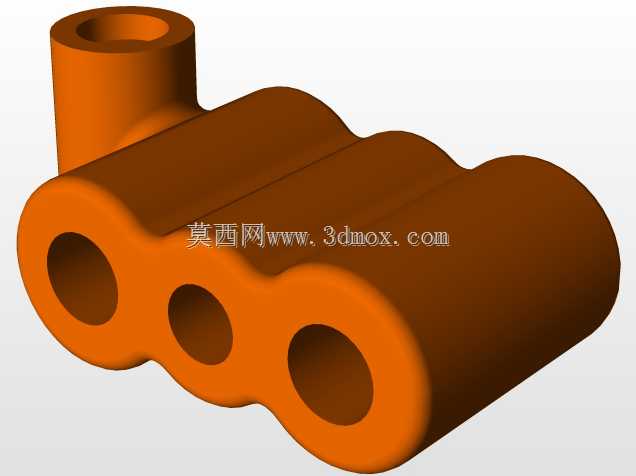

　　在小型液压动力单元、集中润滑系统以及台式小型加工设备的辅助流体回路里，这类多通路集成式连接构件常被用作流体介质的分流承载基座，替代传统分散式管接头拼接的布局，减少管路接头数量的同时降低泄漏点风险。从结构形态来看，主体采用三段连续圆弧过渡的类波浪形截面设计，三个同轴排布的横向通孔为流体主通路，不同孔径的通孔对应不同通径的介质输送需求，可同时承载压力油、润滑脂、冷却气三类不同介质的独立输送，孔道之间的实体壁厚经过受力校核，在1.6MPa额定工作压力下不会出现贯通形变，相邻孔道的中心距严格匹配标准管接头的安装扳手空间，避免安装时相邻接头出现干涉。主体上方凸起的圆柱形凸台为辅助安装定位结构，凸台内的通孔可作为压力检测接口或者备用回路通路，

　　凸台与主体的衔接处采用大圆角过渡，消除应力集中隐患，在长期受管路振动载荷的工况下，不会出现衔接处断裂的问题。设计阶段优先考虑了安装空间的紧凑性，整体外形没有突出的尖锐棱角，所有外边缘都做了R2以上的圆角处理，既避免安装时划伤操作人员，也能在压铸或者3D打印成型时减少应力残留。安装边界上，主体底面为平面定位基准，可直接贴装在阀块或者设备基座的安装面上，三个横向通孔的端面都预留了标准管螺纹的加工余量，不需要额外加工转接面就可以直接安装快插接头或者卡套式接头，上方凸台的外圆直径适配常用的管夹固定规格，不需要额外定制固定件就能完成构件的位置锁定。实际使用中，这类构件常布置在设备的流体回路交汇位置，替代原本需要多个三通、两通接头拼接的管路组，

　　整体占用的安装空间比分散接头布局缩小近40%，同时因为减少了接头密封面的数量，日常维护时的泄漏排查工作量也大幅降低。建模过程中，主体的三段圆弧外轮廓采用等壁厚设计，保证整体成型时的冷却速率一致，避免出现壁厚不均导致的缩孔缺陷，三个横向通孔的同轴度公差控制在0.05mm以内，保证接头拧入后不会出现偏斜导致的密封失效，凸台与主体的位置度公差满足安装定位要求，不需要二次找正就能完成与周边构件的装配。在流体回路的实际运行中，该构件的内部流道没有直角急转弯结构，介质流经时的压力损失比直角接头降低约25%，对于粘度较高的润滑脂输送场景，能有效减少流道堵塞的概率，适配-20℃到80℃的工作环境温度范围，可满足多数通用工业设备的流体回路使用需求。
