带座铰接式传感器安装固定支架结构

　　这类带铰接结构的安装支座，常被用在工业传感检测工位的部件固定场景中，不管是流水线的位置检测单元、小型设备的位移传感模块，还是工装夹具上的到位触发组件，都能见到这类结构的身影。它的核心作用是给外置的传感类元件提供稳定的安装基准，同时借助上端的铰接孔位，允许配套的检测部件在小角度范围内摆动调整，适配不同安装面的角度偏差，避免硬连接带来的应力集中，也能抵消设备运行过程中产生的小幅振动对检测精度的影响。

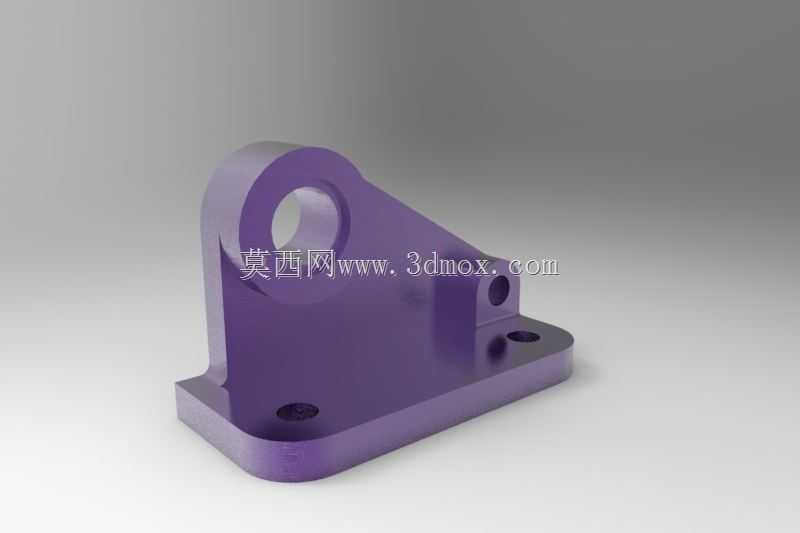

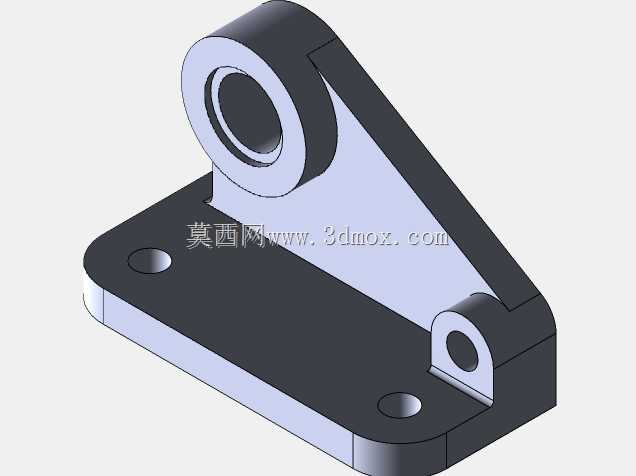

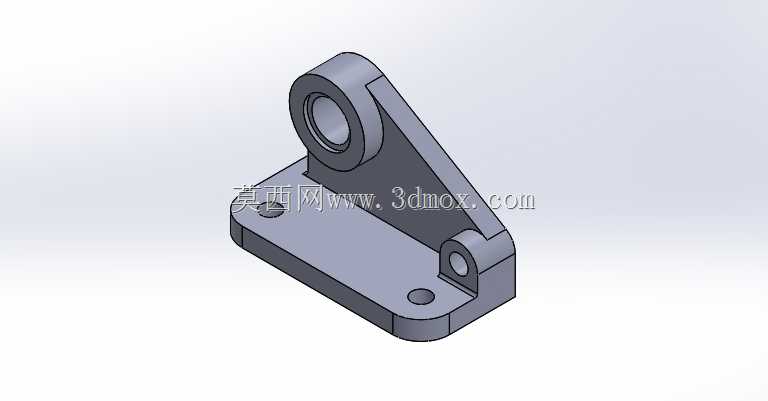

　　从结构设计逻辑来看，底部的矩形安装板是整个部件的承载基础，板上开设的两个沉头安装孔，是用来穿设内六角螺栓将整个支座固定在设备机架或者安装基板上的，沉孔的设计可以让螺栓头完全埋入板件内部，不会突出安装面干涉其他部件的运动轨迹，安装板的边缘做了小圆角过渡，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中点，提升部件长期受载下的结构强度。连接底板和上端铰接筒的斜向支撑板，采用了变厚度的加强结构，靠近上端铰接筒的位置厚度更大，因为这个区域是受力的核心位置，当上端铰接部件承受径向载荷的时候，斜板可以将载荷均匀分散到底部的安装板上，避免局部应力过大导致结构变形。

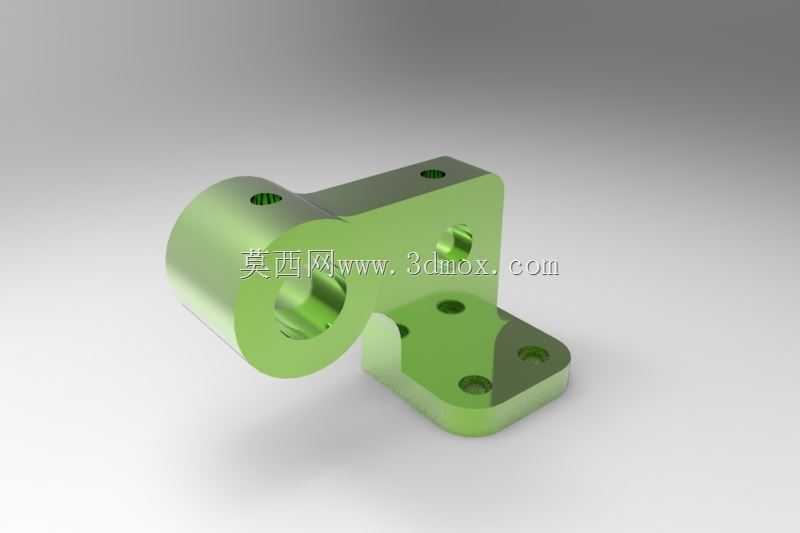

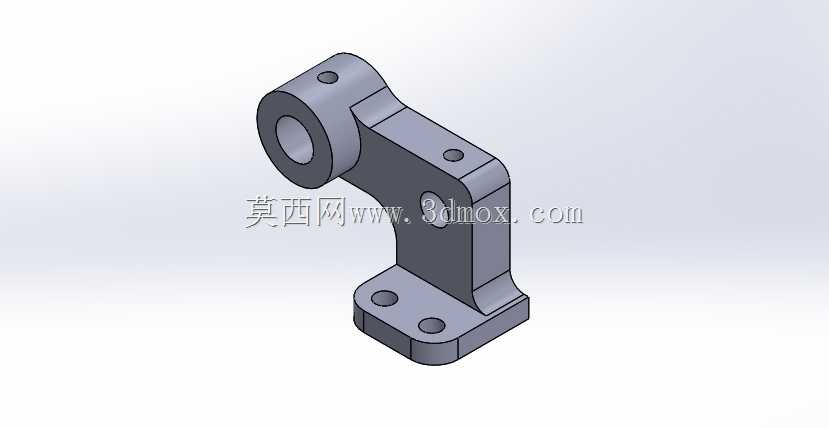

　　上端的主铰接筒是整个部件的功能核心，内孔经过精加工处理，表面粗糙度控制在合理范围，用来穿设铰接销轴或者配套的转动轴件，筒身的长度和内孔直径是按照常规小型传感组件的安装尺寸匹配设计的，既可以保证铰接转动的顺畅度，也能提供足够的支撑长度避免销轴出现挠曲变形。在斜板靠近底部的位置还设置了一个小型的辅助铰接耳，这个耳座的作用是用来安装辅助的限位部件或者复位弹性件，当上端的铰接部件摆动到设定位置时，可以借助这个耳座上安装的零件实现位置复位或者摆动限位，不需要额外在周边加装固定结构，减少了整个安装组件的零件数量，也压缩了整体的安装占用空间。

　　在实际选型使用的时候，需要先确认安装面的平面度，因为底部安装板的平面度直接影响整个支座的安装稳定性，如果安装面存在较大的平面度误差，强行拧紧螺栓会导致整个支座产生变形，进而让上端的铰接孔出现同轴度偏差，导致铰接转动卡滞。安装时螺栓的拧紧力矩要控制在对应规格螺栓的推荐力矩范围内，避免力矩过大压坏安装板或者导致螺纹滑牙。上端铰接孔和销轴的配合间隙一般选取小间隙配合，既保证转动灵活，也不会因为间隙过大导致检测部件出现晃动，影响检测信号的稳定性。

　　这类结构在设计的时候没有采用复杂的曲面造型，所有的特征都是规则的拉伸、切除特征，加工工艺性很好，不管是采用机加工方式直接下料加工，还是采用开模铸造后再精加工关键孔位的方式生产，都能很好的控制加工成本，适合批量生产使用。结构的壁厚设计也充分考虑了注塑或者金属铸造的工艺要求，各个位置的壁厚过渡均匀，没有出现壁厚突变的位置，避免加工过程中出现缩孔、变形等缺陷。在三维建模过程中，各个特征的基准选择统一以底部安装面为主要基准，所有孔位的位置度、铰接筒的同轴度都和这个基准做了关联，后续出工程图或者做装配干涉检查的时候，可以直接以这个基准为参考做尺寸标注和装配校验，减少后续生产加工过程中的尺寸偏差。

　　在实际设备装配中，这类支座可以适配多种不同类型的小型检测元件，只需要调整上端铰接件的连接接口，就可以固定光电式、接触式、电感式等不同原理的传感部件，不需要重新设计整个支座结构，通用性很强。同时因为整体结构的刚性足够，在设备长期运行产生振动的工况下，也不会出现支座松动或者变形的问题，能够长期保持检测部件的位置精度，减少设备的维护调整频次。
