双立耳式传感器安装固定支座结构

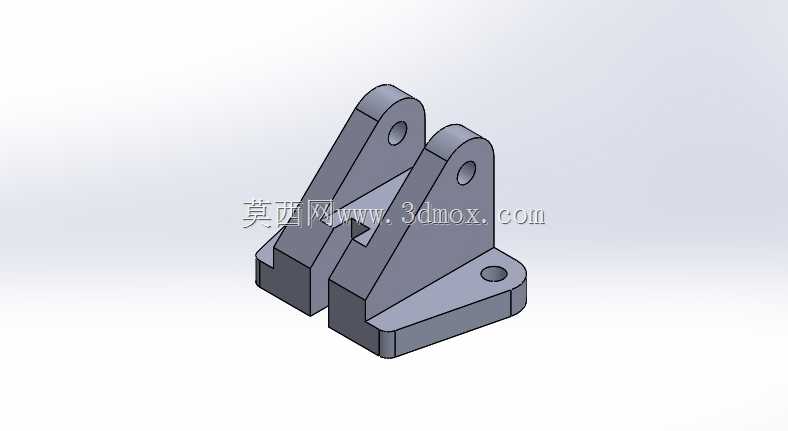

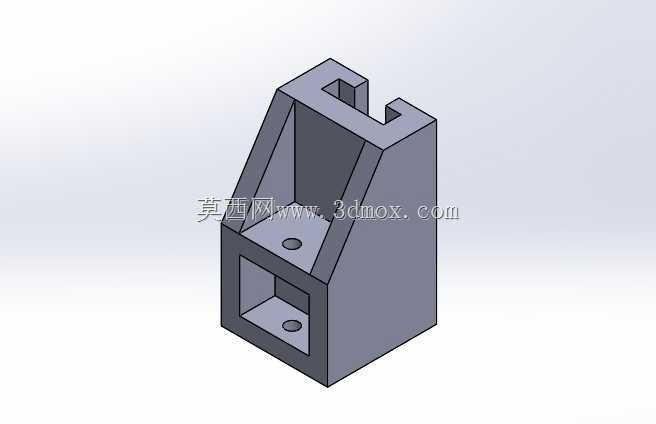

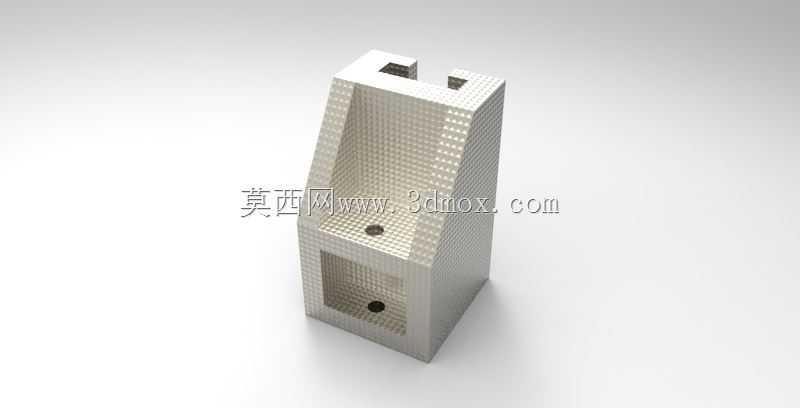

　　在工业传感检测类设备的配套安装结构中，这类双立耳式固定支座是承担传感器定位、载荷传递与安装基准功能的核心连接件，常见于自动化生产线的位移检测工位、工程机械的姿态传感点位、物流输送设备的位置触发模块等场景，用来为铰接式安装的传感元件提供稳定的支撑基础，避免设备运行过程中的振动、偏移导致检测数据失真。从实际使用需求出发，这类支座的设计首先要匹配传感器的铰接安装尺寸，两个平行设置的立耳上预留的同轴销孔，是用来穿装铰接销轴，实现传感器与支座的转动连接，允许传感器在小角度范围内随被测部件摆动，适配被测构件的小幅位移或转动检测需求，避免刚性连接造成的传感器壳体受剪损坏。底座部分采用带单安装孔的平板结构，安装孔的位置经过受力校核，

　　能够通过单螺栓配合定位面完成支座在设备机架上的固定，平板底座与立耳之间设置的三角加强筋，是为了抵消立耳承受的侧向倾覆力矩，避免长期受载后立耳与底座连接处出现应力开裂，尤其是在设备存在持续振动的工况下，加强筋的结构尺寸直接决定了支座的疲劳寿命。设计过程中需要严格控制两个立耳销孔的同轴度公差，若同轴度偏差超过0.05mm，穿装销轴后会出现卡滞问题，导致传感器的摆动阻尼过大，无法准确跟随被测部件动作，直接影响检测精度；同时立耳的内侧间距要与传感器的铰接端宽度留0.2-0.3mm的装配间隙，既避免间隙过大导致传感器摆动时出现横向窜动，也防止间隙过小造成装配困难、运行中出现摩擦卡阻。底座的安装面需要保证平面度要求，安装时贴合设备机架的基准面，

　　避免支座安装后出现倾斜，导致立耳的销孔轴线偏离设计位置，最终造成传感器的检测角度出现偏差。从安装边界来看，这类支座的整体外形紧凑，底座的轮廓尺寸适配多数小型传感元件的安装空间需求，不会占用过多的设备布设位置，立耳的高度经过匹配计算，保证传感器安装后，其检测端的活动范围不会与支座本体、周边设备构件发生运动干涉，在设计建模阶段就需要完成运动包络的校核，预留足够的安全活动间隙。材质选择上通常采用中碳钢加工后做发黑处理，兼顾结构强度与防锈性能，部分有轻量化需求的场景也会采用铝合金材质加工，但需要对应调整加强筋的厚度，保证结构刚性满足载荷要求。这类支座的受力特点是主要承受垂直方向的压载荷与铰接点传递的侧向弯矩，因此在建模时需要对销孔内壁、

　　立耳与底座的连接圆角处做应力集中优化，将连接处的直角改为R2-R3的过渡圆角，降低应力集中系数，避免交变载荷下出现疲劳断裂。在实际选型应用时，需要根据所配传感器的铰接端尺寸、整体重量、运行时的冲击载荷大小，对应选择立耳间距、销孔直径、底座厚度匹配的规格，若用于冲击较大的工况，还需要在支座与机架的安装面之间加装减震垫片，进一步过滤设备传递的振动，保证传感器的工作稳定性。
