轴驱短往复偏心传动结构设计

　　在各类需要将连续旋转运动转化为短行程直线往复动作的工业设备场景中，这类偏心传动结构是十分常见的运动转换核心部件，常见应用覆盖轻工包装设备的送料间歇驱动、纺织机械的纬纱推送机构、小型检测设备的探头往复扫查驱动，以及部分专用工装的周期性顶推动作单元，相比传统曲柄滑块结构，这类偏心装置在短行程往复场景下的结构紧凑度更具优势，不需要预留过长的曲柄回转空间，适配安装空间受限的设备内部布局。从实际功能实现逻辑来看，该结构的核心作用是承接转轴输入的连续回转动力，通过偏心环与拨叉的配合，将圆周方向的偏心位移转化为摆杆端的直线往复输出，整个运动过程无额外中间传动环节，动力传递路径短，传动过程中的背隙可以通过偏心环与拨叉槽的配合公差调整控制，

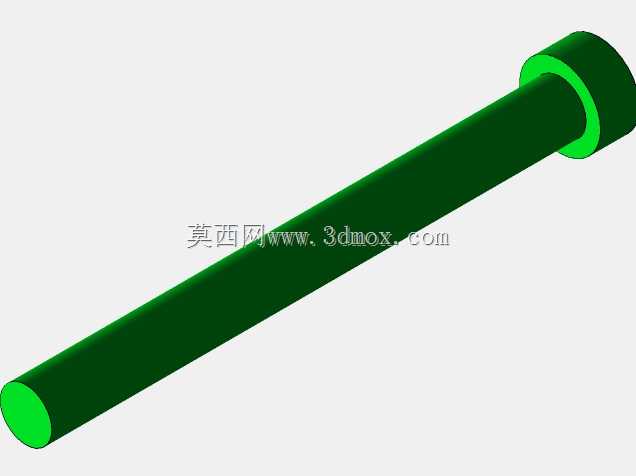

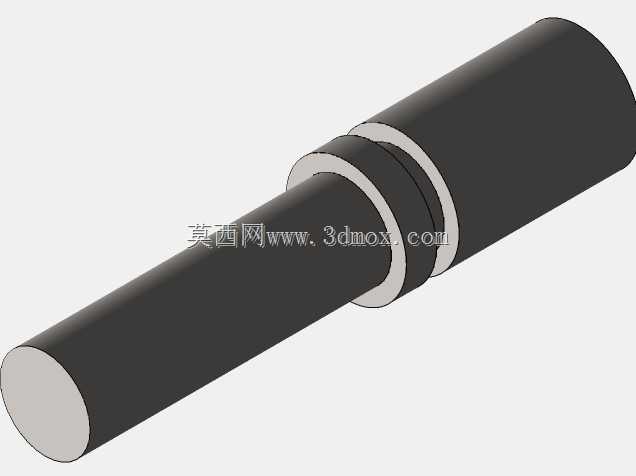

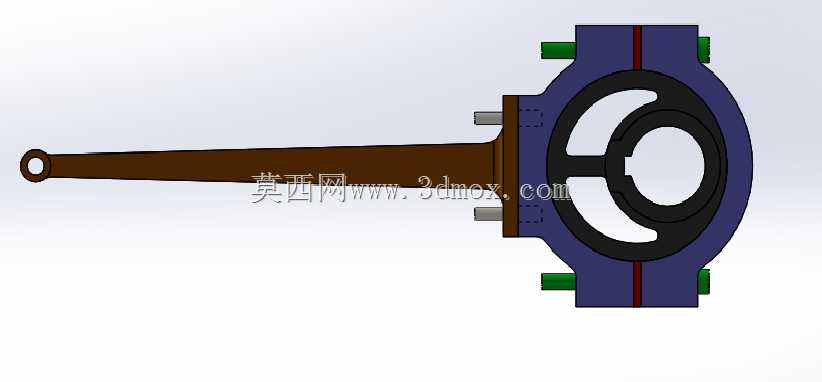

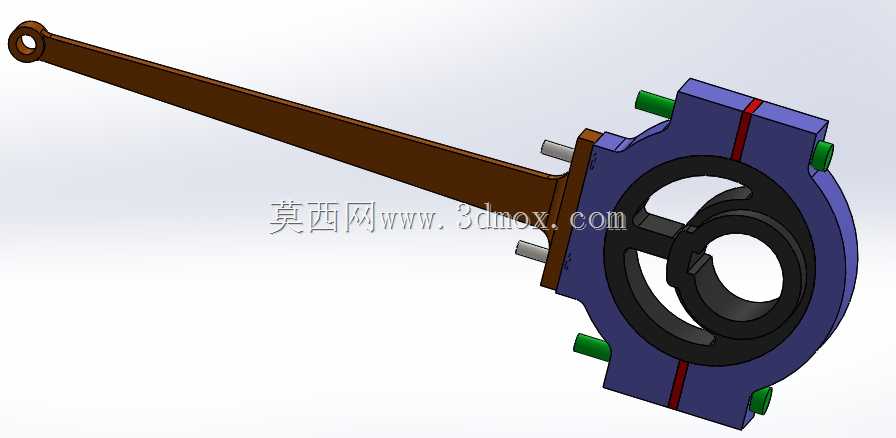

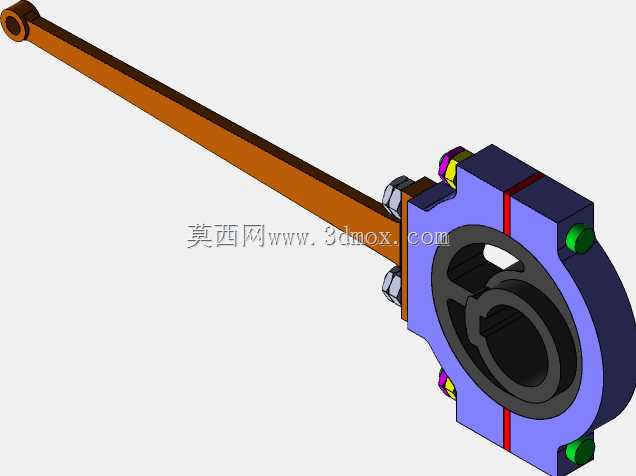

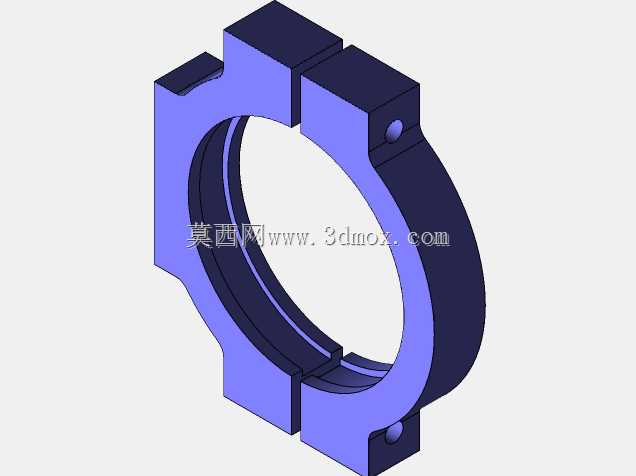

　　能够满足中低速往复动作的传动精度要求，适合往复行程在数十毫米以内、动作频率不超过每分钟120次的工况场景。在设计思路层面，该结构采用剖分式偏心座设计，主体的环形座分为上下两个半环结构，通过两侧的紧固件实现锁紧固定，这种设计的优势在于可以在不拆卸端侧转轴的情况下完成偏心组件的装配与维护，降低设备后期运维的拆装难度；偏心环内部设置的环形槽与拨叉结构配合，拨叉与输出摆杆为一体化刚性连接，摆杆采用长杆式结构，端侧可以根据实际安装需求连接不同的执行末端，比如推头、检测探头、送料拨片等功能部件。从安装边界与尺寸适配角度来看，该结构的核心安装基准为偏心座的中心通孔，该通孔与驱动转轴采用间隙配合，

　　装配时需要保证通孔轴线与驱动转轴的同轴度误差控制在0.02mm以内，避免偏心转动过程中出现卡滞或异常磨损；偏心座两侧的凸耳结构设置有安装孔，用于将整个装置固定在设备的安装立板上，安装孔的位置公差需要保证装配后摆杆的往复运动方向与预期动作方向平行，避免出现侧向附加力矩导致摆杆变形；输出摆杆的截面采用矩形结构，相比圆形截面杆具备更好的抗弯性能，在承受端侧推送负载时的形变量更小，摆杆的长度可以根据实际设备的动作行程需求做适应性调整，但调整时需要同步校核偏心环的偏心距，保证输出端的往复行程满足设计要求，避免出现超行程导致的结构碰撞。结构细节上，偏心环与拨叉的接触工作面设计有耐磨衬层，能够降低长期往复运动过程中的接触磨损，延长部件的使用寿命，

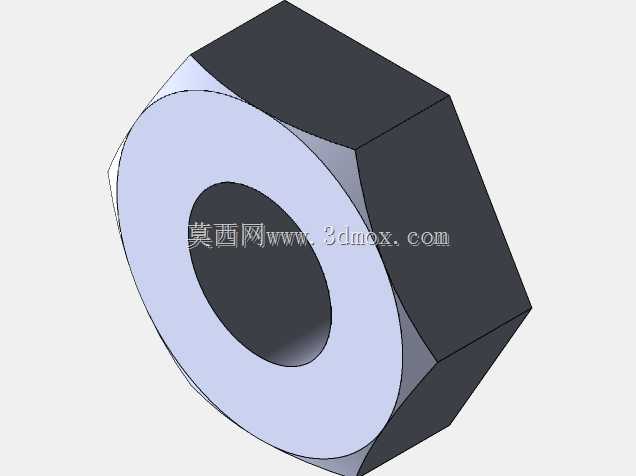

　　上下半环的结合面设置有定位销孔，装配时通过定位销保证两半环的同轴度，避免合模后出现内孔圆度超差的问题；两侧的锁紧紧固件采用对称布置方式，保证锁紧力均匀分布在环形结合面上，避免出现单侧锁紧导致的内孔变形。在实际选型应用时，需要根据驱动转轴的直径匹配对应规格的偏心座内孔尺寸，同时根据所需的往复行程选择对应偏心距的偏心环组件，偏心距的大小直接决定输出端的往复行程，在摆杆长度固定的前提下，偏心距越大，输出端的往复行程越大，对应的驱动负载能力会相应降低，因此选型时需要平衡行程需求与负载能力的关系；装配过程中需要在偏心环与拨叉的配合面涂抹适量的润滑脂，降低运动过程中的摩擦阻力，同时定期检查配合面的磨损情况，当磨损量超过0.1mm时需要及时更换耐磨衬套或偏心环部件，避免传动间隙过大导致的动作精度下降。该结构的整体外形没有多余的外凸结构，所有紧固件均采用内六角沉头设计，安装后不会与周边的设备部件产生运动干涉，适合在布局紧凑的设备内部安装使用，相比齿轮齿条式的往复驱动结构，这类偏心装置的结构零件数量更少，加工难度更低，不需要复杂的齿形加工工序，普通的车削、铣削加工即可完成所有零件的制作，制造成本更低，适合中小批量的设备配套使用。
