p型蒸汽机十字头结构三维设计

　　在往复式蒸汽机的动力传递链路里，十字头是衔接活塞连杆与曲柄滑块机构的核心中间部件，这款p型结构的十字头，核心作用是承接活塞传递来的轴向推力，同时将活塞运行过程中产生的侧向压力完全承接消解，避免活塞直接与气缸内壁发生偏磨，从结构根源上降低气缸套的非正常磨损速率，延长动力腔室的密封件与缸体的服役周期。

　　从实际工况适配角度看，这类十字头多用于中小型卧式蒸汽机的动力端，适配活塞直径在120-180mm区间的机型，安装时需要与活塞杆端部采用锥面配合加锁紧螺母的固定方式，侧面的十字头滑履与机身导轨面做间隙配合，运行时的配合间隙控制在0.12-0.2mm区间，既要保证滑动过程无卡滞，也要避免间隙过大带来的横向冲击。整个部件的底座部分采用一体式铸钢基体加工，底部安装面的平面度公差要求控制在0.05mm以内，通过螺栓固定在机身的十字头滑道支座上，安装时需要保证滑道中心与气缸中心、曲柄回转中心的同轴度误差不超过0.08mm，否则会在运行中产生额外的偏载力矩，加剧连接部件的疲劳损耗。

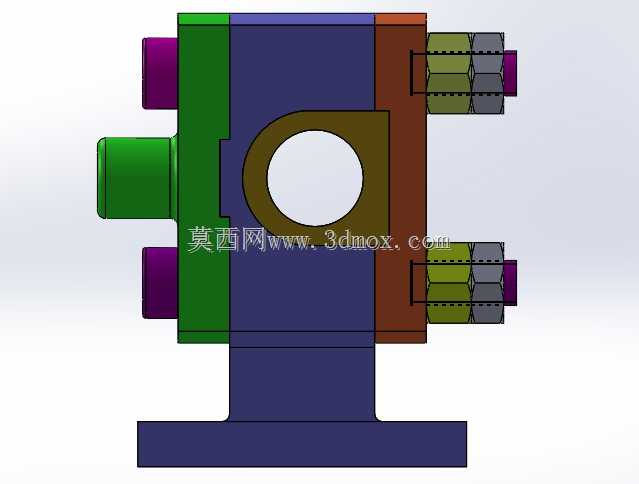

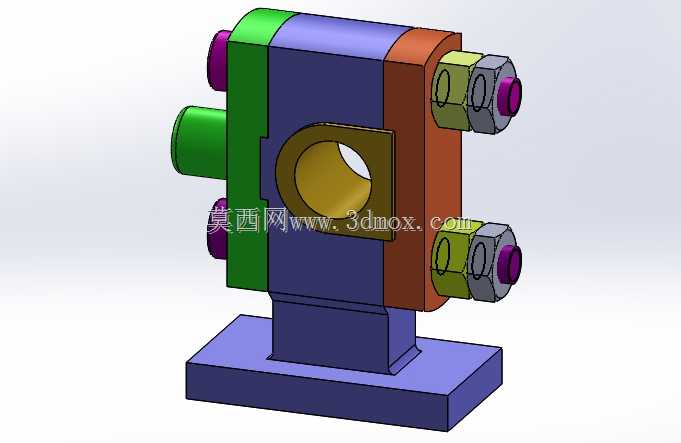

　　结构设计上，这款十字头采用分体式组合结构，主体分为中间承力基体、两侧滑履调节组件、端部锁紧结构三个部分。中间承力基体采用45号钢调质处理，硬度控制在HB220-250区间，中间的铰接孔用于连接连杆小头，孔内镶嵌铜基合金轴套，轴套内表面开有螺旋油槽，运行时通过机身的润滑油路注入压力润滑油，在铰接面形成稳定油膜，降低往复摆动过程中的摩擦损耗。两侧的滑履部分采用可调节式结构，通过增减调整垫片的厚度，可以适配不同磨损程度的导轨间隙，当设备运行一段时间导轨出现均匀磨损后，不需要更换整个十字头部件，仅通过调整垫片厚度就能恢复设计配合间隙，大幅降低设备的运维成本。滑履的摩擦面采用锡青铜材质镶嵌在钢质基体上，既保证了摩擦面的减磨特性，也兼顾了整体结构的结构强度，避免大推力下出现部件变形。

　　从安装边界来看，这款十字头的整体横向宽度适配导轨间距220mm的机身滑道，轴向总长度控制在280mm，往复行程范围内不会与机身的其他密封组件、油路分配块发生干涉。端部的锁紧结构采用双螺母加止动垫片的防松设计，活塞杆穿入后通过锥面定位，再依次拧紧两个锁紧螺母，折弯止动垫片的卡舌嵌入螺母的卡槽内，避免往复运行过程中螺纹连接出现松动。两侧的辅助连接柱用于连接十字头的润滑油路护管与位移检测附件，预留的安装接口可以直接适配蒸汽机的运行状态传感器，实时监测十字头的运行位置与振动情况，方便运维人员及时判断设备的运行状态。

　　在实际建模过程中，所有配合面的公差配合都按照蒸汽机动力端的设计规范做了对应约束，铰接孔与铜套的配合采用H7/p6的过盈配合，保证轴套与基体无相对转动；滑履与导轨的配合面采用H8/f7的间隙配合，保证高温运行状态下部件热膨胀后依然能灵活滑动。整个结构没有冗余的设计部分，所有的凸起与凹槽都对应实际的装配需求，比如基体侧面的台阶结构是为了避让滑道端部的密封压盖，底座的沉头孔位置完全对应标准机身的螺栓孔位，不需要二次修改就能直接用于同规格蒸汽机的维修替换或者新机型的设计参考。对于结构设计从业者来说，这类十字头的建模重点在于准确还原各配合面的位置公差，尤其是铰接孔中心与滑履滑动面的平行度要求，这个参数直接影响整个动力传递链路的运行平顺性，如果平行度误差超过0.1mm/m，运行中就会出现连杆摆动卡滞、滑履偏磨的问题，建模时需要严格按照装配基准做尺寸约束，避免出现基准偏移的问题。
