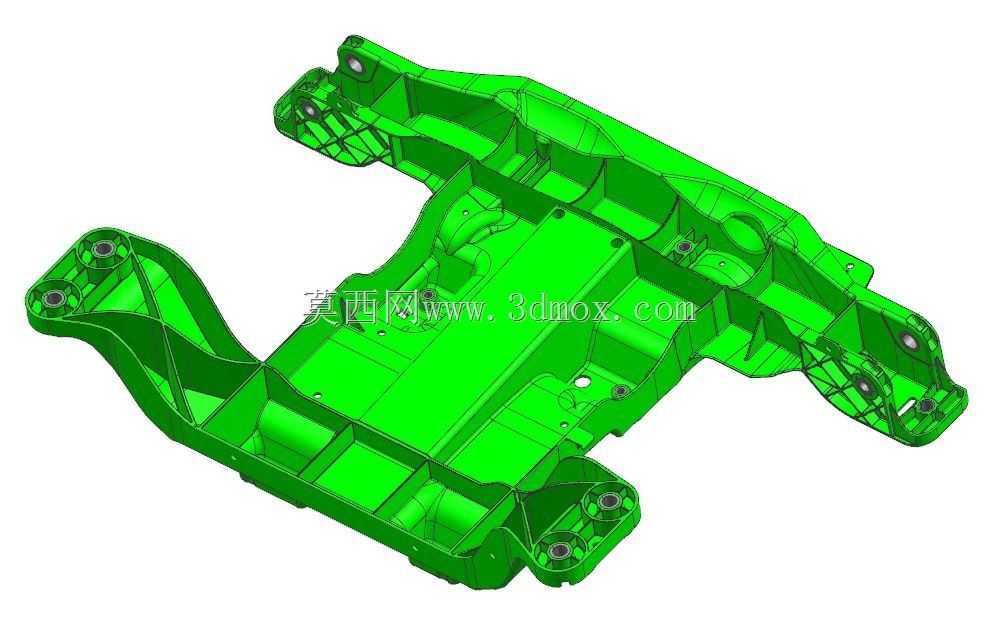

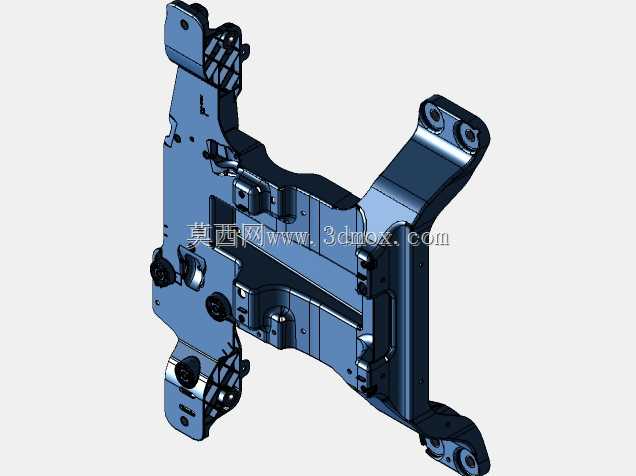

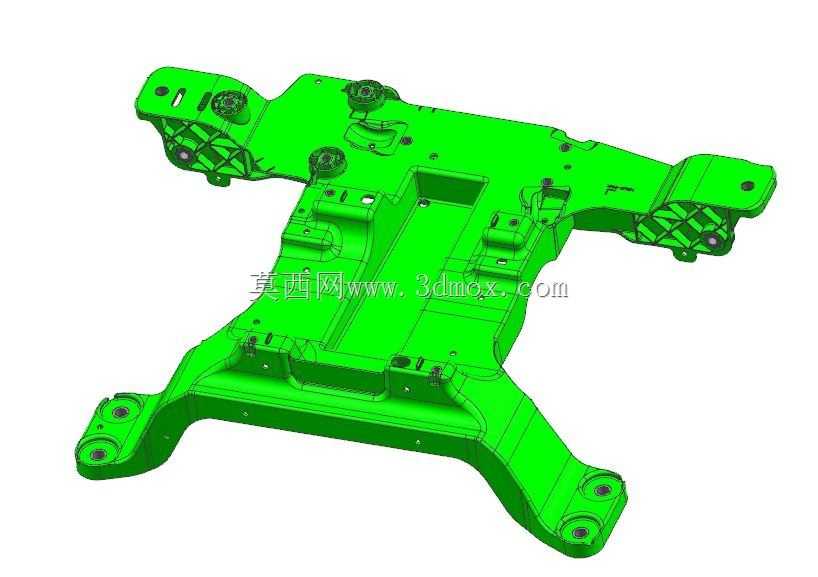

精密多型腔注塑模具整体装配结构

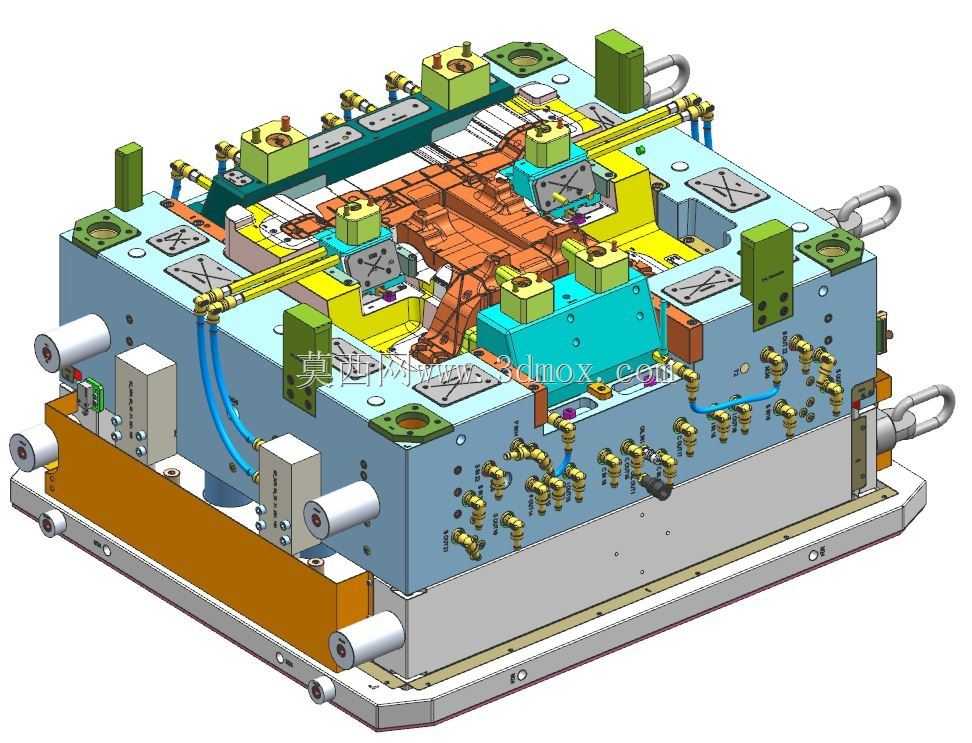

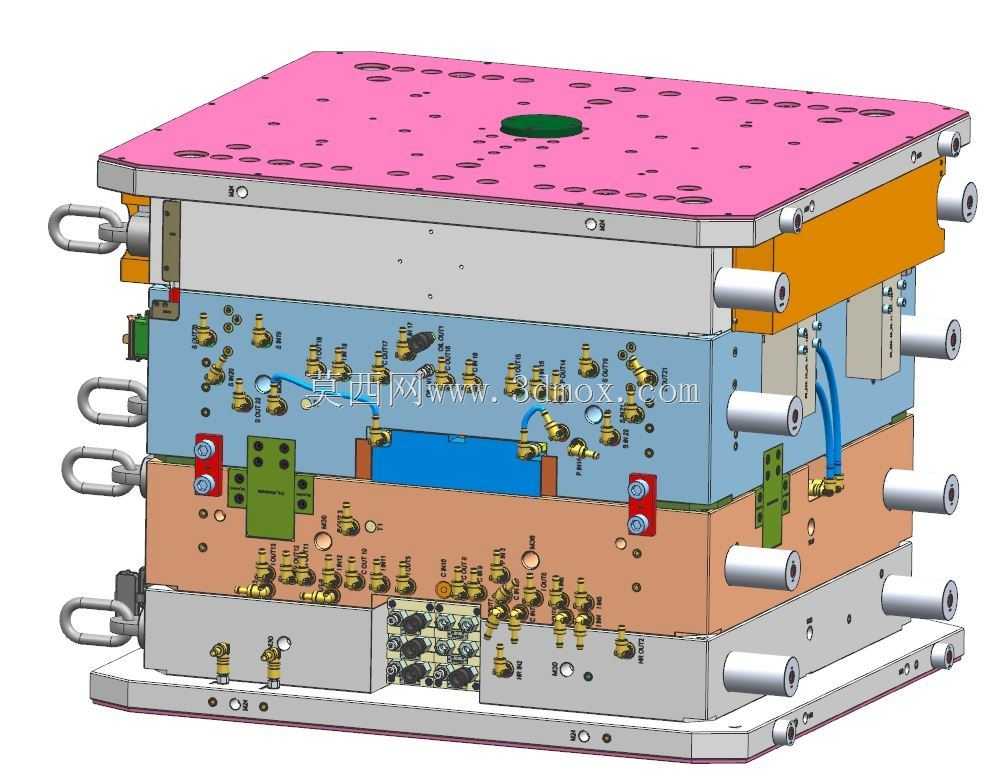

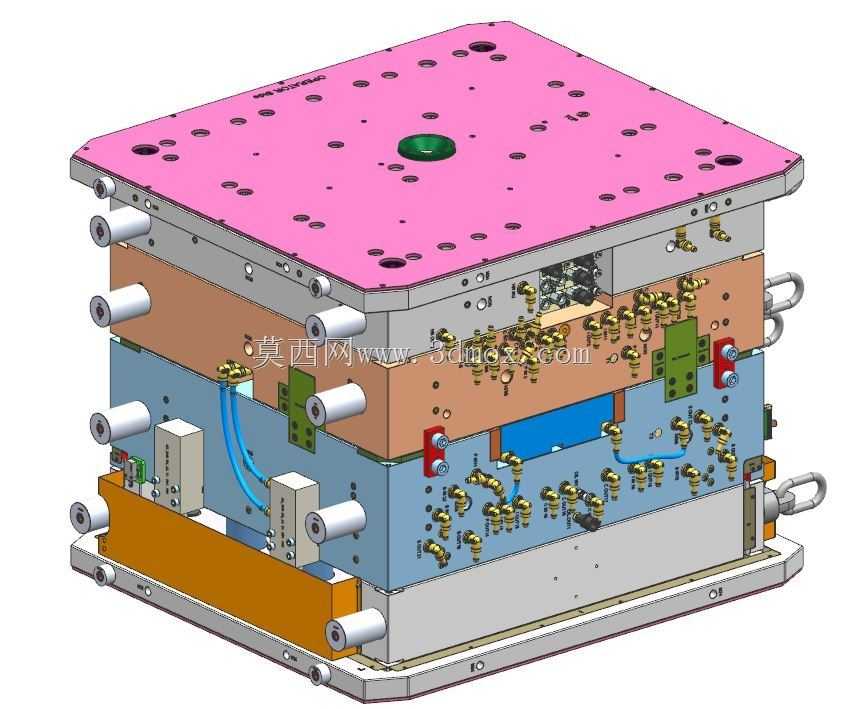

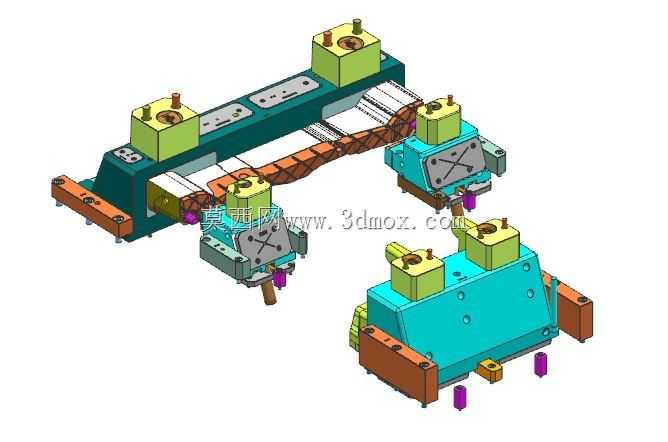

　　这套模具整体采用叠层式板件组装结构，从俯视方向可见顶部定模固定板开设密集的安装孔与定位孔，中心区域设置主流道衬套安装位，周边孔位分别对应导套固定螺钉、锁模螺钉以及冷却水路的外接接口布局，所有孔位的同轴度与位置度在建模阶段均按照模架标准公差进行约束，避免实际装配时出现板件错位。模具侧向伸出多组圆柱形导柱与限位柱，导柱沿模架四角及长边中点对称布置，合模时可率先进入动模侧导套，修正合模过程中的板件偏移，保证型腔与型芯的对中精度；侧向还分布多组液压抽芯油缸的安装接口，针对塑件侧壁存在的倒扣、侧孔特征，通过油缸驱动滑块完成侧向抽芯动作，避免开模时拉伤塑件表面。

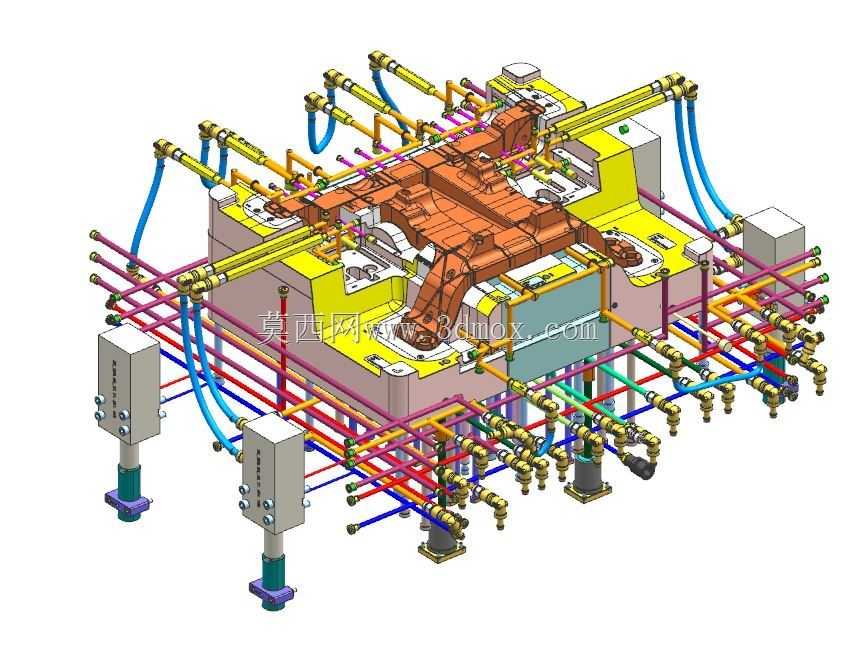

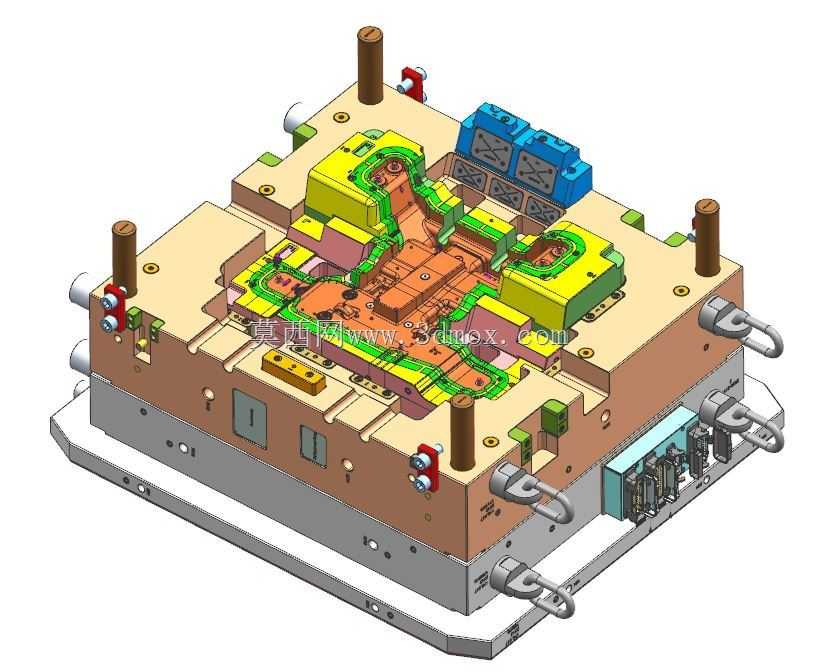

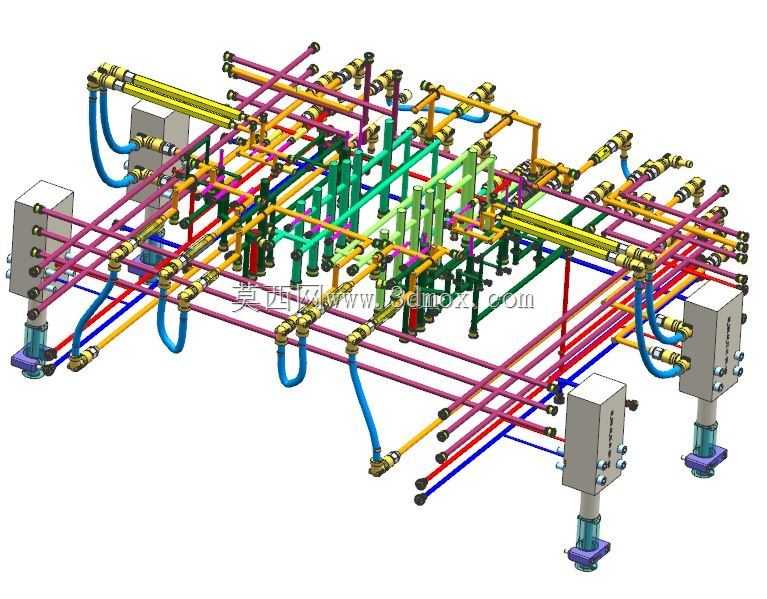

　　从分层结构来看，定模板与动模板之间设置多组型腔镶件，镶件采用独立定位销与螺钉固定，当局部型腔出现磨损或需要变更塑件局部结构时，可单独拆卸对应镶件进行修模或更换，无需整块模板返工，大幅降低后期修模成本。动模侧排布大量金色的顶针与回程杆，顶针位置严格对应塑件的内表面非外观区域，避免顶出痕迹影响塑件外观质量；回程杆沿顶针板周边均匀布置，合模时通过定模板侧的接触面对顶出机构进行强制复位，防止顶针与型腔发生碰撞。冷却水路采用蓝色软管与内部直通水路结合的布置方式，水路沿型腔与型芯的轮廓环绕分布，缩短冷却介质与塑件成型区域的距离，保证模温均匀性，减少塑件因冷却不均产生的翘曲、缩痕缺陷。

　　在实际生产场景中，这类模具适配卧式注塑机的安装规格，顶部固定板与注塑机定模固定板连接，底部动模侧通过码模夹固定在注塑机动模板上，开模行程由导柱的有效导向长度决定，顶出行程则根据塑件的脱模高度设定。模具的侧向安装面预留传感器安装位，可接入行程开关确认滑块抽芯与顶出板的复位状态，避免注塑机在机构未到位时执行合模动作，保护模具核心部件不受损坏。整体建模过程中，所有板件的分型面均经过拔模分析验证，封胶面预留足够的合模挤压余量，非封胶区域做避空处理，减少合模时的贴合面积，降低模板加工与配模的工作量；模具的所有标准件均按照行业通用规格选型，包括螺钉、导柱、顶针、水嘴等部件，后期维护时可快速采购替换，无需单独定制非标零件。
