精密多型腔注塑模具整体装配结构

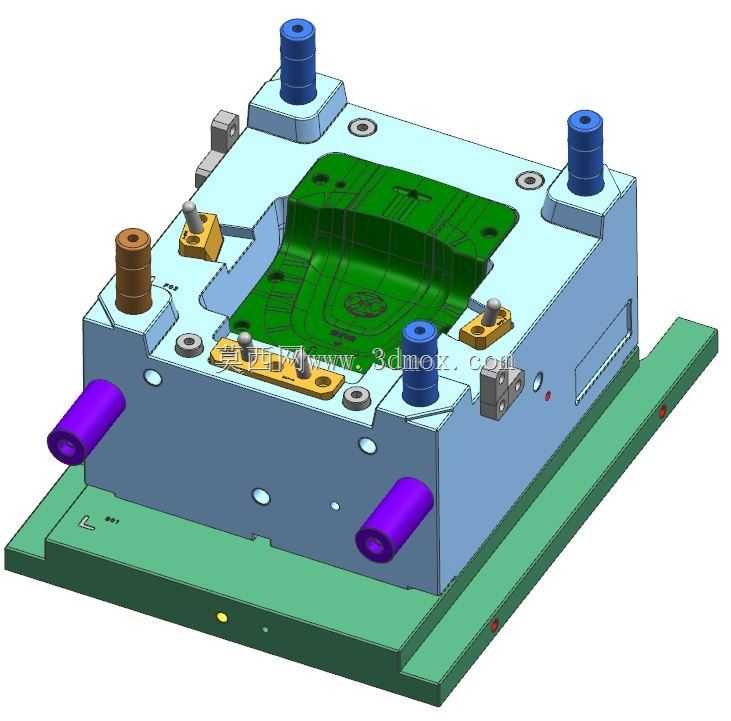

　　这套注塑成型工装的核心价值，在于把多嵌件协同、顺序开模、冷却与顶出动作整合在同一底板边界内，适合小尺寸壳体类塑件的批量成型。从整机布局看，模架底部采用整体式绿色安装板，四周预留紧固孔位，可直接固定在注塑机工作台面上；上部黄色区域对应动模侧的主体支撑，粉色板件承担型腔与滑块的安装基准，顶部两组带缓冲与导向结构的柱状部件则用于浇注、定位或辅助抽芯，整体高度方向需要预留足够的开模行程，侧向也要留出滑块移动与管路连接的操作空间。

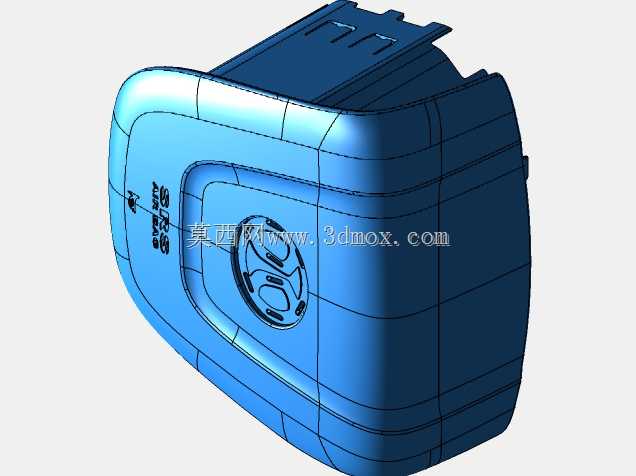

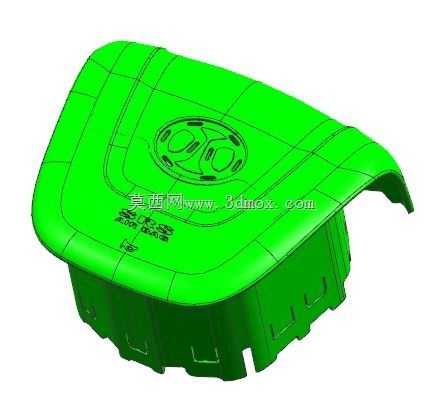

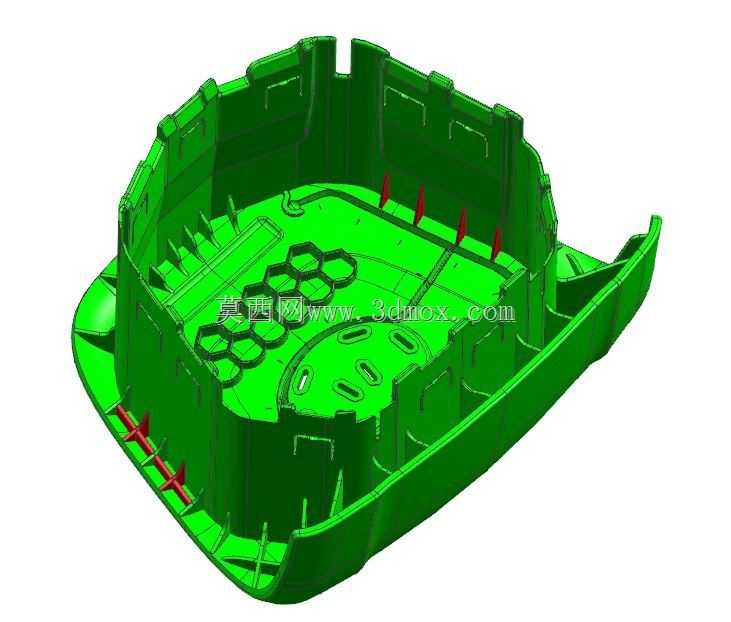

　　在实际生产场景中，这类模具常用于带侧孔、侧凹或局部卡扣特征的塑料件。若塑件外侧存在无法沿主开模方向直接脱模的结构，就必须在分型过程中先完成侧向抽芯，再让动定模分离。图中左右两侧可见明显的斜向导向件、耐磨块和锁紧组件，说明设计时已经把滑块的运动轨迹、合模锁紧力和开模顺序纳入考虑。合模状态下，锁紧块要承受注塑压力，避免滑块后退产生飞边；开模时，导向机构带动滑块平稳退出，位移量必须大于侧凹深度，同时不能与顶出元件、冷却接头或周边模板发生干涉。

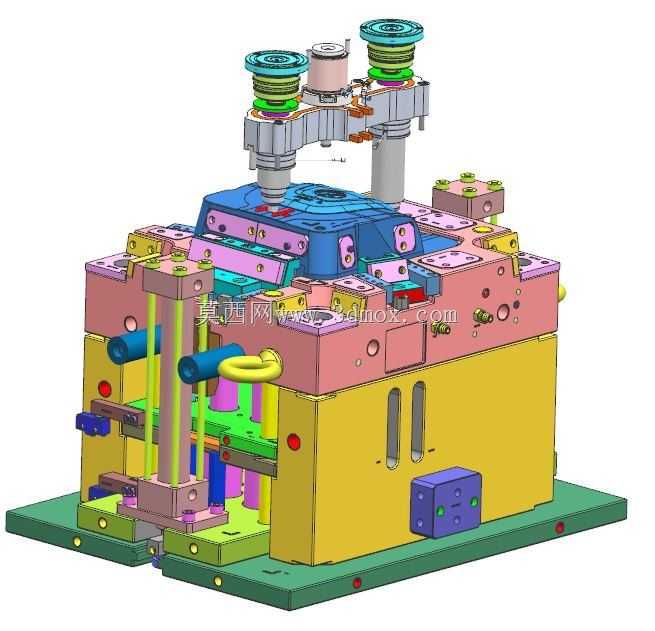

　　浇注系统的布置直接影响填充平衡和成型周期。顶部两组柱状结构之间设有连接流道与控制元件，反映出方案并非简单的单点进料，而是结合塑件形状对进料位置、压力传递和凝料脱出做了安排。对于多腔或局部壁厚不均的制品，浇口截面、流道转折和冷料井位置都需要反复校核；三维装配状态下可以直观检查喷嘴对接面、定位圈同轴度以及料把脱出路径，避免在试模阶段才发现料流阻滞或拉断问题。

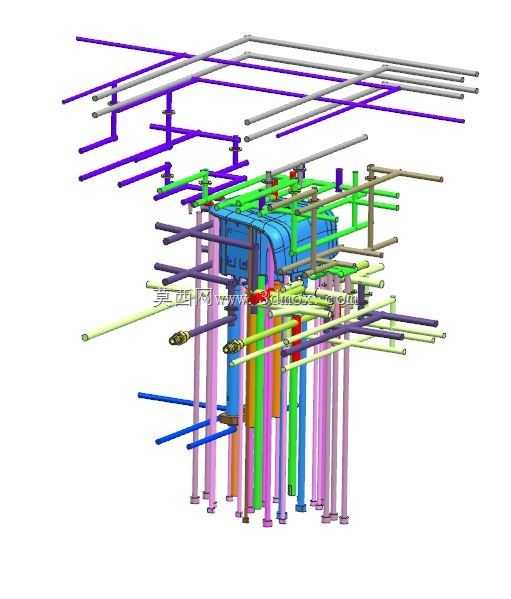

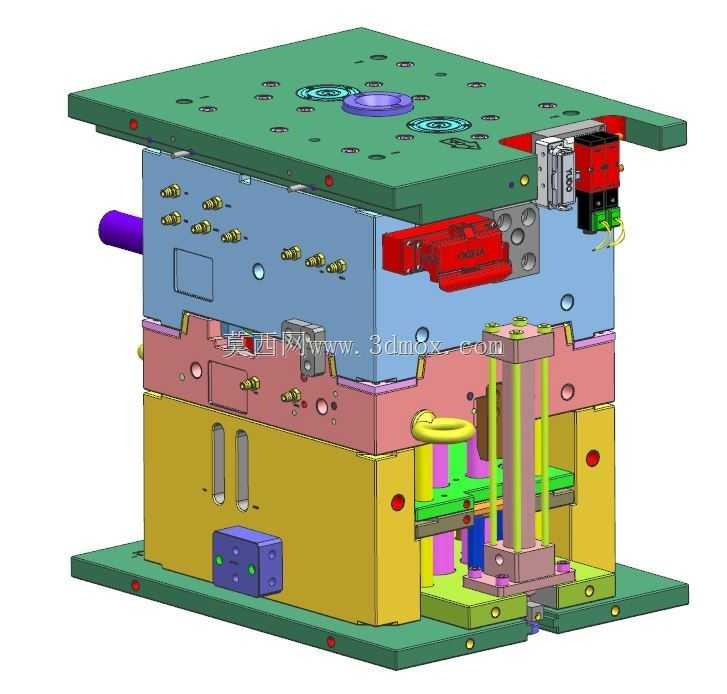

　　冷却回路的处理同样关键。黄色主体侧面布置了蓝色管路接头，内部应对应钻孔式或随形冷却通道，目标是让型腔表面温度均匀，缩短保压与冷却时间。管路走向不能穿过顶针、螺钉、斜导柱和镶块拼缝，接头外伸尺寸也要计入安装边界，防止模具吊装或接入模温机时与机床拉杆冲突。若局部热量集中，还可通过隔水板或铍铜镶件强化导热，但这些元件必须在装配模型中明确位置与密封形式。

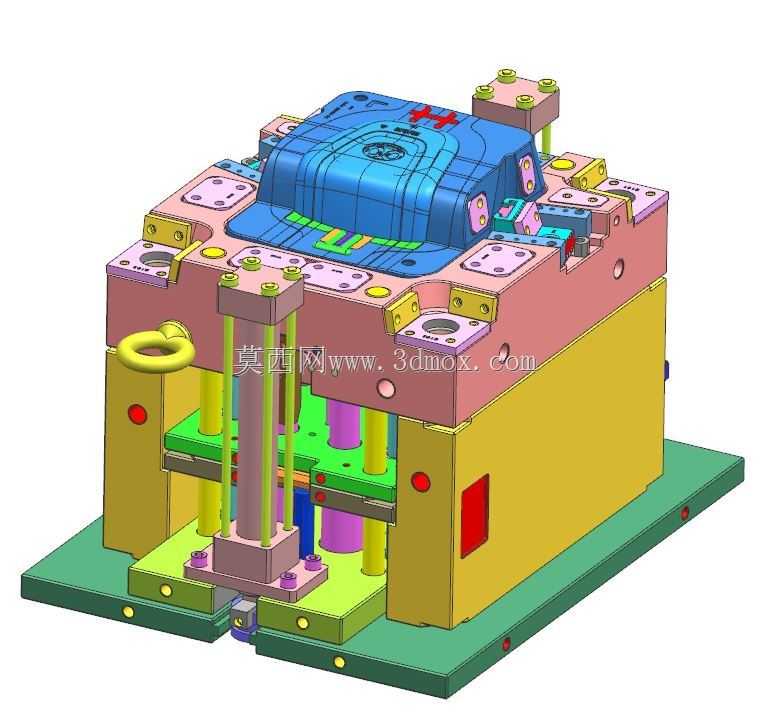

　　顶出系统位于动模侧，包含多根顶杆、顶板和复位构件。设计时要保证顶出力作用在塑件刚度较好的区域，如筋条根部、凸缘或厚壁位置，避免顶白、顶穿或变形。顶板行程需与注塑机的顶棍孔位置匹配，复位杆则要在合模前先让顶出机构回到初始位置。图中还能看到多根垂直导柱和彩色分层板件，它们共同构成合模导向与厚度方向的装配基准；导柱导套配合长度、进入定模的深度以及模板叠放顺序，都会影响重复定位精度。

　　从建模思路上，这类装配不能只追求外观相似，而要按真实功能分层建立约束：先确定模架外形和安装基准，再布置型腔、浇注、抽芯、冷却、顶出和导向系统。每一块模板的开槽、避让角和螺钉孔都应与相邻零件对应，滑块与锁紧块之间要保留合理的贴合面，易磨损位置应设计成可更换镶件。对于现场工程师而言，完整三维结构的意义在于提前检查开合模动作、测量最小壁厚、核算顶出行程，并在加工前发现干涉点，从而降低试模返工成本，提升模具交付后的稳定性。
