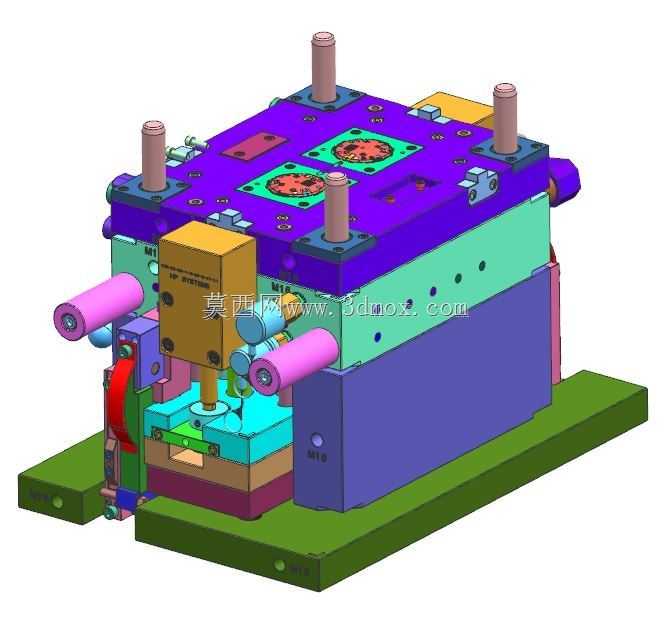

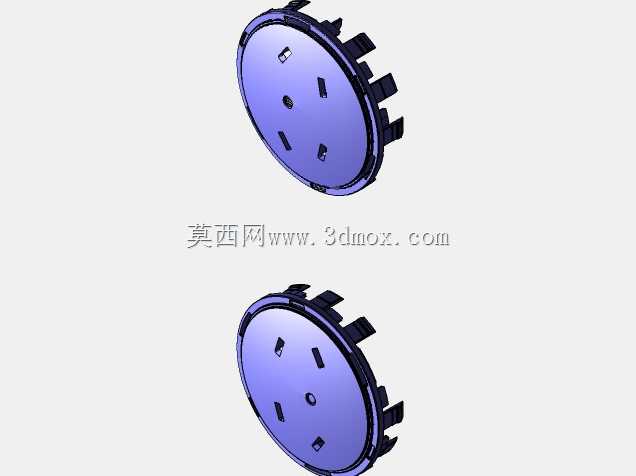

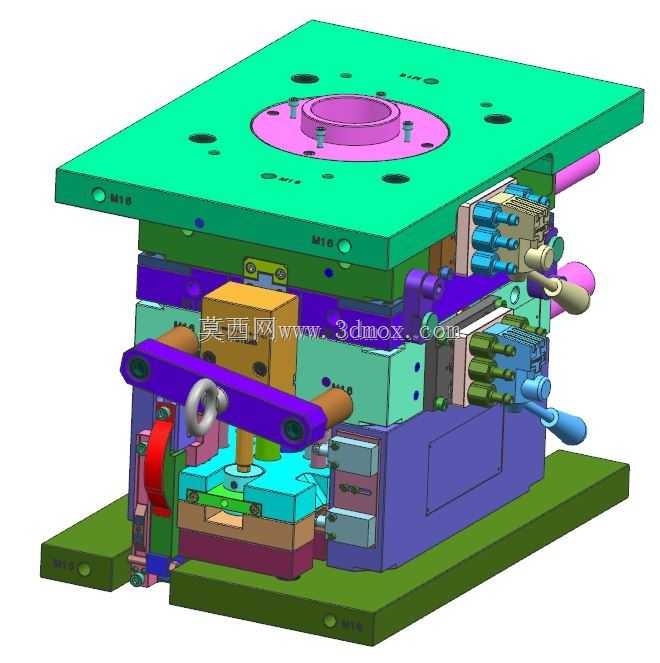

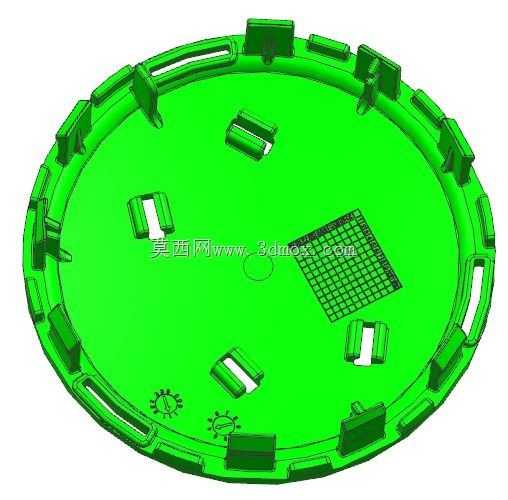

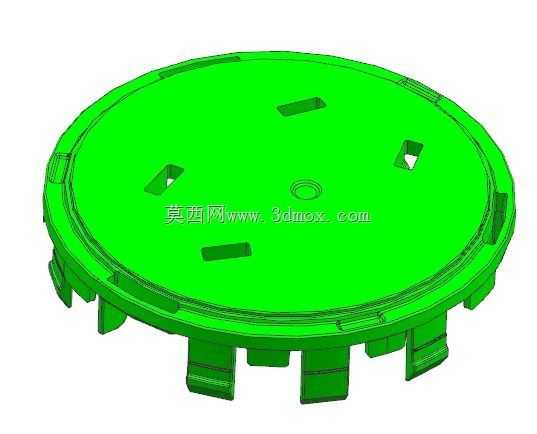

这套注射模采用典型的多板叠层结构,整体由定模侧、动模侧、顶出机构、导向支撑和外部抽芯组件构成,适合在卧式注塑机上完成中小型塑料件的批量成型。模型把模具闭合状态下各板件的相对位置完整表达出来,能直接用于检查开模行程、顶出行程以及侧向抽芯与主分型面之间的干涉关系。从实际生产角度看,这类模具常见于电子外壳、连接器、传感器支架、仪器仪表罩壳等对尺寸一致性要求较高的塑料件生产。模具上方布置了多组定位环、浇口相关区域和热流道或固定板安装位,四根带台阶的导柱沿四角分布,用于保证动定模反复开合时的同轴度。导柱长度需要覆盖合模导向段、顶出安全距离以及吊装维护余量,过长会增加模具闭合高度,过短则可能在型芯未完全导入前发生碰模。板件之间通过内六角螺钉、
定位销和挡块连接,分型面附近设置了多组锁紧与耐磨区域,以承受注射时塑料熔体产生的侧向胀型力。侧向结构是这套模具比较突出的部分。模型两侧可见圆柱形油缸或液压缸组件,它们通过连接块带动侧抽芯滑块运动,用于成型塑件上的侧孔、侧凹或横向卡扣。设计这类机构时,不能只看滑块能否移动,还要核对抽芯距离是否大于倒扣深度,滑块锁紧面角度是否与斜导柱或油缸推力匹配,回程时是否会与顶针、斜顶、镶件发生空间冲突。图中侧面还保留了行程感应件、限位块和冷却水路接口的位置,这些细节直接决定模具上机后是否能稳定连续运行。冷却系统围绕型芯和型腔分布,目的是让塑料熔体在充模后均匀降温,减少翘曲、缩痕和周期波动。三维装配状态下可以清楚看到水路绕开顶针、螺钉、

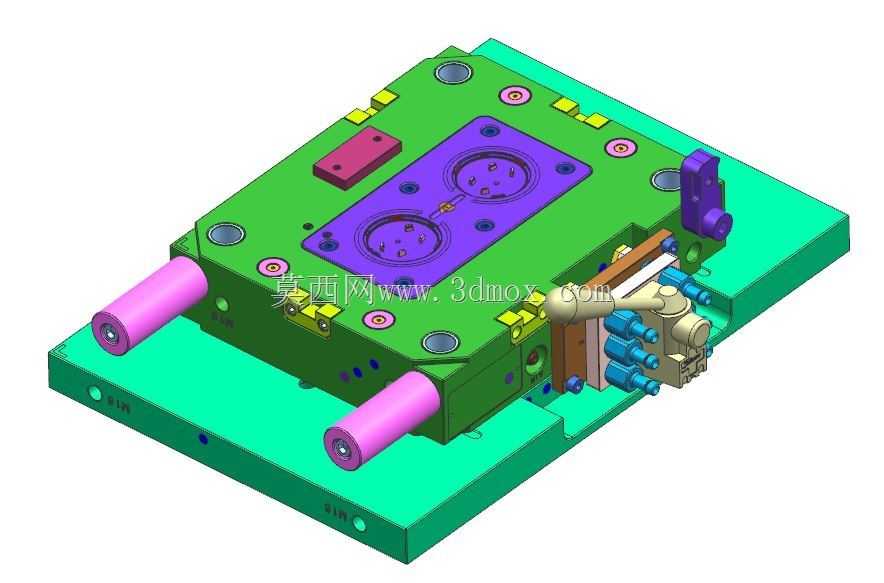

斜顶和滑块的走向,避免现场加工时出现孔道打通或壁厚不足的问题。对于透明件、薄壁件或加纤塑料件,水路距离型腔表面的均匀性尤其关键,局部过热会导致粘模,局部过冷则可能造成充填不足或内应力集中。顶出部分位于动模侧,通常由顶针、顶板、回针和支撑柱组成。支撑柱布置在注塑压力较大的型芯下方,用来减薄动模板的挠曲变形;回针则保证顶出板在合模前准确复位。若产品带有深筋或筒状结构,还需要配合套筒、推板或斜顶,以免顶白、顶穿或顶出不平衡。该模型把多层板、侧抽芯和外部执行元件放在同一装配中,便于工程师在设计阶段同步校核注塑机拉杆间距、模具安装孔位、浇口方向以及取件空间。外形边界方面,底座提供了机床装夹和定位基准,整体高度需要匹配注塑机最大模厚与最小模厚,
顶部安装尺寸要对准射嘴中心,侧向油缸外伸后不能超出机床安全门或随动夹具的运动范围。吊装时还应注意重心偏向,尤其带油缸、热流道和大型滑块的一侧,起吊点不能只按模板几何中心估算。从建模思路看,该装配不是单纯的外观展示,而是围绕成型工艺顺序组织:先确定塑件分型方向和倒扣,再布置型腔、浇注系统和抽芯机构,随后补齐导向、顶出、冷却、紧固和标准件。各零件颜色区分明显,方便在评审时快速识别固定板、垫板、型腔板、型芯板和运动件。对于结构设计人员,这种完整装配可用于干涉检查、运动仿真、BOM梳理和加工工艺讨论;对于设备选型人员,则可据此核对锁模力、开模行程、顶棍孔位置和周边自动化取件手的路径。实际投产前仍需结合塑件材料收缩率、浇口形式、模温要求和注塑机参数进一步细化,但该三维结构已经把多板注射模的核心空间关系呈现出来,能够作为同类塑料成型工装设计的直观参考。
