多向抽芯式塑料注塑成型模具结构

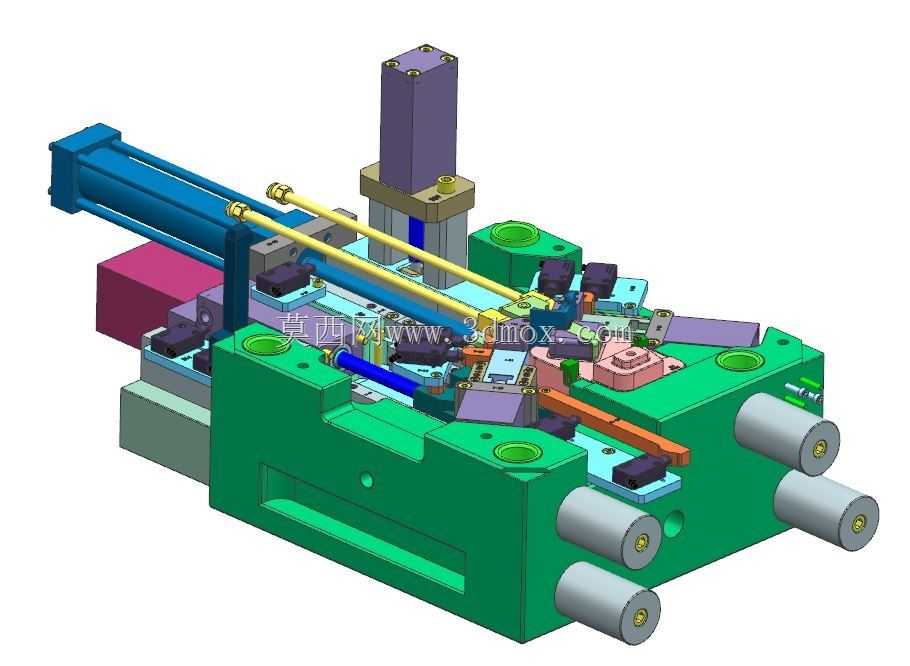

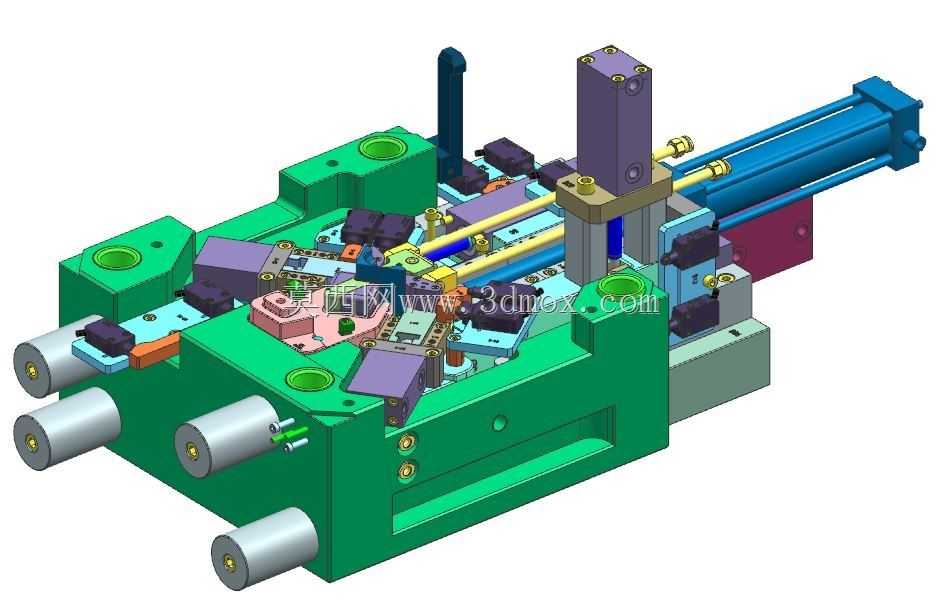

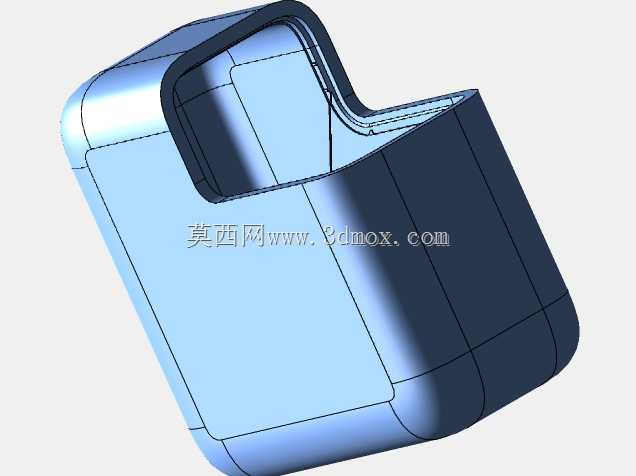

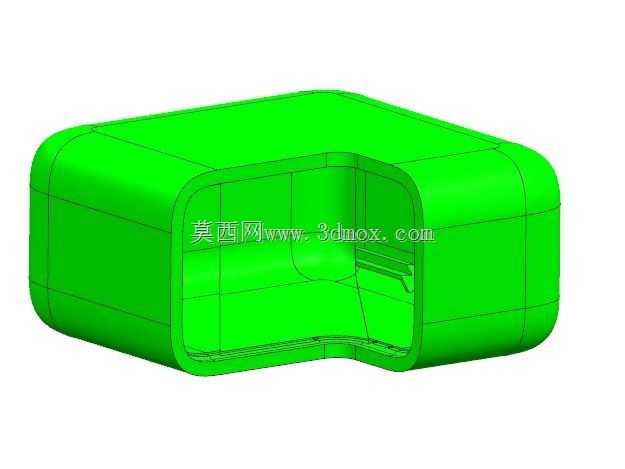

　　这套模具的整体布局围绕带多处侧向凹凸特征的塑料制件展开，在结构排布上没有采用常规的两板模直顶方案，而是将多个侧向抽芯单元分散布置在模架的四个侧向方位，配合尾部的液压驱动组件完成复杂倒扣的脱模动作。从实际生产场景来看，这类结构多用于壳体类、接插件类或者带多孔位安装柱的工业塑料件生产，在电子电器外壳、卫浴塑料配件、小型仪器仪表结构件的注塑车间里十分常见，能够在一次开模行程内同步完成多个方向的倒扣脱出，避免后续二次机加工破坏制件的成型精度。

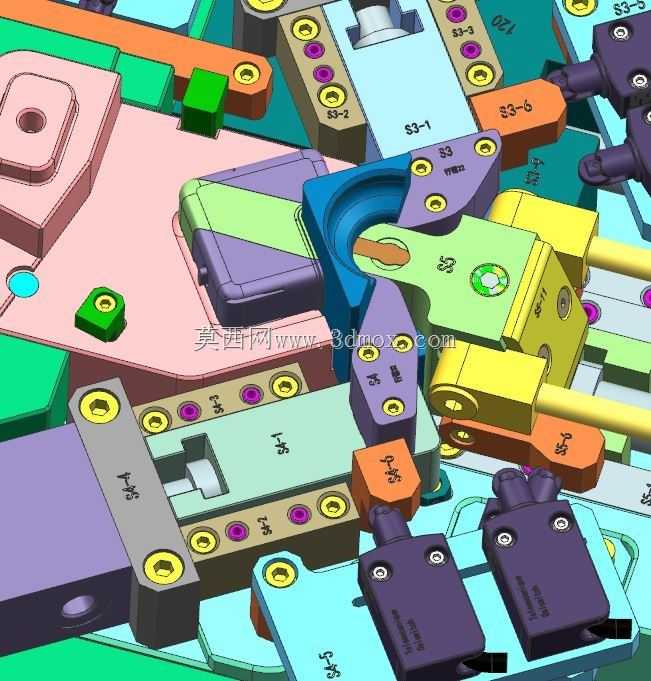

　　模架主体采用标准模架改制，上下固定板的四角预留了导套安装位，导柱的配合长度覆盖了整个合模行程，在高速合模时能够抵消侧向抽芯单元带来的偏载力矩，避免型腔发生错位。侧向的多个滑块采用斜导柱与液压缸复合驱动的设计，靠近操作侧的短行程倒扣由斜导柱在开模瞬间带动滑块完成抽芯，而长度较长、包紧力较大的横向孔位则由尾部的卧式液压缸提供抽芯动力，液压缸的安装支架直接锁附在模架侧立面，支架与模架的结合面做了定位销孔，保证多次抽芯动作的重复定位精度控制在0.02mm以内。

　　设计这套结构时，首先需要核算的是各个抽芯动作的先后顺序，必须在开模前先启动长行程液压缸完成横向抽芯，待滑块完全退出制件倒扣区域后，再带动模具完成定动模分型，最后由顶出机构将制件从型芯上顶出。如果动作顺序出现颠倒，侧向的型芯会直接拉伤制件表面，严重时还会折断细小的成型镶件。因此在模具的油路设计中，液压缸的进出油口搭配了顺序阀，通过油压的压差控制保证抽芯动作的时序逻辑，不需要额外接入电气信号也能避免误动作。

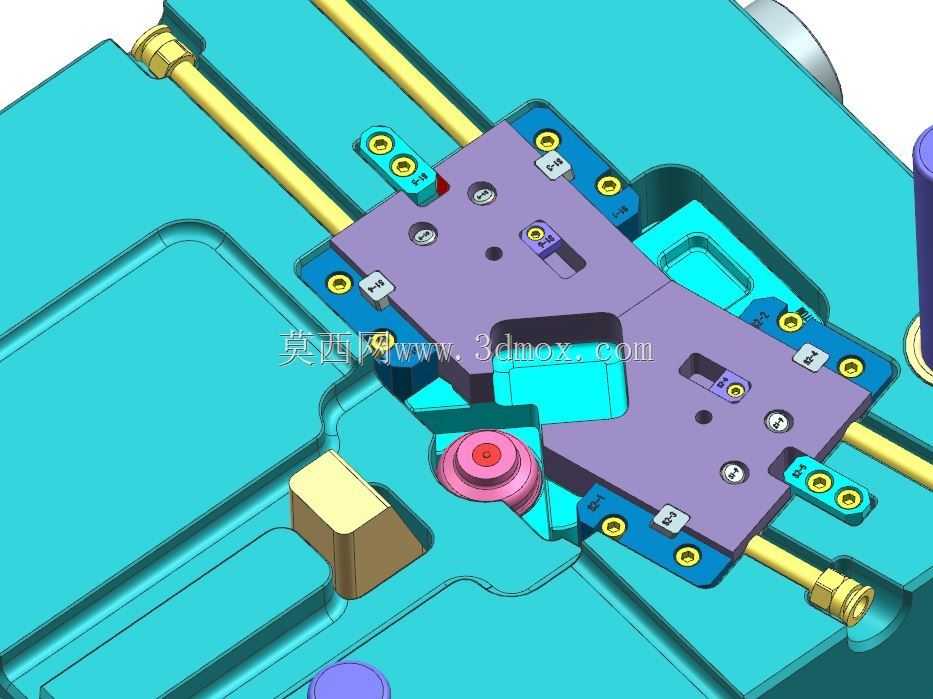

　　型腔部分采用了镶拼式结构，将制件上难加工、易磨损的细小特征单独做成硬质合金镶件，通过螺丝和定位销固定在主型腔板上，量产过程中如果出现镶件崩缺或者磨损，不需要拆卸整个模架，只需要拆开对应位置的压板就能快速更换镶件，大幅减少停机维修的时间。冷却水道的布置沿着型腔的轮廓环绕，在各个滑块的内部也设计了隔水板式冷却回路，避免侧向抽芯部位因为温度不均导致制件出现缩痕或者翘曲变形，水道的进出水口统一设置在模具的非操作侧，方便生产时对接冷却水接管，不会和抽芯油管、顶出杆发生空间干涉。

　　从安装边界来看，这套模具的整体长宽尺寸适配200吨级的卧式注塑机，模具的总厚度在注塑机允许的最小与最大模厚范围之内，顶部的定位环尺寸与注塑机定模板的定位孔匹配，浇口套的球面半径和注塑机喷嘴的球面半径适配，避免注射时出现溢料。侧向伸出的液压缸在完全抽芯状态下，其外端距离模具中心线的距离小于注塑机拉杆的内间距，模具吊装进入注塑机时不会和拉杆发生碰撞。动模侧的顶出孔位置和注塑机的顶杆位置对应，不需要额外加装顶出延长杆，安装时只需要将模具锁紧在定动模板上，连接好液压缸的油管和冷却水回路就能进入试模流程。

　　在排气设计上，各个滑块的贴合面、镶件的拼接面都预留了微米级的排气间隙，既能够在注射时快速型腔内的空气排出，避免制件出现烧焦、缺胶的缺陷，又不会让熔融的塑料渗入间隙形成飞边。模具的多个滑动配合面都开设了油槽，量产过程中定期涂抹高温润滑脂，能够降低滑块和导轨之间的磨损，延长模具的整体服役寿命。
